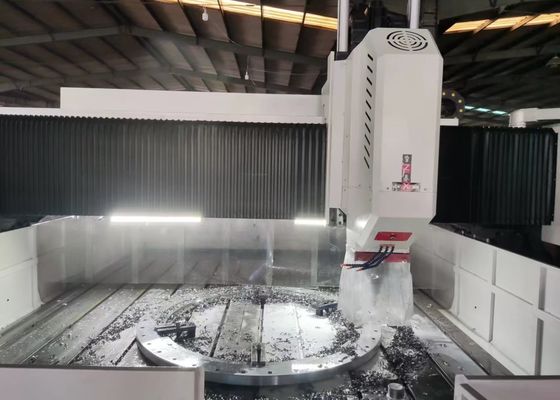

4000x1600mm Dimensione del pezzo di lavoro Macchina per la trivellazione di flangia CNC 800mm Altezza del grilletto

4000x1600mm Dimensione del pezzo di lavoro Macchina per la trivellazione di flangia CNC 800mm Altezza del grilletto

Applicazione:

Questa attrezzatura è progettata per operazioni di perforazione, cammering, tapping e fresatura su piastre e componenti strutturali.È destinato principalmente alla trivellazione ad alta efficienza di pezzi di lavoro, comprese le flange, dischi, anelli e piastre con spessori che rientrano nell'intervallo di lavorazione effettivo.L'unità consente la lavorazione di fori trasparenti e fori ciechi sia su parti mono materiali che su materiali compositiEquipaggiata con controllo digitale per i suoi processi di lavorazione, la macchina utensile offre un'eccezionale comodità operativa, supportando la produzione automatizzata, la produzione ad alta precisione,trasformazione a più varietà, e le esigenze di produzione su larga scala.

Specificità:

Struttura della fusione a fuso:

Questa apparecchiatura è composta principalmente da un tavolo da letto, un portiere mobile, una sella mobile, una testa di foratura e di fresatura, un dispositivo di lubrificazione automatica e un dispositivo di protezione, un dispositivo di raffreddamento circolante,sistema di controllo digitaleSostenuta e guidata da rotaie di guida, azionata da una vite di precisione, la macchina utensile ha un'elevata precisione di posizionamento e una precisione di posizionamento ripetuta.

Caratteristiche del prodotto

1- Letto e banco di lavoro:
Il letto è costruito in ghisa grigia HT250, sottoposto a trattamenti di ricottura e invecchiamento secondari prima della finitura finale.Due serie di guide lineari ad alta precisione sono montate su entrambi i lati della base del letto, garantendo una distribuzione uniforme della forza sui slider della guida migliorando significativamente la rigidità complessiva, la resistenza alla trazione e la resistenza alla compressione della macchina utensile.Il sistema di azionamento incorpora servomotori CA abbinati a gruppi di vite a sfera di precisioneIl banco di lavoro è dotato di un sistema di fissaggio idraulico a cilindro per la fissazione sicura del pezzo.

2- Guanciale mobile:
Il portiere mobile è fabbricato mediante fusione in ghisa grigia HT250, con due serie di raccordi lineari di guida a rotolamento ad altissimo carico montati sul lato anteriore.Un gruppo di vite a sfera di precisione accoppiato con un servomotore guida la piastra scorrevole della testa di potenza per ottenere un movimento preciso dell'asse X, e la testa di potenza di perforazione è fissata a questa piastra di scorrere.Il percorso del portiere è realizzato dal servomotore tramite un accoppiamento di precisione che spinge il dado della vite a sfera a ruotare lungo la vite a sfera, garantendo un movimento stabile e preciso.

3Sella mobile:
La sella mobile è costituita da componenti strutturali in ferro fuso di precisione, dotata di due serie di carrelli lineari CNC a guida a carico ultra elevato, un gruppo di vite a sfera di precisione,e un riduttore planetario ad alta precisione collegato al servomotore.e prolunga la durata di vita della vite a piomboIl sistema guida la testa di potenza di perforazione per eseguire movimenti precisi sull'asse Z, consentendo funzioni quali alimentazione rapida, alimentazione di lavoro, ritiro rapido e arresto.Integra anche la rottura automatica del chip, rimozione dei chip e capacità di pausa per una maggiore efficienza operativa.

.

Questa macchina industriale ad alto rendimento CNC è specializzata nelle operazioni di perforazione e marcatura per piastre e componenti in lamiera.È stato progettato meticolosamente per fornire la lavorazione di precisione di pezzi di lavoro di tipo piastra e parti strutturali, con una particolare adattabilità alla lavorazione di flange, dischi, anelli, piastre piatte e componenti simili.Un requisito fondamentale è che lo spessore dei pezzi di lavoro debba essere rigorosamente conforme ai parametri di lavorazione efficaci prestabiliti dalla macchina..

In impianti di fabbricazione di strutture in acciaio, queste apparecchiature eseguono perforazioni e fresatura di precisione su piastre strutturali ed elementi di collegamento,che stabilisce una base affidabile per l'assemblaggio stabile di cornici in acciaio- nel settore dell'energia eolica,La società fornisce soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, un processo critico che garantisce che questi componenti possano resistere a condizioni ambientali difficili (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti, permettendo la formazione di travi stabili,connessioni durevoli progettate per resistere a carichi dinamici durante la lunga durata di servizio del ponte.
