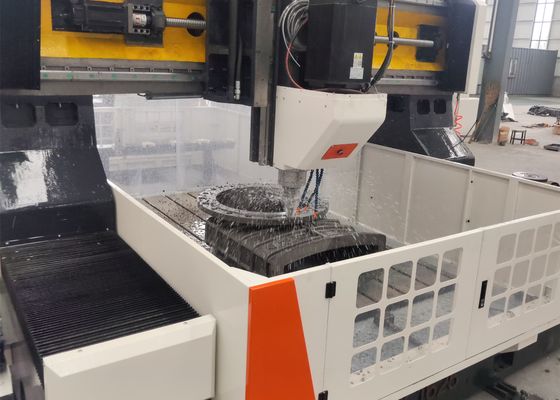

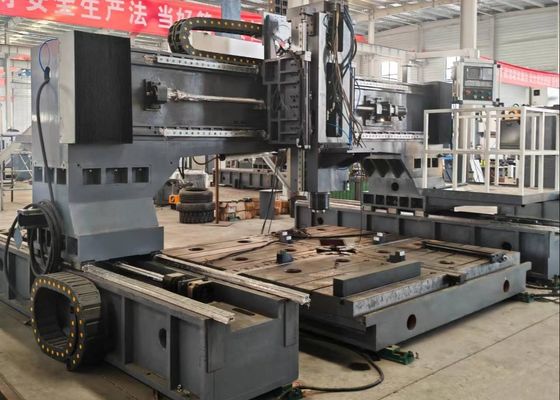

6500x4000x2700mm Dimensione complessiva Macchina di fresatura a foratura CNC a flangia di larghezza 28mm T-Slot Workbench
Applicazione:
La macchina CNC per la perforazione e la fresatura del portiere è principalmente progettata per operazioni di perforazione, cammeratura, taping e fresatura su piastre e componenti strutturali, comprese flange, dischi, anelli,e altri pezzi di lavorazione il cui spessore è entro il campo di applicazione effettivo dell'apparecchiaturaIl processo di lavorazione è regolato digitalmente, con la possibilità di eseguire la perforazione di fori e buchi ciechi sia nei componenti mono-materiali che nei materiali compositi.offrendo una facilità operativa superiore consentendo al contempo la produzione automatizzata, alta precisione, lavorazione multi-varietà e produzione su larga scala.
Specificità:
| Dimensione del pezzo |
LxW |
3000x2200 mm |
| Altezza del grattacielo |
600 mm |
| Scaffalatura |
Larghezza della fessura in T |
28 mm |
| Testa di potenza di perforazione |
- Qty. |
1 |
| Conico di fusione |
BT1 politica agricola |
| Diametro di perforazione massimo |
Φ50 mm |
| Diametro del tap |
M3-M24 |
| Velocità del mandrino |
30 ~ 3000 giri/min |
| Potenza del motore servospindle |
22 kW |
| Distanza dall'estremità inferiore dello spinello al tavolo di lavoro |
200-600 mm |
|
Movimento laterale della testina motrice(asse X)
|
Max.curva orizzontale |
2200 mm |
| Velocità di movimento laterale |
0~8 giri/min |
| Potenza del servomotore per il movimento laterale |
2.4 kW |
| Movimento longitudinale del grattacielo (asse Y) |
Max. corsa di alimentazione |
3000 mm |
| Velocità di movimento dell'alimentazione |
0~8 m/min |
| Potenza del servomotore di alimentazione |
2x2,4 kW |
| Movimento verticale dell'alimentazione del ram (asse Z) |
Max. colpo |
1000 mm |
| Velocità di movimento |
0~8 m/min |
| Potenza del servomotore |
2.4 kW (freno) |
| Precisione di posizionamento su tre assi |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisione di posizionamento ripetuta su tre assi |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Dimensione complessiva |
LxWxH |
6500x4000x2700 mm |
Caratteristiche del prodotto
1Dispositivo di trasmissione:
Le rotaie guida e gli scorrevoli di alta precisione importati da Taiwan garantiscono un funzionamento regolare e migliorano efficacemente la capacità di carico dell'apparecchiatura.
L'asse X e l'asse Z adottano ciascuno due guide lineari di rotolamento come binari di guida e di carico per il movimento laterale e longitudinale, rispettivamente,che soddisfano i requisiti tecnici per la perforazione ad alta velocitàPer la trasmissione, entrambi gli assi utilizzano servomotori CA per guidare viti a sfera di precisione per il movimento di rotazione, ottenendo così uno spostamento lineare.
L'asse Y è dotato di due guide lineari di rotolamento per lavori pesanti, ciascuna dotata di due carrelli di rotaia per formare il binario scorrevole dell'asse Y.Questa configurazione soddisfa gli elevati requisiti di rigidità e resistenza del telaio del portiere, offrendo vantaggi tecnici tra cui un basso coefficiente di attrito, alta velocità di movimento, eccellente assorbimento delle vibrazioni e una durata di vita prolungata.La trasmissione dell'asse Y utilizza la tecnologia di azionamento sincrono del servomotore per guidare congiuntamente le viti a sfera in rotazione, che consente al banco di lavoro dell'asse Y di muoversi avanti e indietro per le operazioni di lavorazione CNC.
2. Dispositivo di lubrificazione automatica e attrezzature di protezione:
Questa macchina utensile è dotata di un sistema di lubrificazione automatica a pressione parziale volumetrica di fabbricazione taiwanese.lubrificazione automatica senza angolo morto di componenti in movimento come le rotaie guidaL'asse X e l'asse Y dell'apparecchiatura sono dotati di coperture protettive antipolvere.mentre le protezioni impermeabili sono installate attorno al banco di lavoro per una maggiore protezione.
3Sistema completo di controllo del valore assoluto dei bus KND:
Il sistema adotta la piattaforma CNC KND, abbinata a servomotori di serie assoluta ad alta precisione per l'azionamento.e un'interfaccia di funzionamento in lingua cinese, supportando sia l'input sul postoe input dati USB esterni
.
Questa attrezzatura industriale CNC ad alte prestazioni, specializzata in operazioni di perforazione e marcatura per piastre e lamiere,è strettamente progettato per la lavorazione di precisione di componenti di tipo piastra e parti strutturali. specificamente adattati per la lavorazione di pezzi di lavorazione quali flange, dischi, anelli e piastre piatte,Esso comprende una clausola fondamentale secondo la quale lo spessore di questi pezzi deve essere rigorosamente conforme alle specifiche di lavorazione effettive prestabilite dalla macchina..
In impianti di fabbricazione di strutture in acciaio, questa apparecchiatura esegue perforazioni e fresatura di precisione su piastre strutturali e componenti di collegamento,creando così una base affidabile per l'assemblaggio stabile delle cornici in acciaioNell'industria eolica,offre soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, un processo critico che garantisce che questi componenti possano resistere a condizioni ambientali estreme (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti, facilitando la formazione di travi stabili,connessioni durevoli progettate per resistere a carichi dinamici per tutta la durata prolungata del ponte.
