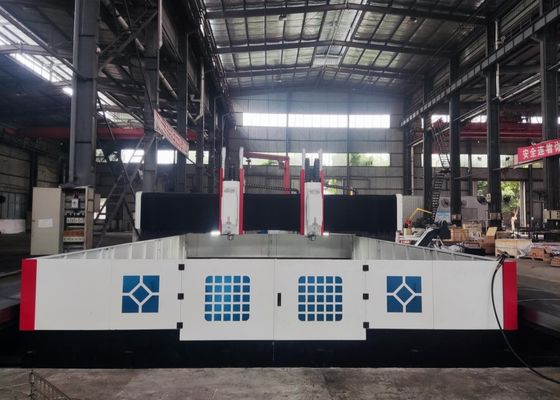

3000x2200mm Dimensione del pezzo di lavoro Macchina per la trivellazione e la fresatura di lamiere CNC BT50-150 Spindle Taper

3000x2200mm Dimensione del pezzo di lavoro Macchina per la trivellazione e la fresatura di lamiere CNC BT50-150 Spindle Taper

Applicazione:

La macchina CNC per la perforazione e la fresatura del portiere è progettata principalmente per la perforazione, la cammaratura, la stampatura e la fresatura di piastre e componenti strutturali, comprese flange, dischi, anelli,e altri pezzi di lavorazione con spessori che rientrano nell'intervallo di lavorazione effettivo dell'apparecchiaturaEsso consente di perforare fori e buchi ciechi su parti di singolo materiale e materiali compositi.L'intero processo di lavorazione è controllato digitalmente per un'eccezionale comodità operativa, che supporta la produzione automatizzata, l'alta precisione, l'elaborazione multi-varietà e la produzione di massa.

Specificità:

Caratteristiche del prodotto

1. Letto macchine e banco di lavoro:
Il letto della macchina e il banco di lavoro sono fusioni in ferro grigio (HT250) di un pezzo.hanno un' eccezionale rigidità dinamica e statica con zero deformazioniLa superficie del banco di lavoro è dotata di fessure in T, lavorate con precisione e disposte in modo ottimale per facilitare il fissaggio del pezzo.Due serie di guide lineari ad alta precisione sono montate su entrambi i lati della base del letto, garantendo una distribuzione uniforme della forza sui slider di guida e migliorando significativamente la rigidità, la resistenza alla trazione e la resistenza alla compressione della macchina utensile.Il sistema di azionamento utilizza servomotori CA abbinati a gruppi di vite a sfera di precisione per la guida a doppio latoI bulloni regolabili sono distribuiti nella parte inferiore del letto, consentendo un comodo livellamento del letto e del banco di lavoro.

2- Guanciale mobile:
Il portiere mobile è costruito con fusioni di ferro grigio (HT250).Un gruppo di vite a sfera di precisione accoppiato con un servomotore consente alla piastra scorrevole della testa di potenza di muoversi lungo l'asse X. la piastra scorrevole della testa di potenza è dotata di una testa di potenza di perforazione.che spinge il dado della vite a sfera a ruotare sulla vite a sfera attraverso un accoppiamento di precisione.

3Sella mobile:
La sella mobile è un componente strutturale in ghisa di precisione, dotata di due serie di slitte lineari CNC ad altissimo carico, di un gruppo di vite a sfera di precisione,e un riduttore planetario ad alta precisione collegato al servomotore. Il peso della testa di potenza di perforazione è bilanciato per ridurre il carico della vite e prolungare la vita di servizio della vite a sfera.abilitando azioni quali il rapido movimento in avanti, rapido movimento inverso, e la fermata della testa di alimentazione, insieme con la rottura automatica del chip, la rimozione del chip e le funzioni di pausa.

4- Testa di trivellazione:
La testa di potenza di perforazione utilizza un servomotore a fusione dedicato, che trasmette potenza a un fusione di precisione specializzata tramite una cintura sincrona dentata per aumentare la coppia.Il mandrino è configurato con cuscinetti di contatto angolari giapponesi disposti in una struttura a sei file (quattro davanti e due dietro), che consente la regolazione della velocità senza passaggio.Il movimento dell'alimentazione è guidato da un servomotore abbinato a una vite a sferaGli assi X e Y supportano l'operazione di collegamento e adottano il controllo a ciclo semiclosso, realizzando funzioni di interpolazione lineare e circolare.L'estremità del fusibile è dotata di un foro conico BT50 e è dotata di un giunto rotante ad alta velocità, che supporta la lavorazione ad alta velocità di trivellazione in U con alimentazione di liquido di raffreddamento attraverso il fusibile.

Questa attrezzatura industriale CNC ad alte prestazioni, specializzata in operazioni di perforazione e marcatura per piastre e lamiere,è progettato per la lavorazione di precisione di componenti di tipo piastra e parti strutturali. specificamente progettati per la lavorazione di pezzi di lavorazione, comprese le flange, i dischi, gli anelli e le piastre piatteessa presenta un requisito fondamentale che l'espessore di tali pezzi di lavoro deve essere rigorosamente allineato con le specifiche di lavorazione efficaci prestabilite dalla macchina.

In impianti di fabbricazione di strutture in acciaio, questa apparecchiatura esegue perforazioni e fresatura di precisione su piastre strutturali e componenti di collegamento,stabilendo così una solida base per l'assemblaggio stabile delle cornici in acciaio- nel settore dell'energia eolica,L'azienda fornisce soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, un processo essenziale che garantisce che queste parti possano resistere a condizioni ambientali difficili (ePer le iniziative di costruzione di ponti, l'apparecchiatura elabora travi e supporti per ponti, permettendo la formazione diconnessioni durevoli progettate per sopportare carichi dinamici per tutta la lunga durata del ponte.
