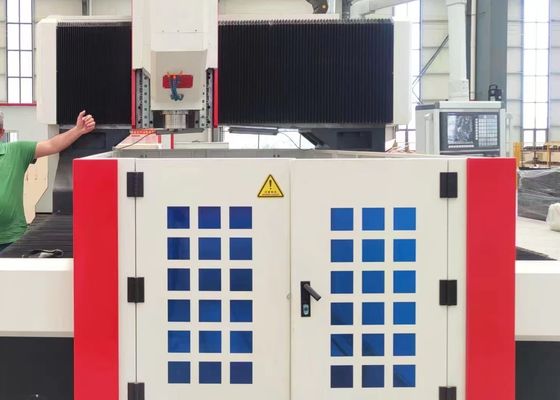

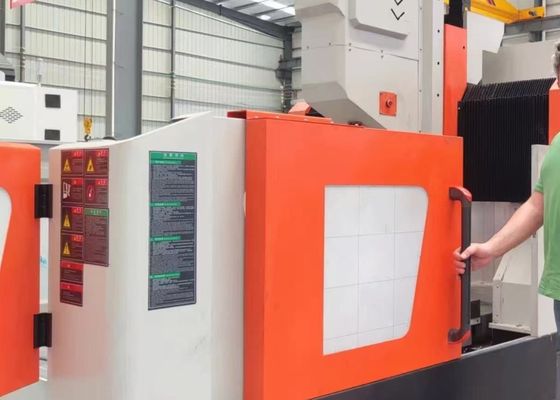

Dimensioni complessive 4000x3800x2800mm Tavolo di lavoro mobile Macchina di foratura CNC Diametro massimo di foratura 60mm

Dimensioni complessive 4000x3800x2800mm Macchina foratrice CNC mobile con diametro massimo di foratura di 60mm

Applicazione:

La foratrice e fresatrice CNC a portale è progettata principalmente per eseguire operazioni di foratura, smussatura, maschiatura e fresatura su pezzi in lastra e componenti strutturali. Il suo ambito operativo comprende pezzi come flange, dischi, anelli e piastre piane, con specifiche di spessore rigorosamente entro i parametri di lavorazione efficaci definiti dall'apparecchiatura. La macchina facilita la lavorazione di fori passanti e fori ciechi sia su parti a materiale singolo che su componenti in materiale composito. Vantando il controllo digitale durante l'intero flusso di lavoro di lavorazione, offre una facilità operativa e un'efficienza superiori. È ben attrezzata per supportare la produzione automatizzata, ottenere risultati di lavorazione di alta precisione e soddisfare i requisiti di scenari di produzione multi-varietà e su larga scala.

Specifiche:

Caratteristiche del prodotto

1. Sistema di trasmissione:
Le guide e i cursori di alta precisione provenienti da Taiwan sono progettati per garantire prestazioni operative fluide, migliorando significativamente la capacità di carico elevato dell'apparecchiatura.
L'asse X e l'asse Z sono configurati con due e quattro guide lineari a rulli rispettivamente, che fungono da meccanismi di guida e di supporto del carico per il movimento laterale e longitudinale. Questa configurazione soddisfa pienamente i requisiti tecnici per le operazioni di foratura ad alta velocità. Per la trasmissione della potenza, l'asse X e L'asse Z adotta servomotori CA per azionare viti a sfera di precisione, convertendo il moto rotatorio in uno spostamento lineare preciso.

L'asse Y è dotato di due guide lineari a rulli per impieghi gravosi, ciascuna dotata di due cursori a guida quadrata per formare il meccanismo di scorrimento dell'asse Y. Questo design strutturale non solo soddisfa i requisiti di elevata rigidità e resistenza del telaio del portale, ma offre anche vantaggi tecnici tra cui un basso coefficiente di attrito, un'elevata velocità di movimento, eccellenti prestazioni di smorzamento delle vibrazioni e una maggiore durata. Per la trasmissione della potenza, l'asse Y adotta la tecnologia di azionamento sincrono del servomotore, che aziona in modo sincrono le viti a sfera per ruotare, attivando così il movimento alternativo del banco da lavoro dell'asse Y per ottenere operazioni di lavorazione CNC precise.

2. Sistema di lubrificazione automatica e meccanismi di protezione:
Questa macchina utensile è dotata di un sistema di lubrificazione automatica a pressione parziale volumetrica prodotto a Taiwan. Fornisce una lubrificazione automatica completa e senza angoli morti ai componenti in movimento come guide, viti madri e cremagliere, salvaguardando efficacemente la durata della macchina utensile. L'asse X e l'asse Y dell'apparecchiatura sono dotati di coperture protettive antipolvere, mentre le protezioni antispruzzo impermeabili sono installate attorno al banco da lavoro per migliorare la protezione operativa.

3. Sistema di erogazione del refrigerante centrale:
Questa macchina utensile è dotata di serie di un sistema di erogazione del refrigerante centrale. Il sistema di circolazione interna del refrigerante impedisce efficacemente che i trucioli di ferro aderiscano all'utensile durante le operazioni di lavorazione, riduce l'usura dell'utensile, prolunga la durata dell'utensile e migliora la finitura superficiale dei pezzi. L'uscita del refrigerante ad alta pressione sulla punta dell'utensile fornisce una protezione affidabile sia per la superficie del pezzo che per il giunto rotante ad alta velocità, impedisce l'intasamento del giunto rotante indotto da impurità e contribuisce a migliorare la qualità complessiva del pezzo e l'efficienza operativa.

Questa apparecchiatura industriale CNC a portale ad alte prestazioni, dedicata alle applicazioni di foratura e marcatura di piastre e lamiere, è meticolosamente progettata per la lavorazione di precisione di componenti a piastra e parti strutturali. Specificamente ottimizzata per la lavorazione di pezzi come flange, dischi, anelli e piastre piane, incorpora una specifica fondamentale secondo cui lo spessore di questi pezzi deve essere rigorosamente conforme ai parametri di lavorazione efficaci preconfigurati della macchina.

Negli impianti di produzione di strutture in acciaio, questa apparecchiatura esegue operazioni di foratura e fresatura di precisione su piastre strutturali ed elementi di collegamento, ponendo così una solida base per l'assemblaggio stabile di telai in acciaio. All'interno dell'industria dell'energia eolica, offre soluzioni di lavorazione di alta precisione per torri e flange di turbine eoliche, un processo integrale che garantisce che questi componenti siano in grado di resistere a condizioni ambientali severe (ad esempio, venti intensi, variazioni di temperatura). Per i progetti di costruzione di ponti, l'apparecchiatura lavora travi e staffe di supporto, facilitando la formazione di collegamenti stabili e durevoli progettati per resistere ai carichi dinamici durante la lunga durata del ponte.
