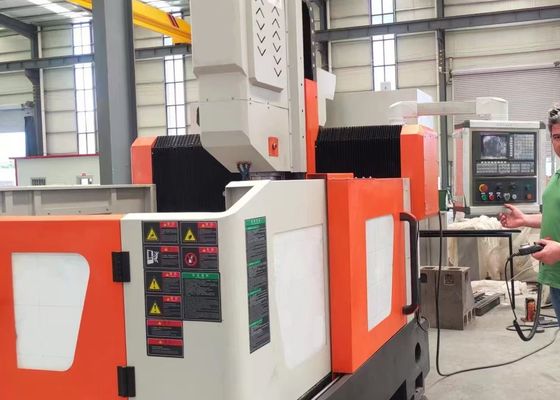

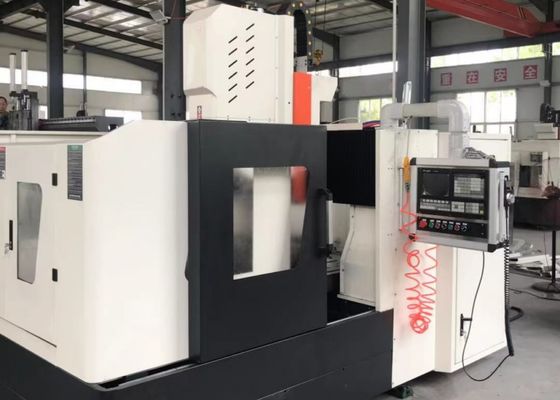

Fresatrice a portale a piastra fissa per pezzi 1200x1200 mm, altezza portale 750 mm

Dimensioni del pezzo: 1200x1200 mm, Fresatrice-Foratrice a Piattaforma Fissa a Portale, Altezza Portale 750mm

Applicazione:

La foratrice e fresatrice a portale CNC è progettata principalmente per operazioni di foratura, smussatura, maschiatura e fresatura su piastre e componenti strutturali. Il suo campo di applicazione copre pezzi come flange, dischi, anelli e piastre piane con spessori che rientrano nell'intervallo di lavorazione efficace dell'apparecchiatura. La macchina consente la fabbricazione di fori passanti e ciechi sia su componenti monomateriale che su materiali compositi. Caratterizzata dal controllo digitale sull'intero processo di lavorazione, offre un'eccezionale praticità operativa. È in grado di supportare la produzione automatizzata, raggiungendo un'elevata precisione e soddisfacendo requisiti di produzione multi-varietà e su larga scala.

Specifiche:

Caratteristiche del prodotto

1. Basamento e banco macchina:
Il basamento e il banco macchina sono fusi integralmente in ghisa grigia (HT250), sottoposti a doppi trattamenti di ricottura e invecchiamento prima della lavorazione di precisione finale. Questo processo di fabbricazione garantisce un'eccellente rigidità statica e dinamica, nonché stabilità dimensionale senza deformazioni. La superficie del banco di lavoro è lavorata con precisione con scanalature a T disposte razionalmente, progettate specificamente per il bloccaggio sicuro del pezzo. Due guide lineari ad alta precisione sono installate su ciascun lato della base del letto, consentendo una distribuzione uniforme della forza sui cursori di guida per migliorare significativamente la rigidità complessiva e la resistenza alla trazione e alla compressione della macchina utensile. Il sistema di azionamento impiega servomotori CA abbinati a viti a ricircolo di sfere di precisione per azionare in modo sincrono il movimento dell'asse Y del portale su entrambi i lati. Bulloni di ancoraggio regolabili sono strategicamente distribuiti sulla superficie inferiore del letto, facilitando il livellamento del basamento e del banco macchina.

2. Trave fissa/Portale mobile:
Il portale a trave fissa è fabbricato tramite fusione in ghisa grigia (HT250). Due set di guide lineari a rulli ad altissimo carico sono montati sul lato anteriore del portale. Una vite a ricircolo di sfere di precisione abbinata a un servomotore aziona la piastra scorrevole della testa di foratura per muoversi lungo l'asse X e la piastra scorrevole è dotata di una testa di foratura di serie. Il movimento del portale è realizzato tramite un servomotore, che trasmette la potenza tramite un giunto di precisione per azionare il dado della vite a ricircolo di sfere per il movimento rotatorio sulla vite a ricircolo di sfere.

3. Slitta mobile:
La slitta mobile è un componente strutturale in ghisa di precisione. È dotata di due set di guide lineari CNC ad altissimo carico, un set di gruppi vite a ricircolo di sfere di precisione e un riduttore epicicloidale ad alta precisione che si collega al servomotore. Il design incorpora il bilanciamento del peso della testa di foratura, che riduce il carico sulla vite a ricircolo di sfere e ne prolunga la durata. La slitta aziona la testa di foratura per muoversi lungo l'asse Z, consentendo funzioni come il movimento rapido in avanti, la retrazione rapida e l'arresto della testa di foratura. È inoltre dotata di serie di rottura automatica del truciolo, evacuazione del truciolo e capacità di pausa.

4. Testa di foratura:
La testa di foratura è configurata con un servomotore mandrino dedicato, che trasmette la potenza a un mandrino di precisione specializzato tramite una cinghia sincrona dentata per migliorare la coppia in uscita. Il mandrino incorpora un gruppo cuscinetti a contatto angolare di fabbricazione giapponese (quattro file nella parte anteriore, due file nella parte posteriore) e supporta la regolazione continua della velocità. Dotato di un sistema di cambio utensile pneumatico, il mandrino consente una sostituzione rapida ed efficiente dell'utensile. Il movimento di avanzamento è azionato da un servomotore abbinato a una vite a ricircolo di sfere. Gli assi X e Y supportano il funzionamento in collegamento e adottano il controllo a semichiuso, realizzando funzioni di interpolazione lineare e circolare. Il naso del mandrino presenta un foro conico BT50 ed è dotato di un giunto rotante ad alta velocità, che supporta la lavorazione con trapano a U ad alta velocità con alimentazione del refrigerante attraverso il mandrino.

Questa apparecchiatura industriale a portale CNC ad alte prestazioni, specializzata nella foratura e marcatura di piastre e lamiere, è elaboratamente progettata per la lavorazione di precisione di componenti a piastra e parti strutturali. Specificamente su misura per la lavorazione di pezzi tra cui flange, dischi, anelli e piastre piane, presenta una specifica fondamentale in cui lo spessore di tali pezzi deve essere rigorosamente conforme ai parametri di lavorazione efficaci predefiniti della macchina.

Nelle officine di strutture in acciaio, questa apparecchiatura esegue operazioni di foratura e fresatura di precisione su piastre strutturali e componenti di collegamento, stabilendo così una solida base per l'assemblaggio stabile di telai in acciaio. All'interno del settore dell'energia eolica, fornisce soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, un processo indispensabile che garantisce che questi componenti possano resistere a condizioni ambientali difficili (ad esempio, forti venti, sbalzi di temperatura). Per le iniziative di costruzione di ponti, l'apparecchiatura lavora travi e staffe di supporto, consentendo la formazione di collegamenti stabili e durevoli progettati per resistere ai carichi dinamici per tutta la prolungata durata del ponte.
