13000x1000mm Dimensione del pezzo di lavoro Macchina per la perforazione e la fresatura di lamiere metalliche CNC M3-M10 Diametro di scarico

13000x1000mm Dimensione del pezzo di lavoro Macchina per la perforazione e la fresatura di lamiere metalliche CNC M3-M10 Diametro di scarico

Applicazione:

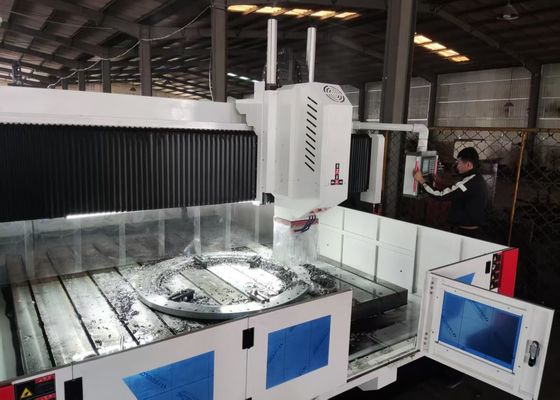

Questa attrezzatura per la perforazione e la fresatura di lamiere di metallo con portiere CNC è progettata principalmente per eseguire processi di perforazione, cammering, tapping, fresatura e perforazione su lamiere e componenti strutturali.Fornisce prestazioni efficienti di perforazione di fori per pezzi di lavoro, comprese le flange, dischi, anelli e piastre con spessori che rientrano nell'intervallo di funzionamento effettivo.è compatibile sia con componenti mono materiali sia con materiali compositiLa macchina utensile, dotata di tecnologia di controllo digitale, garantisce un'eccezionale comodità operativa.produzione ad alta precisione di diversi tipi di prodotti in scenari di produzione su larga scala.

Specificità:

Caratteristiche del prodotto

1. Letto e tavolo da lavoro:
Il letto e il tavolo di lavoro sono costruiti come fusioni integrali con ferro grigio (HT250), sottoposti a trattamenti di ricottura e invecchiamento secondari,e rifinito con lavorazione di precisione per garantire una rigidità dinamica e statica superioreLa superficie del tavolo di lavoro è dotata di slot in T lavorati con precisione in una disposizione ottimizzata, che facilitano la serratura sicura del pezzo.La base del letto è dotata di due linee di guida lineari ad alta precisione su ciascun lato, garantendo una distribuzione uniforme della forza sui scivoli della guida e migliorando notevolmente la rigidità della macchina utensile nonché la sua resistenza alla trazione e alla compressione.Il sistema di azionamento utilizza servomotori CA accoppiati con viti a sfera di precisione per l'azione a doppio latoI bulloni regolabili sono posizionati strategicamente sulla base del letto,che consente una semplice taratura dell'allineamento orizzontale del letto e del tavolo da lavoro.

2Portale mobile:
La sella mobile è un componente strutturale in ghisa di precisione, integrato con quattro guide lineari CNC ad alto carico, un gruppo di vite a sfera di precisione,con una capacità di accensione superiore a 50 W,È inoltre dotato di un cilindro di bilanciamento dell'azoto, che serve a controbilanciare il peso della testa di potenza, ridurre il carico sulla vite, prolungare la vita utile della vite,e guidare la testa di potenza di perforazione per muoversi lungo l'asse ZQuesta configurazione consente operazioni quali l'avanzamento rapido, l'alimentazione di lavoro, il ritiro rapido e l'arresto, pur incorporando funzionalità di rottura automatica del chip, rimozione del chip e pausa.

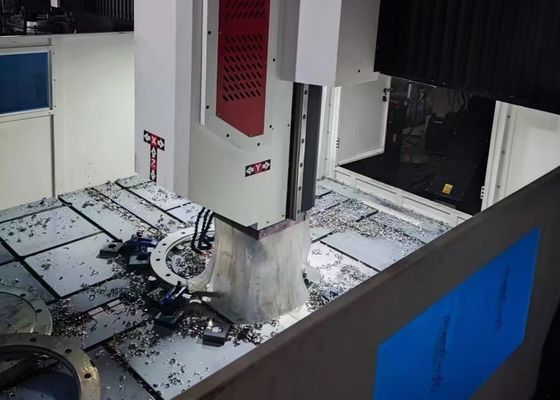

3. Testa di potenza di perforazione:
La testa di potenza di perforazione è dotata di un servomotore a fusione dedicato,che utilizza una cintura sincrona dentata per la riduzione della velocità e l'amplificazione della coppia per azionare uno spinello di precisione specializzatoIl mandrino è dotato di sei file di cuscinetti angolari giapponesi (quattro davanti, due dietro) per consentire la regolazione della velocità senza gradini.È dotato di un sistema pneumatico di cambio utensiliIl movimento di alimentazione è alimentato da un servomotore e da un gruppo di viti a sfera.Gli assi X e Y sono dotati di capacità di interconnessione e utilizzano un controllo a circuito semiclosso per ottenere funzioni di interpolazione lineare e circolareL'estremità dello spinello è progettata con un foro conico BT50 e integrata con un giunto rotativo ad alta velocità, che consente un'elaborazione ad alta velocità della trivella in U con raffreddamento ad acqua centrale.

5Sistema di trasmissione:
Il sistema di trasmissione, dotato di rotaie di guida importate da Taiwan e di un design a slider di alta precisione, garantisce un funzionamento regolare, migliorando al contempo la capacità di movimentazione di carichi pesanti.

La macchina CNC per la perforazione, la marcatura e la fresatura per flange e acciaio al carbonio è un'attrezzatura industriale ad alte prestazioni,con una lunghezza massima di 20 mm o più ma non superiore a 50 mm,Questo apparecchio è progettato su misura per la lavorazione di pezzi di lavoro quali flange, dischi, anelli e piastre piatte,con il requisito fondamentale che lo spessore di questi pezzi di lavoro sia rigorosamente conforme alla gamma di lavorazione effettiva specificata dalla macchina.

In officine di costruzioni in acciaio, questa apparecchiatura fornisce perforazioni e fresatura di precisione per piastre strutturali e componenti di collegamento,che stabilisce una solida base per l'assemblaggio stabile delle cornici in acciaio- nel settore dell'energia eolica,offre soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, un processo essenziale che garantisce che questi componenti possano resistere a condizioni ambientali difficili (ePer i progetti di costruzione di ponti, l'apparecchiatura elabora travi di ponte e supporti, facilitando la formazione di travi stabili,connessioni durevoli progettate per sopportare carichi dinamici per tutta la durata prolungata del ponte.
