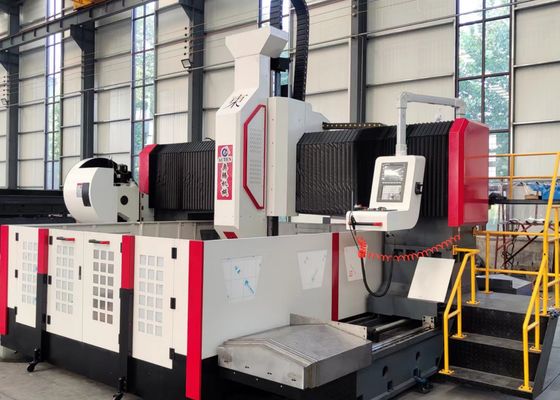

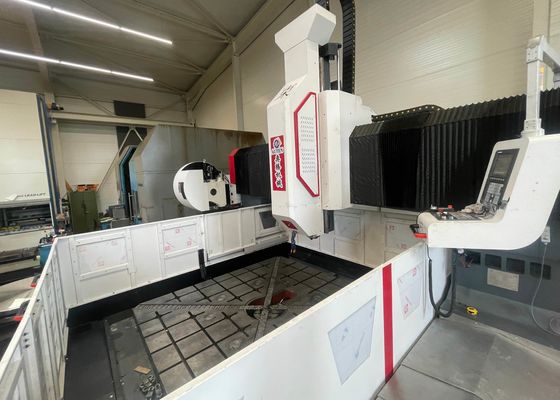

Modello di foratura e fresatura per pezzi 3000x1600mm PHD3016 70mm Diametro massimo di foratura

Modello di foratrice e fresatrice per pezzi 3000x1600mm PHD3016 Diametro massimo di foratura 70mm

Applicazione:

Questa attrezzatura CNC per la foratura di piastre e flange a portale è progettata per la foratura, la smussatura, la maschiatura e la fresatura di componenti a piastra/strutturali.

È destinata principalmente alla foratura ad alta efficienza di pezzi, tra cui flange, dischi, anelli e piastre, con spessori compresi nell'intervallo operativo effettivo. Consente la foratura di fori passanti e fori ciechi sia in parti a materiale singolo che in materiali compositi. I processi di lavorazione della macchina utensile sono controllati digitalmente, garantendo un'eccezionale praticità operativa. Supporta la produzione automatizzata e ad alta precisione su più varietà e lotti di grandi dimensioni.

Specifiche:

Caratteristiche del prodotto

1. Banco da lavoro
Costruito in ghisa grigia (HT250), il banco da lavoro è sottoposto a doppio rinvenimento e trattamento di scarico delle sollecitazioni vibratorie, offrendo un'eccellente rigidità e stabilità dimensionale. La sua superficie di lavoro presenta una struttura di fusione integrata.

2. Portale mobile
Realizzato in ghisa grigia (HT250), il portale mobile è dotato di due set di guide lineari a rulli ad altissimo carico, un set di viti a ricircolo di sfere di precisione e un servomotore, configurando la slitta della testa di foratura come asse Y. La testa di foratura è montata sulla piastra della slitta della testa di foratura per il movimento co-direzionale. L'attraversamento del portale si ottiene tramite il servomotore, che aziona la rotazione della vite a ricircolo di sfere tramite un giunto di precisione. programmi di pre-foratura e funzionalità di verifica migliorano ulteriormente la praticità e la precisione operativa.

3. Sella mobile
La sella mobile presenta una costruzione in ghisa di precisione. È dotata di due set di tavole scorrevoli a guida rigida CNC ad altissimo carico, un set di gruppi vite a ricircolo di sfere di precisione e un riduttore epicicloidale ad alta precisione collegato a un servomotore, che aziona la testa di foratura per muoversi lungo l'asse Z. Questa configurazione consente alla testa di foratura di eseguire azioni come avanzamento rapido, avanzamento di lavoro, retrazione rapida e arresto, incorporando al contempo funzionalità di rottura automatica del truciolo, rimozione del truciolo e pausa.

4. Sistema di trasmissione
Questa attrezzatura adotta una configurazione ad alta precisione che integra guide e blocchi scorrevoli HIWIN taiwanesi, garantendo un funzionamento regolare e migliorando significativamente la capacità di carico pesante.
Gli assi X e Z sono ciascuno dotati di due guide lineari a rulli, che fungono da guide e rotaie portanti rispettivamente per il movimento trasversale e longitudinale. Questo design soddisfa i requisiti tecnici per le operazioni di foratura ad alta velocità. Per la trasmissione, sia l'asse X che l'asse Z utilizzano servomotori CA per azionare le viti a ricircolo di sfere di precisione in rotazione, ottenendo così un movimento lineare preciso. sono disponibili magazzini utensili a disco o magazzini utensili lineari, che migliorano sostanzialmente l'efficienza di lavorazione.

La foratrice, marcatrice e fresatrice a portale CNC per flange e acciaio al carbonio rappresenta un apparato industriale ad alte prestazioni, meticolosamente progettato per la lavorazione di precisione di componenti a piastra e parti strutturali. Questa attrezzatura è personalizzata per lavorare pezzi tra cui flange, dischi, anelli e piastre piane, con un requisito fondamentale che lo spessore di tali pezzi sia pienamente conforme all'intervallo di lavorazione efficace specificato dalla macchina.

Nelle officine di strutture in acciaio, questa attrezzatura offre foratura e fresatura di precisione per piastre strutturali ed elementi di collegamento, stabilendo così una solida base per l'assemblaggio stabile di telai in acciaio. Per il settore dell'energia eolica, fornisce soluzioni di lavorazione ad alta precisione per torri e flange di turbine eoliche, un processo indispensabile che garantisce che questi componenti possano resistere a condizioni ambientali difficili (ad esempio, venti intensi, sbalzi di temperatura). Nei progetti di costruzione di ponti, l'attrezzatura lavora travi e staffe di supporto, garantendo la formazione di collegamenti stabili e durevoli progettati per resistere ai carichi dinamici per tutta la lunga durata del ponte.
