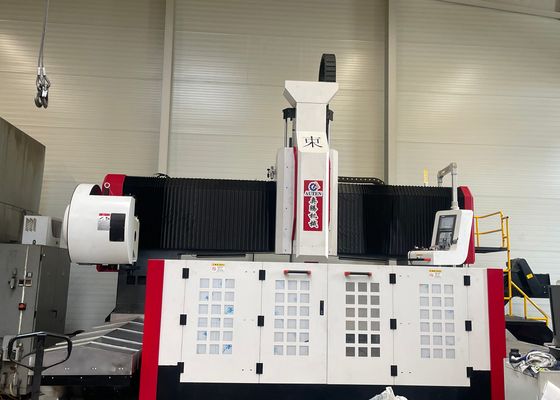

Macchina di foratura e fresatura CNC per piastre, dimensioni pezzo 2500x2500mm, diametro massimo di maschiatura 30mm

Fresatrice e foratrice CNC per piastre 2500x2500mm, diametro massimo di maschiatura 30mm

Applicazione:

Questa attrezzatura viene utilizzata per forare, smussare, maschiettare e fresare componenti a piastra/strutturali. È progettata principalmente per la foratura ad alta efficienza di pezzi come flange, dischi, anelli e piastre con spessori all'interno del campo di lavorazione efficace. Può realizzare la foratura di fori passanti e ciechi sia su componenti a materiale singolo che su materiali compositi.

Specifiche:

Struttura della macchina:
Il basamento della macchina adotta una struttura in fusione, composta principalmente da un banco da lavoro, un portale mobile, una slitta mobile scorrevole, una testa di foratura e fresatura, un dispositivo di lubrificazione automatica, un dispositivo di protezione, un dispositivo di raffreddamento a circolazione, un sistema di controllo digitale e un sistema elettrico. È supportato e guidato da coppie di guide rigide a rulli e azionato da coppie di viti a ricircolo di precisione, conferendo alla macchina utensile un'elevata precisione di posizionamento e precisione di posizionamento ripetuto.

1. Basamento e banco da lavoro
Il basamento è un componente saldato a tubo rettangolare. Prima della lavorazione, viene sottoposto a ricottura ad alta temperatura; dopo la semifinitura, viene sottoposto a una seconda ricottura per eliminare le sollecitazioni interne, seguita dalla finitura, garantendo la stabilità a lungo termine della precisione della macchina utensile. Il banco da lavoro è una fusione integrale in ghisa grigia (HT250), che viene sottoposta a finitura dopo il trattamento di ricottura e invecchiamento secondario. Presenta un'eccellente rigidità dinamica e statica senza rischi di deformazione. La superficie del banco da lavoro è dotata di scanalature a T ben disposte per il bloccaggio del pezzo.

Due serie di guide lineari ad alta precisione sono montate su entrambi i lati della base del basamento, consentendo una distribuzione uniforme della forza sulle guide e migliorando significativamente la rigidità della macchina utensile, nonché la resistenza alla trazione e alla compressione. Il sistema di azionamento adotta un servomotore CA e una coppia di viti a ricircolo di precisione per azionare il movimento del portale lungo l'asse Y. Bulloni regolabili sono distribuiti sulla superficie inferiore del basamento, facilitando la facile regolazione del livello del basamento e del banco da lavoro.

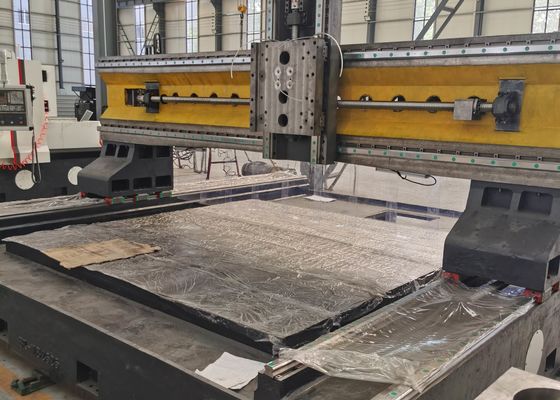

2. Portale mobile
Il portale mobile è una fusione in ghisa grigia (HT250). Due guide lineari con capacità di carico ultra elevata sono montate sul lato anteriore del portale. Una serie di coppie di viti a ricircolo di precisione e un servomotore consentono alla piastra scorrevole della testa di alimentazione di muoversi lungo l'asse X e le teste di foratura sono installate sulla piastra scorrevole della testa di alimentazione. Il movimento del portale è ottenuto dal servomotore che aziona la rotazione del dado a ricircolo sulla vite a ricircolo tramite un giunto di precisione.

La fresatrice e foratrice CNC a portale è un dispositivo industriale ad alte prestazioni progettato specificamente per la lavorazione di precisione di componenti a piastra e parti strutturali. Questa attrezzatura è personalizzata per la lavorazione di pezzi tra cui flange, dischi, anelli e piastre, con il prerequisito fondamentale che lo spessore di questi pezzi soddisfi pienamente il campo di lavorazione efficace specificato dalla macchina.

Nelle officine di strutture in acciaio, l'attrezzatura esegue forature e fresature precise su piastre strutturali e connettori, ponendo solide basi per un assemblaggio stabile del telaio in acciaio. Per l'energia eolica, esegue lavorazioni di alta precisione su torri e flange di turbine eoliche, fondamentali per garantire che questi componenti resistano a condizioni difficili (ad esempio, forti venti, sbalzi di temperatura). Nella costruzione di ponti, lavora travi e staffe del ponte, garantendo collegamenti stabili e durevoli che sopportano carichi dinamici per tutta la lunga durata del ponte.
