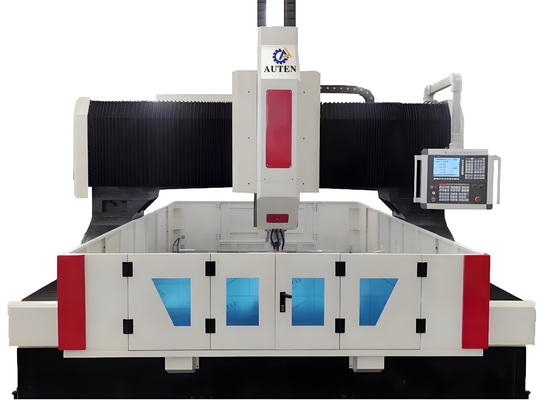

11KW/15KW Servo Spindle Motor Power CNC Gantry Perforazione e fresatura macchina 28mm T-Slot Larghezza
Applicazione:
La macchina per la perforazione e la fresatura del portiere CNC è principalmente progettata per effettuare operazioni di perforazione, cammering, tapping e fresatura su piastre e componenti strutturali quali flange, dischi,anelli, e le lastre quando lo spessore del pezzo di lavoro rientra nel suo campo di applicazione effettivo.Permette la perforazione di fori e buchi ciechi sia in parti mono materiali che in materiali compositi. L'intero processo di lavorazione è controllato digitalmente, garantendo un funzionamento estremamente facile da usare.adattamento alle esigenze di trasformazione di più varietà, e facilitando la produzione su larga scala.
Specificità:
| Dimensione del pezzo |
LxW |
2000x1600 mm |
| Altezza del grattacielo |
600 mm |
| Scaffalatura |
Larghezza della fessura in T |
28 mm |
| Testa di potenza di perforazione |
- Qty. |
1 |
| Conico di fusione |
BT1 commercio |
| Diametro massimo della trivellazione |
Φ40 mm |
| Spessore massimo |
≤ 100 mm |
| Diametro del tap |
M3-M24 |
| Velocità del mandrino |
30 ~ 3000 giri/min |
| Potenza del motore servospindle |
11 kW/15 kW |
| Distanza dall'estremità inferiore dello spinello al tavolo di lavoro |
200-600 mm |
|
Movimento laterale della testina motrice
(asse X)
|
Max.curva orizzontale |
1600 mm |
| Velocità di movimento laterale |
0~8 giri/min |
| Potenza del servomotore per il movimento laterale |
2.4 kW |
| Movimento longitudinale del grattacielo (asse Y) |
Max. corsa di alimentazione |
2000 mm |
| Velocità di movimento dell'alimentazione |
0~8 m/min |
| Potenza del servomotore di alimentazione |
2x2,4 kW |
| Movimento verticale dell'alimentazione del ram (asse Z) |
Max. colpo |
400 mm |
| Velocità di movimento |
0~8 m/min |
| Potenza del servomotore |
2.4 kW (freno) |
| Precisione di posizionamento su tre assi |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisione di posizionamento ripetuta su tre assi |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Dimensione complessiva |
LxWxH |
5300x3400x2700 mm |
Caratteristiche del prodotto
1. Letto macchine e banco di lavoro
Il letto della macchina subisce prima la saldatura, poi il trattamento di ricottura e successiva lavorazione di precisione, e presenta una rigidità dinamica e statica eccezionale.mantenere la stabilità strutturale senza deformazioniDue guide lineari ad alta precisione sono montate su entrambi i lati della base del letto, garantendo una distribuzione uniforme della forza sui slider di guida.Questa progettazione migliora notevolmente la rigidità complessiva della macchina utensile nonché la sua resistenza alla trazione e alla compressioneIl sistema di azionamento adotta servomotori CA abbinati a gruppi di vite a sfera di precisione per la guida a doppio lato, consentendo al portiere di muoversi lungo l'asse Y.il banco di lavoro è dotato di un sistema idraulico di fissaggio dei cilindri per fissare i pezzi durante la lavorazione.
2. Portabatterie mobile
Il portiere mobile è realizzato con fusioni di ferro grigio (HT250).Una serie di viti a sfera di precisione e un servomotore funzionano insieme per consentire alla piastra scorrevole della testa di potenza di muoversi lungo l'asse X, e la testina di perforazione è installata sulla piastra scorrevole della testina di perforazione.
Il movimento del portiere è realizzato attraverso un accoppiamento di precisione: il servomotore spinge il dado della vite a sfera a ruotare sulla vite a sfera, facilitando così il movimento del portiere.
3. Testa di potenza di perforazione
La testa di potenza di perforazione utilizza un servo spindle motor dedicato, che trasmette potenza a un spindle di precisione dedicato tramite una cintura sincrona dentata per aumentare la coppia di uscita.Lo spinello è dotato di cuscinetti di contatto angolari giapponesi disposti in un, con due file posteriori (in totale sei file), che consentono una regolazione della velocità senza gradini.Il meccanismo di alimentazione è azionato da un servomotore e da una vite a sferaGli assi X e Y supportano il collegamento e adottano il controllo a circuito semiclosso, consentendo la realizzazione di funzioni di interpolazione lineare e circolare.L'estremità del fusibile è dotata di un foro conico BT50 e è dotata di un giunto rotante ad alta velocitàSupporta le operazioni di elaborazione utilizzando una trivella a U ad alta velocità con funzione di scarico dell'acqua centrale.
4Dispositivo di lubrificazione automatica e dispositivo di protezione
Questa macchina utensile è dotata di un dispositivo di lubrificazione automatica a pressione parziale volumetrica di fabbricazione taiwanese, che consente la lubrificazione automatica di coppie in movimento quali rotaie, viti a piombo,e scaffalature senza zone morte, salvaguardando efficacemente la vita utile della macchina utensile.mentre gli scudi impermeabili sono installati intorno al banco di lavoro per migliorare la protezione operativa.
La macchina per la perforazione e la fresatura del portiere CNC è un'attrezzatura industriale ad alte prestazioni appositamente progettata per la lavorazione di precisione di piastre e componenti strutturali.Le sue applicazioni principali coprono un'ampia gamma di operazioni., comprese la perforazione, la cammeratura, il tappatura e la fresatura.in cui lo spessore dei pezzi di lavoro rientra rigorosamente nell'intervallo di lavorazione efficace specificato dalla macchina.
La macchina ad alta velocità per la trivellazione e la fresatura delle lamiere CNC funge da attrezzatura fondamentale nei laboratori di strutture in acciaio, nei progetti di energia eolica e nei settori della costruzione di ponti.All'interno delle officine di costruzioni in acciaio, permette operazioni di perforazione e fresatura precise su piastre e connettori strutturali, ponendo una solida base per il robusto assemblaggio di cornici in acciaio.La tecnologia è stata utilizzata per la produzione di apparecchiature per il controllo delle emissioni di carbonio.In costruzione di ponti, si occupa della lavorazione di travi e supporti,garantire collegamenti stabili e durevoli in grado di sopportare carichi dinamici durante il lungo periodo di servizio del ponteLa sua eccezionale efficienza operativa fornisce un supporto affidabile per questi settori critici, che sono alla base dello sviluppo delle infrastrutture e dell'avanzamento dell'energia pulita.
