Foratrice e fresatrice a portale CNC con spessore di 100 mm, maschiatura M3-M24
Applicazione:
La foratrice e fresatrice a portale CNC è progettata principalmente per operazioni di foratura, smussatura, maschiatura e fresatura su componenti a piastra/strutturali, inclusi flange, dischi, anelli e piastre, con spessori del pezzo entro il campo di lavorazione efficace. Consente la foratura di fori passanti e ciechi sia in parti a materiale singolo che in materiali compositi. L'intera procedura di lavorazione è controllata digitalmente, garantendo un funzionamento estremamente comodo. Questa attrezzatura è in grado di realizzare una produzione automatizzata con alta precisione, accogliendo molteplici varietà e facilitando la produzione di massa.
Specifiche:
| Dimensione del pezzo |
LxW |
2000x1600 mm |
| Altezza del portale |
600 mm |
| Banco da lavoro |
Larghezza scanalatura a T |
28mm |
| Testa di foratura |
Qtà. |
1 |
| Cono mandrino |
BT40 |
| Diametro max. di foratura |
Φ40 mm |
| Spessore max. |
≤100 mm |
| Diametro di maschiatura |
M3-M24 |
| Velocità del mandrino |
30~3000 giri/min |
| Potenza motore mandrino servo |
11kW/15kW |
| Distanza dall'estremità inferiore del mandrino al banco da lavoro |
200-600mm |
|
Movimento laterale della testa di foratura
(Asse X)
|
Corsa orizzontale max. |
1600 mm |
| Velocità di movimento laterale |
0~8 giri/min |
| Potenza motore servo per movimento laterale |
2.4kW |
| Movimento longitudinale del portale (asse Y) |
Corsa di avanzamento max. |
2000 mm |
| Velocità di avanzamento |
0~8 m/min |
| Potenza motore servo di avanzamento |
2x2.4kW |
| Movimento di avanzamento verticale del montante (asse Z) |
Corsa max. |
400 mm |
| Velocità di movimento |
0~8 m/min |
| Potenza motore servo |
2.4kW (Freno) |
| Precisione di posizionamento a tre assi |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Precisione di posizionamento ripetuto a tre assi |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Dimensione complessiva |
LxWxH |
5300x3400x2700 mm |
Struttura dell'attrezzatura:

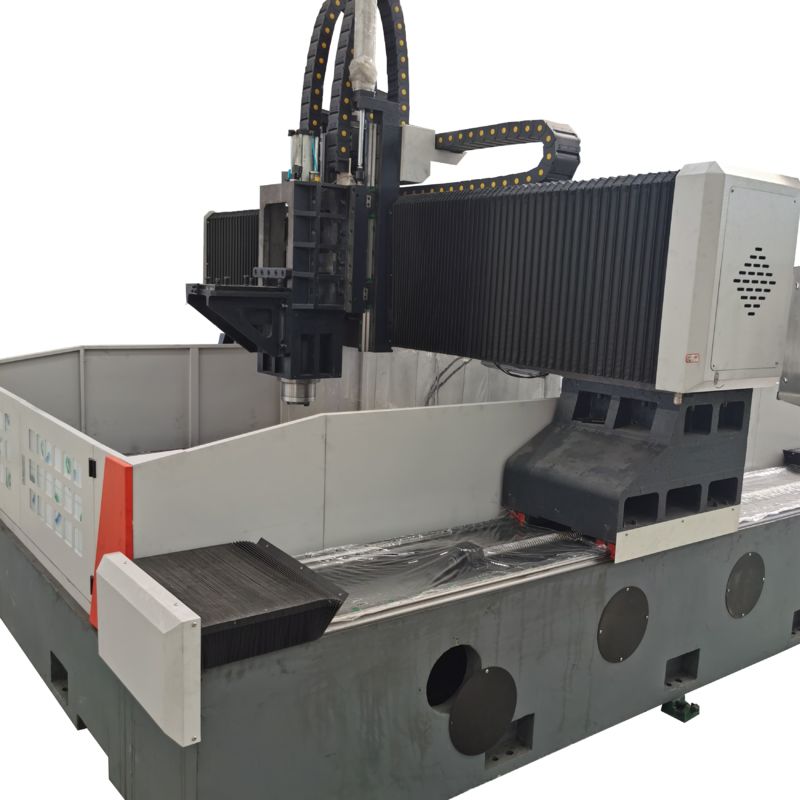

È composta principalmente da un banco da lavoro, un portale mobile, una slitta mobile, una testa di foratura e fresatura, un dispositivo di lubrificazione automatica, un dispositivo di protezione, un dispositivo di raffreddamento a circolazione, un sistema di controllo numerico, un sistema elettrico e altri componenti. Supportata e guidata da coppie di guide a rulli e azionata da coppie di viti a ricircolo di precisione, la macchina utensile vanta un'elevata precisione di posizionamento e precisione di posizionamento ripetuto.
1. Basamento macchina e banco da lavoro:
Il basamento della macchina viene sottoposto a saldatura, seguita da ricottura e lavorazione di precisione, con conseguente eccezionale rigidità dinamica e statica con deformazione nulla. Due guide lineari ad alta precisione sono montate su entrambi i lati della base del basamento, garantendo una distribuzione uniforme della forza sui cursori di guida e migliorando significativamente la rigidità della macchina utensile, nonché la resistenza alla trazione e alla compressione. Il sistema di azionamento utilizza servomotori CA abbinati ad assiemi di viti a ricircolo di sfere di precisione per l'azionamento su entrambi i lati, facilitando il movimento del portale lungo l'asse Y. Inoltre, il banco da lavoro è dotato di un sistema di bloccaggio a cilindro idraulico.
2. Portale mobile:
Il portale mobile è costruito con fusioni in ghisa grigia (HT250), con due guide lineari a rulli ad altissimo carico montate sul lato anteriore. Un set di viti a ricircolo di sfere di precisione, in combinazione con un servomotore, consente alla piastra scorrevole della testa di foratura di muoversi lungo l'asse X e la testa di foratura è fissata a questa piastra scorrevole. Il movimento del portale è realizzato tramite un servomotore che, tramite un accoppiamento di precisione, aziona la rotazione del dado a vite a ricircolo di sfere sulla vite a ricircolo di sfere.
3. Slitta mobile:
La slitta mobile è un componente strutturale in ghisa di precisione. È dotata di due guide lineari CNC ad altissimo carico, un set di coppie di viti a ricircolo di sfere di precisione e un riduttore epicicloidale ad alta precisione collegato al servomotore. Il peso della testa di foratura è bilanciato per ridurre il carico della vite e prolungare la durata della vite. Aziona la testa di foratura per muoversi lungo l'asse Z, consentendo azioni come avanzamento rapido, avanzamento di lavoro, arretramento rapido e arresto della testa di foratura, insieme a funzioni di rottura automatica del truciolo, arretramento del truciolo e pausa.
La foratrice e fresatrice a portale CNC è un'attrezzatura industriale ad alte prestazioni progettata specificamente per la lavorazione di precisione di componenti a piastra e strutturali. Le sue applicazioni principali comprendono una vasta gamma di operazioni, tra cui foratura, smussatura, maschiatura e fresatura, rivolte a pezzi come flange, dischi, anelli e piastre, con il loro spessore rigorosamente all'interno del campo di lavorazione efficace designato dalla macchina.

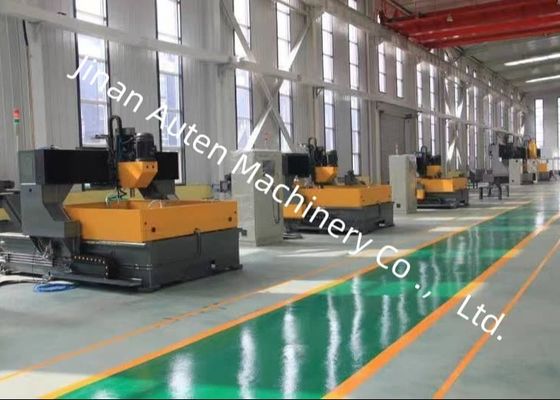

La foratrice e fresatrice a portale CNC ad alta velocità è fondamentale nelle officine di strutture in acciaio, nell'energia eolica e nei settori dei ponti.
Nelle officine siderurgiche, consente la foratura/fresatura precisa di piastre e connettori strutturali, garantendo un robusto assemblaggio del telaio. Per l'energia eolica, elabora torri e flange di turbine con precisione per resistere a condizioni difficili. Nella costruzione di ponti, gestisce travi e staffe, garantendo collegamenti stabili e durevoli sotto carichi dinamici. La sua efficienza supporta questi settori critici delle infrastrutture e dell'energia pulita.
