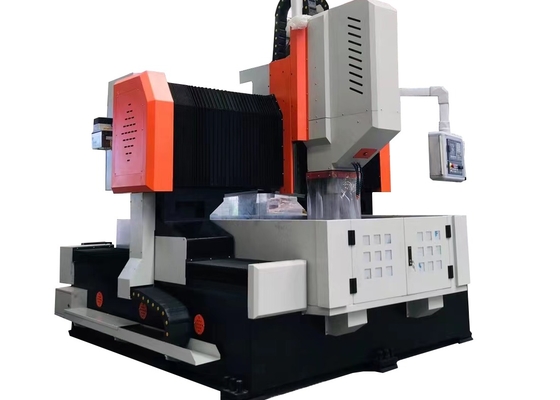

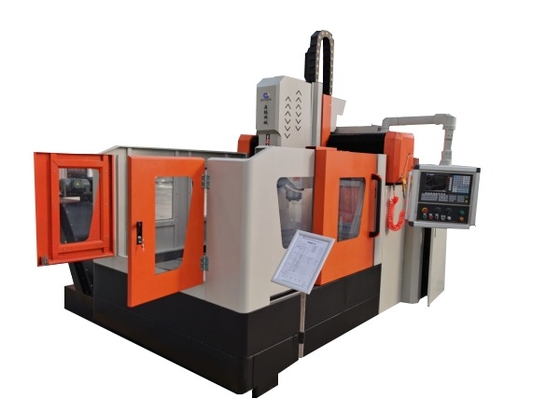

2000x1600mm Dimensione del pezzo di lavoro Macchina per la perforazione della flangia a piastra CNC larghezza di fessura in T 28mm

2000x1600mm Dimensione del pezzo di lavoro Macchina per la perforazione della flangia a piastra CNC larghezza di fessura in T 28mm

Applicazione:

La macchina CNC per la perforazione e la fresatura del portiere è progettata principalmente per la perforazione, la cammaratura, il tappaggio e la fresatura di piastre e componenti strutturali, comprendenti flange, dischi, anelli e piastre,con spessore del pezzo di lavoro entro il range di lavorazione effettivoIl processo di lavorazione è controllato digitalmente.garantire un funzionamento molto facile da utilizzare, e supporta la produzione automatizzata e di alta precisione in molteplici varietà e in grandi quantità.

1. Letto macchine e banco di lavoro:

Il letto della macchina è sottoposto a saldatura, seguita da ricottura e lavorazione di precisione, con conseguente rigidità dinamica e statica eccezionale senza deformazioni.Due guide lineari di alta precisione sono montate su entrambi i lati del letto base, garantendo una distribuzione uniforme della forza sui slider di guida e migliorando significativamente la rigidità, la resistenza alla trazione e la resistenza alla compressione della macchina utensile.Il sistema di azionamento utilizza servomotori CA abbinati a gruppi di vite a sfera di precisione per l'azionamento a doppio latoInoltre, il banco di lavoro è dotato di un sistema idraulico di fissaggio dei cilindri.

2- Testa di trivellazione:

La testa di potenza di perforazione incorpora un servomotore a fusione dedicato, che trasmette potenza a un fusione di precisione specializzata tramite una cintura sincrona dentata per aumentare la coppia.Il fusibile è dotato di un cuscinetto angolare giapponese a contatto a sei file (quattro file anteriori e due file posteriori)Il sistema di cambio pneumatico degli utensili è integrato nel mandrino, garantendo una sostituzione rapida e senza problemi.

Il movimento dell'alimentazione è guidato da un servomotore in combinazione con una vite a sfera.facilitando le funzioni di interpolazione lineare e circolareL'estremità del fusibile è dotata di un foro conico BT50, dotato di un giunto rotante ad alta velocità, ed è in grado di essere lavorata con un trapano U ad alta velocità dotato di una presa centrale.

3. Dispositivo di lubrificazione automatica e dispositivo di protezione:

La macchina utensile è dotata di un dispositivo di lubrificazione automatica volumetrica a pressione parziale di fabbricazione taiwanese, che consente la lubrificazione automatica di rotaie guida, viti a piombo, scaffali,e altre coppie in movimento senza macchie morte, garantendo così la durata di vita della macchina utensile.mentre le protezioni impermeabili sono installati intorno al banco di lavoro.

Specificità:
