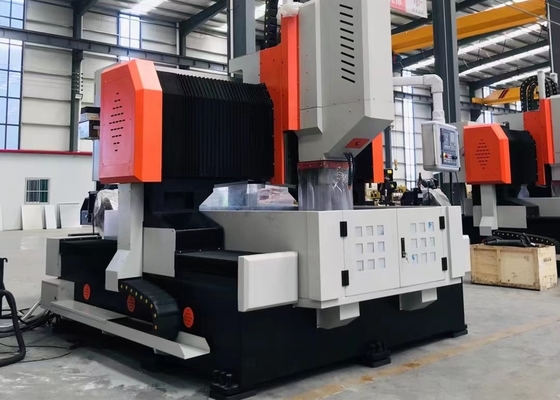

PHD2016 Modello di macchina per la trivellazione a piastra CNC 40 mm Diametro di trivellazione massimo 100 mm Spessore massimo

PHD2016 Modello di macchina per la trivellazione a piastra CNC 40 mm Diametro di trivellazione massimo 100 mm Spessore massimo

Applicazione:

La macchina CNC per la perforazione e la fresatura del portiere è progettata principalmente per la perforazione, la cammaratura, il tappaggio e la fresatura di piastre e componenti strutturali, comprese flange, dischi, anelli e piastre,con spessore del pezzo di lavoro entro il range di lavorazione effettivoIl processo di lavorazione è controllato digitalmente per una maggiore comodità operativa.e supporta l'automazione, la produzione di alta precisione in molteplici varietà e in grandi quantità.

Struttura dell'apparecchiatura:

Esso è costituito principalmente da un tavolo da letto, un portiere mobile, una sella mobile, una testina di trivellazione e fresatura, un dispositivo di lubrificazione automatica, un dispositivo di protezione,un dispositivo di raffreddamento circolante, un sistema di controllo numerico, un sistema elettrico e altri componenti, supportati e guidati da coppie di guide di rotolamento e azionati da coppie di viti a piombo di precisione,la macchina utensile raggiunge un'elevata precisione di posizionamento e una precisione di posizionamento ripetuta.

Letto macchine e banco di lavoro

Il letto della macchina è sottoposto a saldatura, seguita da ricottura e lavorazione di precisione, con conseguente rigidità dinamica e statica eccezionale con deformazione zero.Due guide lineari di alta precisione sono montate su entrambi i lati del letto base, garantendo una distribuzione uniforme della forza sui slider di guida e migliorando significativamente la rigidità, la resistenza alla trazione e la resistenza alla compressione della macchina utensile.Il sistema di azionamento utilizza servomotori CA abbinati a gruppi di vite a sfera di precisione per l'azionamento a doppio latoInoltre, il banco di lavoro è dotato di un sistema idraulico di fissaggio dei cilindri.

Testa di trivellazione:

La testa di potenza di perforazione utilizza un servo spindle motor dedicato, che trasmette potenza a uno spindle di precisione specializzato tramite una cintura sincrona dentata per aumentare la coppia di uscita.Il fusibile è dotato di un cuscinetto angolare di contatto giapponese (quattro file anteriori e due file posteriori)Il sistema di cambio pneumatico degli utensili è integrato nel mandrino, garantendo una rapida e comoda sostituzione degli utensili.

Il movimento dell'alimentazione è guidato da un servomotore in combinazione con una vite a sfera.che consentono operazioni di interpolazione lineare e circolareL'estremità del fusibile è dotata di un foro conico BT50, dotato di un giunto rotante ad alta velocità, ed è in grado di essere lavorata con un trapano U ad alta velocità dotato di una presa centrale.

Specificità:
