Forza di serraggio 7.5KN, foratrice automatica CNC per piastre, larghezza scanalatura a T 28mm, potenza di raffreddamento 0.45KW

7.5KN Clamping Force Automatic CNC Plate Drilling Machine Larghezza T-Slot 28 mm Per Struttura In Acciaio

Utilizzare:

La macchina di perforazione CNC mobile PZ4040/2 è progettata per le operazioni di perforazione su piastre d'acciaio.e piloni, così come grandi flange, fogli di tubi per scambiatori di calore e similiComponenti di ar.

L'applicazione di questa macchina di perforazione CNC consente di realizzare l'intero processo di perforazione in piena automazione, caratterizzata da elevata precisione ed efficienza.È adatto per i processi di perforazione che coinvolgono piastre di collegamento, piastre base, piastre terminali, modelle, flange, parti strutturali e altri componenti in tutti i settori industriali, come le strutture in acciaio, la costruzione di ponti, le torri di energia elettrica e di comunicazione,con una lunghezza massima non superiore a 50 mm.

La precisione dei componenti lavorati è conforme alla norma nazionale *Codice di accettazione della qualità della costruzione delle strutture in acciaio* (GB50205-2001).

La stazione idraulica è dotata di un sistema di raffreddamento ad aria.

Questo software è stato sviluppato dalla nostra azienda e dal controller programmabile Mitsubishi (FX3GU-64MT) con il software di programmazione per computer superiore.

1. Piattaforma di lavoro software per Windows o Vista;
2. Interfaccia software è amichevole, operabilità, buona interattività, supporto per il mouse e la tastiera;
3. Gestione chiara ed efficace delle risorse, il programma di workpiece aperto e salvato sono utilizzati sotto forma di una finestra di dialogo comune, è possibile aprire o salvare il file in qualsiasi directory,l'accesso del programma ai file di testo indipendenti, può essere programmazione fuori sede, copia diretta per uso locale;
4. Ha una potente funzione di programmazione, sia la programmazione manuale che la programmazione automatica utilizzando CAD, la programmazione automatica è compatibile con AutoCAD, CAXA98 e altri software CAD;
5. La funzione di visualizzazione grafica può verificare la correttezza della programmazione;

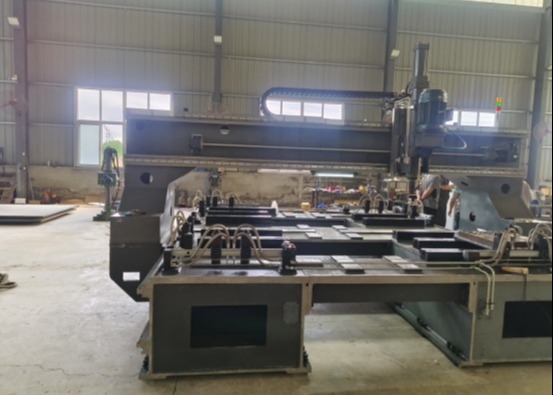

Il letto è composto da base della macchina, tavolo di lavoro e telaio di supporto tipo telaio, la base della macchina è saldata da piastra d'acciaio, struttura di acciaio saldata, dopo trattamento di invecchiamento.La superficie del tavolo di lavoro è montata con un telaio di supporto di tipo telaio, telaio di tipo supporto sopra la combinazione di supporto per l'installazione e l'attività, fissato dalle viti a farfalla,allentamento e serraggio delle viti a farfalla per regolare la distanza tra i supporti di attività al fine di soddisfare l'elaborazione del supporto del pezzoL'area di lavorazione è spaziosa, suddivisa in quattro zone di lavorazione a sinistra e a destra, che possono essere utilizzate per la perforazione, il carico e lo scarico dei pezzi da lavorare.e allo stesso tempo può essere programmato per la perforazione e la lavorazione di documenti.

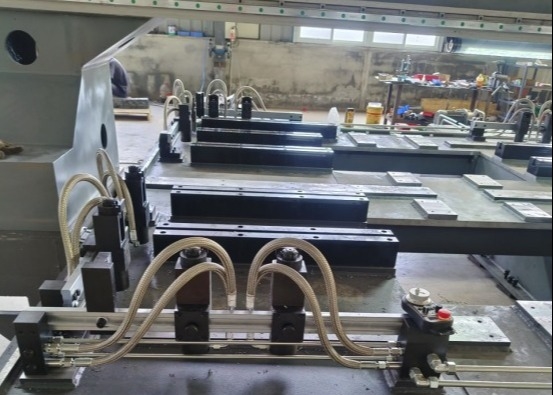

Il tavolo è circondato da dodici pinze idrauliche automatiche veloci e mobili, in grado di fissare singole o sovrapposte piastre di acciaio contemporaneamente.due rotaie lineari di guida ad alta capacità di carico sono disposte su ciascun lato della base della macchina, che servono a guidare i supporti sinistro e destro del portiere in movimento.la ruota della cintura sincrona e la vite a sfera sono disposte su entrambi i lati della base della macchina per il movimento del supporto sinistro e destro del portiere, che garantisce un'elevata precisione di posizionamento e una ripetibilità del posizionamento.

Le principali specifiche e parametri di questa macchina:
