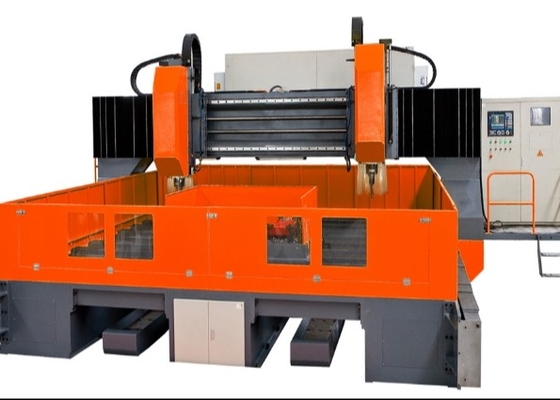

PZ4040/2 Tipo Gantry Mobile CNC per la trivellazione Materiale sovrapposizione Spessore massimo 100 mm
Utilizzare:
PZ4040/2la macchina per la perforazione CNC mobile a portiere è utilizzata per la perforazione di fori in piastre d'acciaio.con una lunghezza massima non superiore a 20 mm, piastre del tubo dello scambiatore di calore e così via.L'applicazione di questa macchina di perforazione CNC può rendere l'intero processo di lavoro di perforazione raggiungere il grado di automazione completa con alta precisione e alta efficienza. è adatto per il processo di perforazione di piastre di collegamento, piastre di piedi, piastre di fine, modelle, flange, parti strutturali e altre parti nelle industrie delle strutture in acciaio, ponti,torri di comunicazione di energia elettricaL'accuratezza dei componenti lavorati soddisfa la norma nazionale "Codice di accettazione della qualità della costruzione di strutture in acciaio" (n. GB50205-2001).
Caratteristiche:
1Il diametro massimo di trivellazione di questa macchina è fino a 70 mm, e i fori sulla piastra di accoppiamento generale e sul pedanale possono essere forati.

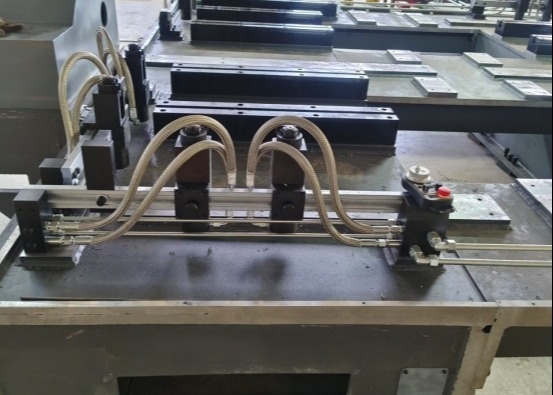

2. Lo spessore massimo del pezzo di lavoro di 100 mm, tavole più sottili possono anche essere multi-livello impilato per la perforazione, il pezzo di lavoro è fissato con una pinza idraulica, l'operatore è molto risparmio di manodopera,carico e scarico dei pezzi da lavorare per risparmiare tempo.
3. Il pezzo di lavoro massimo può essere fino a 4000 × 4000 mm, se piccoli pezzi, può essere montato sui quattro angoli del tavolo di lavoro (Nota: il metodo di serraggio è diviso in serraggio idraulico automatico).
4Questa macchina è dotata di viti, guide, parti idrauliche, componenti elettrici, sistemi CNC, inverter e altri prodotti di marca straniera,l'affidabilità della macchina può essere paragonabile a quella delle attrezzature importate, meno fallimenti.
5. La corsa di perforazione verso il basso dello spinello della macchina raggiunge i 220 mm, quindi la lunghezza del trapano non è limitata, il nuovo trapano può essere utilizzato, l'usura del corto può anche essere utilizzata.Il movimento verso il basso della trivella è veloce quando non tocca il pezzo da lavorare, e una volta toccato il pezzo, si trasforma automaticamente nella velocità di lavoro, e torna automaticamente rapidamente dopo aver perforato, quindi risparmia tempo.
Le principali specifiche e parametri di questa macchina:
| Nome del parametro |
Dettagli
|
Valore del parametro
|
|
Dimensione del pezzo da lavoro
|
Spessore di sovrapposizione del materiale
|
Max. 100 mm
|
|
Larghezza x Lunghezza
|
4000 mm*4000 mm 1 pezzo |
|
4000 mm*2000 mm
2 pezzi
|
|
2000 mm*2000 mm
4 pezzi
|
|
Asse principale
|
Cacci di cambio rapido
|
Morse 5# buco conico |
|
Diametro della trivella
|
Φ14-Φ76 mm |
|
Velocità variabile
|
Cambiamento di velocità senza passaggio del convertitore di frequenza |
|
Velocità di rotazione
|
20-560 r/min |
|
Lunghezza del tratto
|
240 mm |
|
Alimentazione per la lavorazione
|
Regolazione idraulica della valvola di regolazione della velocità |
| Apparecchi per la lavorazione di macchine per la lavorazione dei materiali |
Spessore di chiusura
|
15-100 mm |
|
Numero di bombole di fissaggio
|
16 pezzi |
| Forza di fissaggio |
7.5kN |
|
Apertura di chiusura
|
Controllo del pulsante o interruttore a piedi |
| |
Larghezza della fessura in T
|
28 mm |
|
raffreddamento e rimozione delle schegge
|
Metodo |
Circolazione automatica
|
| Capacità |
300L |
|
Potenza di rimozione del chip
|
0.75KW |
|
Potenza di raffreddamento
|
0.45KW |
|
Fabbricazione a caldo
|
Pressione di chiusura
|
6MPa ((60kgf/cm2) |
|
Capacità del serbatoio
|
200L |
