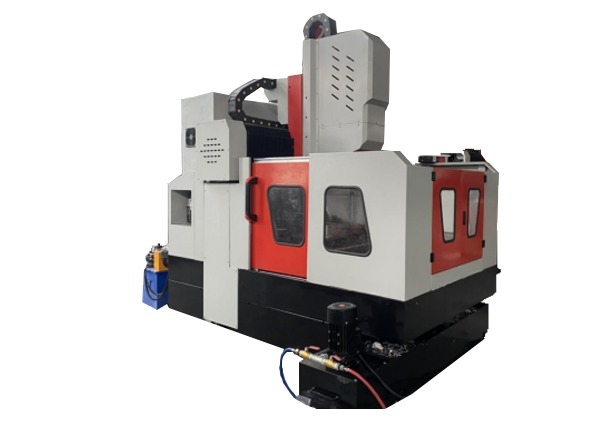

Trapano a portale CNC per piastre con diametro massimo di 35 mm, spessore massimo 40 mm

Fresatrice e foratrice a controllo numerico modello BHD6060

Applicazione:

La fresatrice e foratrice a portale CNC è progettata principalmente per la foratura, la smussatura, la maschiatura e la fresatura di piastre e componenti strutturali, tra cui flange, dischi, anelli e piastre, con spessori del pezzo entro il suo intervallo di lavorazione efficace. Facilita la foratura di fori passanti e ciechi sia in parti monomateriale che in materiali compositi. Il processo di lavorazione è controllato digitalmente, garantendo un funzionamento estremamente comodo, e consente una produzione automatizzata e di alta precisione su più varietà e in grandi quantità.

Slitta scorrevole mobile:

La slitta scorrevole è una struttura in ghisa di precisione. La slitta scorrevole è dotata di due tavole scorrevoli a guida rigida CNC ad altissimo carico, un set di coppie di viti a sfera di precisione e un riduttore epicicloidale di alta precisione collegato al servomotore per azionare la testa di foratura. La testa si muove nella direzione dell'asse Z, il che può realizzare l'avanzamento rapido, l'avanzamento di lavoro, l'inversione rapida, l'arresto e altre azioni della testa di alimentazione. Ha le funzioni di rottura automatica del truciolo, rimozione del truciolo e pausa.

Testa di foratura:

La testa di foratura adotta un servomotore mandrino dedicato e la cinghia sincrona dentata decelerata per aumentare la coppia per azionare il mandrino di precisione. Il mandrino adotta i primi tre cuscinetti a contatto angolare giapponesi a cinque file posteriori per ottenere un cambio di velocità continuo. Il mandrino è dotato di un sistema di cambio utensile pneumatico per consentire la sostituzione dell'utensile in modo rapido e conveniente, l'avanzamento è azionato da un servomotore e una vite a sfera. Gli assi X e Y possono essere collegati, utilizzando il controllo a semichiuso, che può realizzare funzioni di interpolazione lineare e circolare. L'estremità del mandrino è un foro conico BT40, dotato di giunto rotante ad alta velocità Rotofors italiano e può utilizzare il centro di foratura a U ad alta velocità per scaricare l'acqua.

Dispositivo di lubrificazione automatica e dispositivo di protezione:

Questa macchina utensile è dotata del dispositivo di lubrificazione automatica a pressione parziale volumetrica originale di Taiwan, che può lubrificare automaticamente varie coppie di movimento come guide, viti a ricircolo di sfere, cremagliere, ecc., senza punti morti e garantire la durata della macchina utensile. L'asse X e l'asse Y della macchina utensile sono dotati di protezioni antipolvere e sono installati deflettori a prova di spruzzi attorno al banco di lavoro.

Specifiche:
