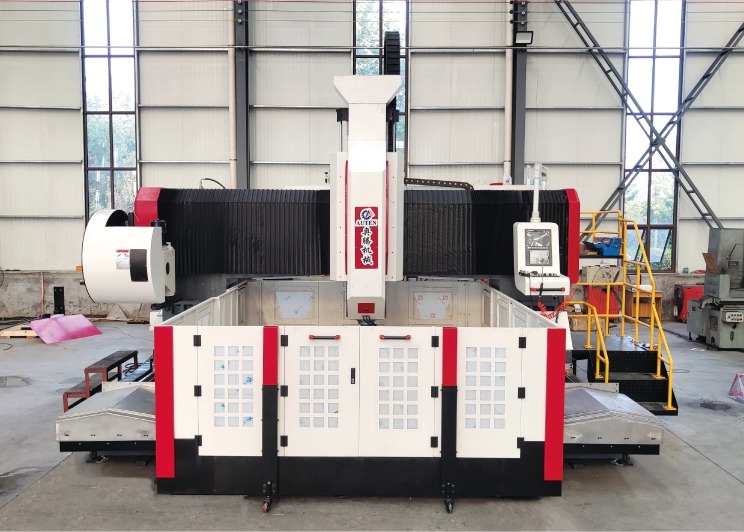

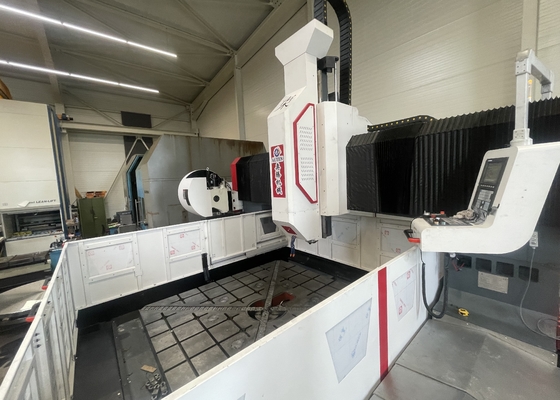

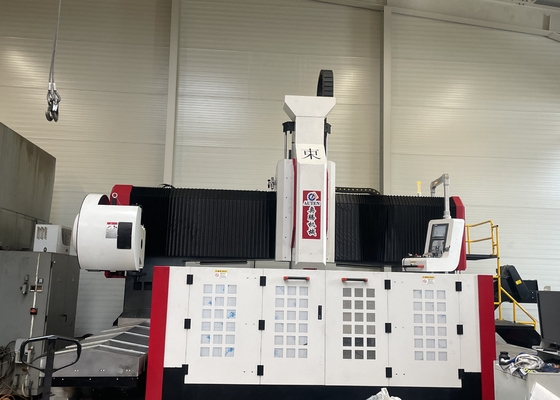

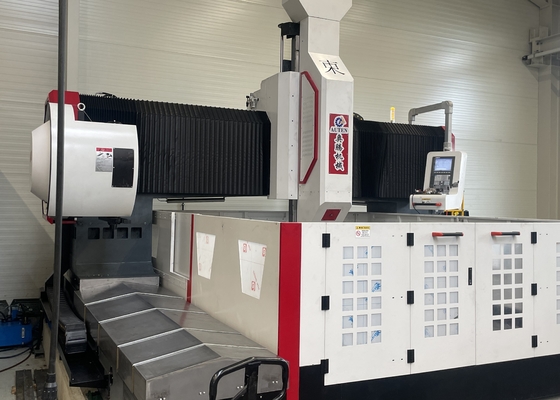

Altezza di grembiule 800 mm CNC Grembiule di lavorazione flange Plate macchina di perforazione spindle conico BT50
Convogliatore automatico di frammenti e dispositivo di raffreddamento circolante:
C'è un trasportatore automatico di chip nella parte posteriore del banco di lavoro e un filtro alla fine.L'uscita è collegata al sistema centrale di filtraggio dell'acqua con un tuboIl liquido di raffreddamento scorre nel trasportatore di chip, la pompa di sollevamento del trasportatore di chip pompa il liquido di raffreddamento nel sistema di filtraggio centrale di uscita,e la pompa di raffreddamento ad alta pressione fa circolare il liquido di raffreddamento filtrato per il raffreddamento del taglioÈ inoltre dotato di un carrello per il trasporto di rottami, che è molto conveniente per il trasporto di rottami di ferro.Quando si effettuano trivellazioni ad alta velocità, lo strumento viene raffreddato da una presa d'acqua interna e il raffreddamento esterno viene utilizzato per la fresatura leggera.
Avviso automatico di basso livello dell'acqua
1Quando il liquido di raffreddamento nel filtro è al livello medio, il sistema si connetterà automaticamente al motore per avviare, e il liquido di raffreddamento nel trasportatore di chip fluirà automaticamente nel filtro.Quando raggiunge un livello elevato, il motore smetterà automaticamente di funzionare.
2Quando il liquido di raffreddamento nel filtro è a basso livello, il sistema richiede automaticamente all'indicatore di livello di allarme, il mandrino ritira automaticamente lo strumento e la macchina smette di funzionare.
Funzione di memoria di spegnimento:
L'operazione viene interrotta a causa di un improvviso guasto di corrente, ecc. Utilizzare questa funzione per trovare rapidamente e facilmente l'ubicazione dell'ultimo foro forato prima del guasto di corrente.Gli operatori possono passare rapidamente al passo successivo, risparmiando tempo di ricerca.
Interferometro laser:
L'interferometro laser viene utilizzato per calibrare, verificare e compensare con precisione l'errore di passo, il controsfrutto, la precisione di posizionamento, la precisione di ripetizione del posizionamento, ecc., per garantire la dinamica,stabilità statica e precisione di lavorazione della macchinaOgni macchina utilizza una barra a sfera britannica RENISHAW per calibrare la vera precisione del cerchio e la precisione geometrica della macchina.viene effettuato un esperimento di taglio circolare per garantire la precisione di lavorazione 3D della macchina e la precisione del cerchio.
SSpecificità:
| Dimensione del pezzo |
LxW |
3000x3000 mm |
| Altezza del grattacielo |
800 mm |
| Testa di potenza di perforazione |
Quanti? |
1 |
| Conico di fusione |
BT1 commercio |
| Diametro di perforazione massimo |
Φ80 mm |
| Spessore massimo |
≤ 180 mm |
| Diametro del tap |
M3-M28 mm |
| Velocità del mandrino |
30 ~ 3000 giri/min |
| Potenza del motore servospindle |
30 kW |
| Distanza dall'estremità inferiore dello spinello al tavolo di lavoro |
200-800 mm |
|
Movimento laterale della testina motrice
(asse X)
|
Max.curva orizzontale |
3000 mm |
| Velocità di movimento laterale |
0~9 giri/min |
| Potenza del servomotore per il movimento laterale |
1x2,4 kW |
| Movimento longitudinale del grattacielo (asse Y) |
Max. corsa di alimentazione |
3000 mm |
| Velocità di movimento dell'alimentazione |
0~9 m/min |
| Potenza del servomotore di alimentazione |
2x2,4 kW |
| Movimento verticale dell'alimentazione del ram (asse Z) |
Max. colpo |
600 mm |
| Velocità di movimento |
0~8 m/min |
| Potenza del servomotore |
1x2,4 kW |
| Precisione di posizionamento su tre assi |
X/Y/Z/A/B/C |
0-0,02 mm/1000 mm |
| Precisione di posizionamento ripetuta su tre assi |
X/Y/Z/A/B/C |
0-0,01 mm/1000 mm |
| Peso della macchina |
/ |
Circa 28 T |
| Dimensione complessiva |
LxWxH |
4800x4500x3200 mm |
