Dimensioni del pezzo: 3000*3000, Foratrice CNC per piastre BT50, Potenza motore mandrino servo 30 KW

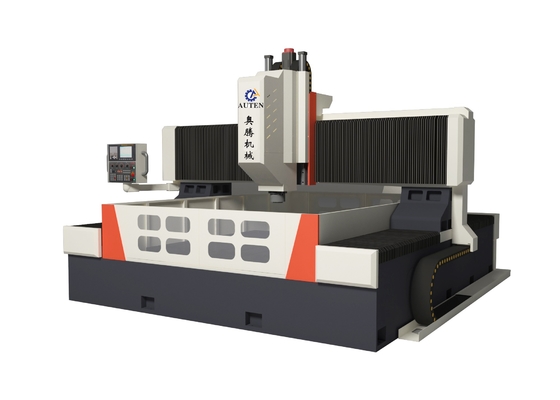

Modello di foratrice a piastra CNC PHD3030 per dimensioni del pezzo 3000*3000, potenza motore mandrino servo da 30 KW

Testa di foratura:

La testa di foratura adotta un motore mandrino servo dedicato e la cinghia sincrona dentata decelerata per aumentare la coppia per azionare il mandrino di precisione. Il mandrino adotta i primi tre cuscinetti a contatto angolare giapponesi a cinque file posteriori per ottenere un cambio di velocità continuo. Il mandrino è dotato di un sistema di cambio utensile pneumatico per consentire la sostituzione dell'utensile in modo rapido e conveniente, l'avanzamento è azionato da un servomotore e una vite a sfera. Gli assi X e Y possono essere collegati, utilizzando il controllo a semi-circuito chiuso, che può realizzare funzioni di interpolazione lineare e circolare. L'estremità del mandrino è un foro conico BT50, dotato di giunto rotante ad alta velocità Rotofors italiano e può utilizzare il centro di foratura a U ad alta velocità per scaricare l'acqua.

Dispositivo di lubrificazione automatica e dispositivo di protezione:

Dotato di un dispositivo di lubrificazione automatica a pressione parziale volumetrica originale di Taiwan, può lubrificare automaticamente varie coppie di movimento come guide, viti, cremagliere, ecc., senza angoli morti e garantire la durata della macchina utensile. Gli assi X e Y della macchina utensile sono dotati di coperture protettive antipolvere e sono installati deflettori a prova di spruzzi attorno al banco di lavoro.

Sistema di controllo CNC GSK:

Sistema speciale per foratrice CNC GSK. Il motore è azionato da un servomotore a valore assoluto ad alta precisione, interfaccia RS232 e display a colori, interfaccia operativa cinese, ingresso USB in loco/esterno.

1. Con funzione di rottura truciolo, il tempo di rottura truciolo e il ciclo di rottura truciolo possono essere impostati sull'interfaccia uomo-macchina.

2. Con la funzione di sollevamento utensile, l'altezza di sollevamento utensile può essere impostata sull'interfaccia uomo-macchina. Quando si fora a questa altezza, la punta viene sollevata rapidamente sulla parte superiore del pezzo, quindi trucioli, quindi avanzamento rapido sulla superficie di foratura e commutazione automatica.

3. Le scatole di controllo operative centralizzate e le unità portatili adottano sistemi di controllo numerico per facilitare la programmazione, l'archiviazione, la visualizzazione e la comunicazione. L'interfaccia operativa ha le funzioni di dialogo uomo-macchina, compensazione degli errori e allarme automatico.

4. L'apparecchiatura ha la funzione di anteprima e re-ispezione della posizione del foro prima della lavorazione e l'operazione è molto conveniente.

Sistema di filtrazione dell'acqua centrale:

Dotato di un sistema di filtrazione dell'acqua centrale, che può filtrare efficacemente le impurità nel refrigerante di taglio. Il sistema di spruzzatura dell'acqua interno può impedire che i perni di ferro si avvolgano sull'utensile durante la lavorazione, ridurre l'usura dell'utensile, prolungare la durata dell'utensile, migliorare la finitura superficiale del pezzo e la punta dell'utensile. Il perno di uscita dell'acqua ad alta pressione può proteggere bene la superficie del pezzo, proteggere il giunto rotante ad alta velocità, impedire alle impurità di bloccare il giunto rotante e migliorare la qualità complessiva del pezzo e migliorare l'efficienza del lavoro.

Specifiche:
