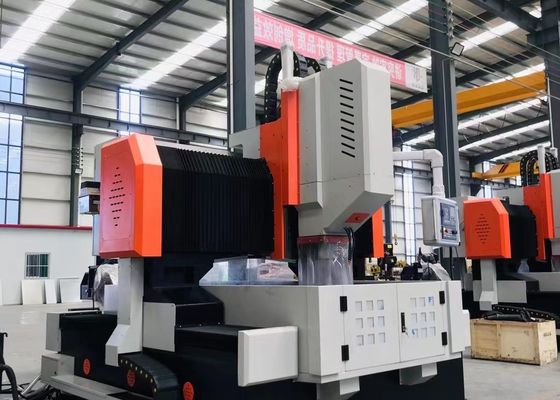

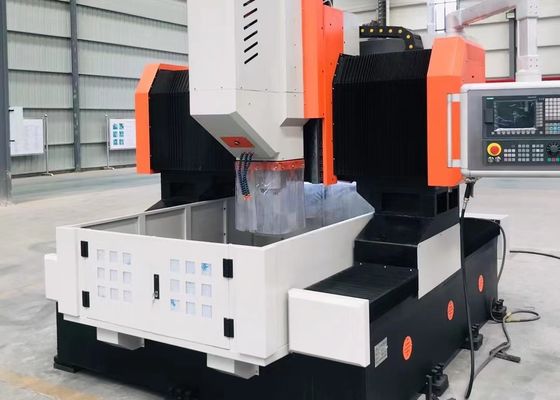

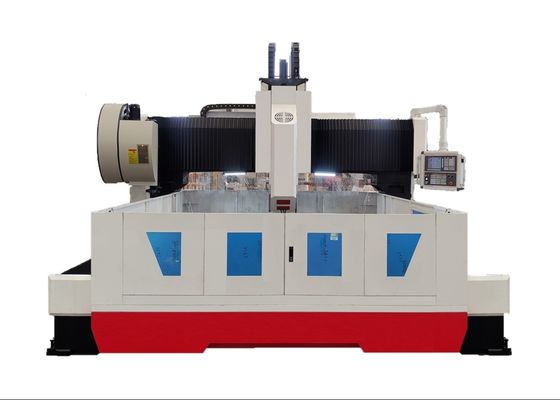

Macchine per la perforazione e la fresatura a piastra CNC ad alta velocità Modello PHD2020
Sella mobile:
La sella mobile è un componente strutturale in ghisa di precisione, dotato di due slitte lineari CNC a carico elevato, un insieme di viti a sfera di precisione,con un'unità di accensione superiore a 20 W,Questa configurazione bilancia il peso della testa di potenza, riducendo il carico sulla vite e prolungandone la durata di vita.abilitare azioni quali il rapido avanzamento, alimentazione di lavoro, ritratto rapido e arresto.
Testa di perforazione:
La testa di potenza di perforazione adotta un servo spindle motor dedicato, che spinge un spindle di precisione dedicato attraverso una cintura sincrona dentata per aumentare la coppia.Lo spinello adotta un portante di contatto angolare giapponese a sei righe di tipo quattro anteriore e due posteriore per ottenere un cambio di velocità senza gradiniIl fusibile è dotato di un sistema pneumatico di cambio utensile per rendere la sostituzione degli utensili rapida e conveniente.Gli assi X e Y possono essere collegati e viene adottato un controllo a circuito semicercato per realizzare funzioni di interpolazione lineare e circolareL'estremità del fusibile è un foro conico BT50, dotato di un giunto rotativo ad alta velocità, e può essere lavorato con un'uscita centrale di trivellazione ad alta velocità in U.
Dispositivo di trasmissione
Esso adotta una progettazione di alta precisione di rotaie guida e slider importate da Taiwan, che funziona senza intoppi e migliora efficacemente la capacità di carico pesante.
1L'asse X e l'asse Z adottano rispettivamente due guide lineari rotanti come piste guida e portanti per il movimento laterale e longitudinale.Può soddisfare i requisiti tecnici di perforazione ad alta velocità. La trasmissione a asse X e a asse Z adotta servomotori CA per guidare la vite a sfera di precisione a rotazione e realizzare il movimento lineare.
2Su entrambi i lati dell'asse Y si trovano due guide lineari a rotolamento pesante, una delle quali è una struttura sospesa lateralmente, che insieme formano la pista scorrevole dell'asse Y.Può soddisfare i requisiti di elevata resistenza rigidità del telaio del portiere, e può anche soddisfare i vantaggi tecnici di basso coefficiente di attrito, velocità di movimento rapida, buone prestazioni di assorbimento delle vibrazioni e lunga durata di vita.La trasmissione a asse X adotta la tecnologia di azionamento sincrono a doppio servomotore, cioè un servomotore su ciascun lato, guida sincronicamente la vite a sfera a ruotare, guida il telaio del portiere a muoversi e realizza la lavorazione CNC.
Dispositivo di lubrificazione automatica e dispositivo di protezione:
Questa macchina utensile è dotata di un dispositivo di lubrificazione automatica a pressione parziale volumetrica di fabbricazione taiwanese, in grado di lubrificare automaticamente i binari di guida, le viti di piombo,di larghezza superiore a 50 mmGli assi X e Y della macchina utensile sono dotati di coperture protettive antipolvere,e scudi anti-splash impermeabili sono installati intorno al banco di lavoro.
Interferometro laser:
Ogni dispositivo è calibrato con l'interferometro laser API americano per ispezionare con precisione e compensare l'errore di passo, la reazione negativa, l'accuratezza di posizionamento, l'accuratezza di posizionamento ripetuto, ecc.,per garantire la stabilità dinamica e statica e la precisione di lavorazione della macchinaPer garantire la precisione di elaborazione 3D e la circolarità della macchina.
