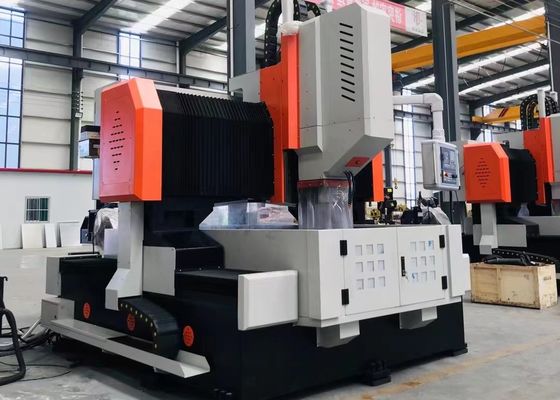

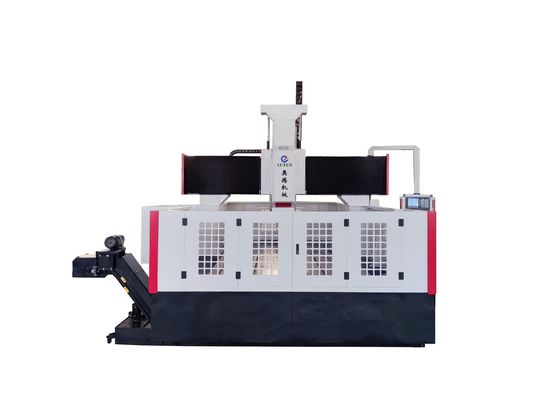

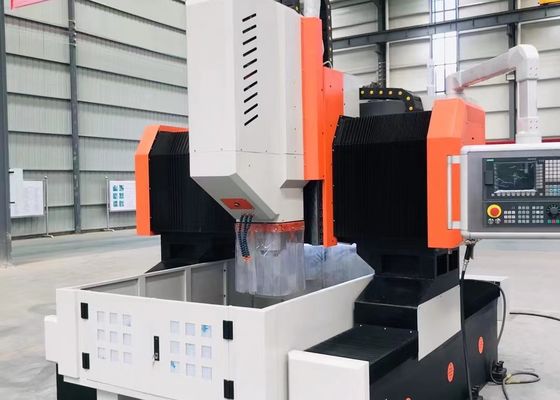

Macchina foratrice CNC per piastre stabile e durevole per pezzi 2000 X 2000mm, diametro 50 mm per lavorazioni di piastre/componenti strutturali ad alta precisione

Applicazione:

La foratrice e fresatrice a portale CNC è progettata principalmente per eseguire operazioni di foratura, smussatura, maschiatura e fresatura su componenti a piastra/strutturali, inclusi flange, dischi, anelli e piastre, all'interno del suo intervallo di lavorazione effettivo, indipendentemente dal loro spessore. È in grado di forare sia fori passanti che fori ciechi in parti monomateriale e materiali compositi. Il processo di lavorazione è controllato digitalmente, garantendo un funzionamento estremamente intuitivo e supporta la produzione automatizzata con elevata precisione, adattabilità a molteplici varietà di prodotti e scalabilità per la produzione di massa.

Struttura dell'attrezzatura:

L'attrezzatura è composta principalmente da un banco di lavoro, un portale mobile, una slitta mobile, una testa di foratura e fresatura, un sistema di lubrificazione automatico, un meccanismo di protezione, un dispositivo di raffreddamento a circolazione, un sistema di controllo numerico e un sistema elettrico. Supportata e guidata da coppie di guide a rulli e azionata da coppie di viti a ricircolo di precisione, la macchina vanta un'elevata precisione di posizionamento e ripetibilità.

Base macchina e banco di lavoro:

La base della macchina subisce saldatura, seguita da ricottura e lavorazione di precisione, garantendo un'eccezionale rigidità dinamica e statica con stabilità dimensionale permanente.Due guide lineari di alta precisione sono montate su entrambi i lati della base, consentendo una distribuzione uniforme della forza sui cursori della guida e migliorando significativamente la rigidità, la resistenza alla trazione e la resistenza alla compressione della macchina.Il sistema di azionamento impiega servomotori CA abbinati a gruppi di viti a ricircolo di sfere di precisione per l'azionamento a doppia faccia, facilitando il movimento del portale lungo l'asse Y.Inoltre, il banco di lavoro è integrato con un sistema di bloccaggio a cilindro idraulico per il fissaggio sicuro del pezzo.

Portale mobile:

Il portale mobile è costruito con fusioni in ghisa grigia (HT250), con due guide lineari a rulli ad altissimo carico montate sulla sua faccia anteriore.Un set di viti a ricircolo di sfere di precisione, in combinazione con un servomotore, consente alla piastra scorrevole della testa di potenza di attraversare l'asse X e la testa di foratura è fissata a questa piastra scorrevole.Il movimento del portale è facilitato da un servomotore, che aziona la rotazione del dado a vite a ricircolo di sfere sulla vite a ricircolo di sfere tramite un accoppiamento di precisione per ottenere un movimento fluido e preciso.

Specifiche:
