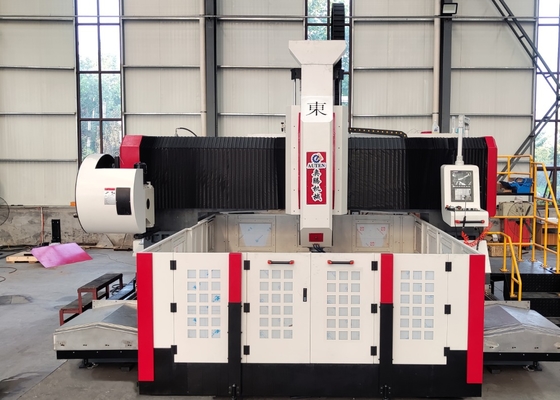

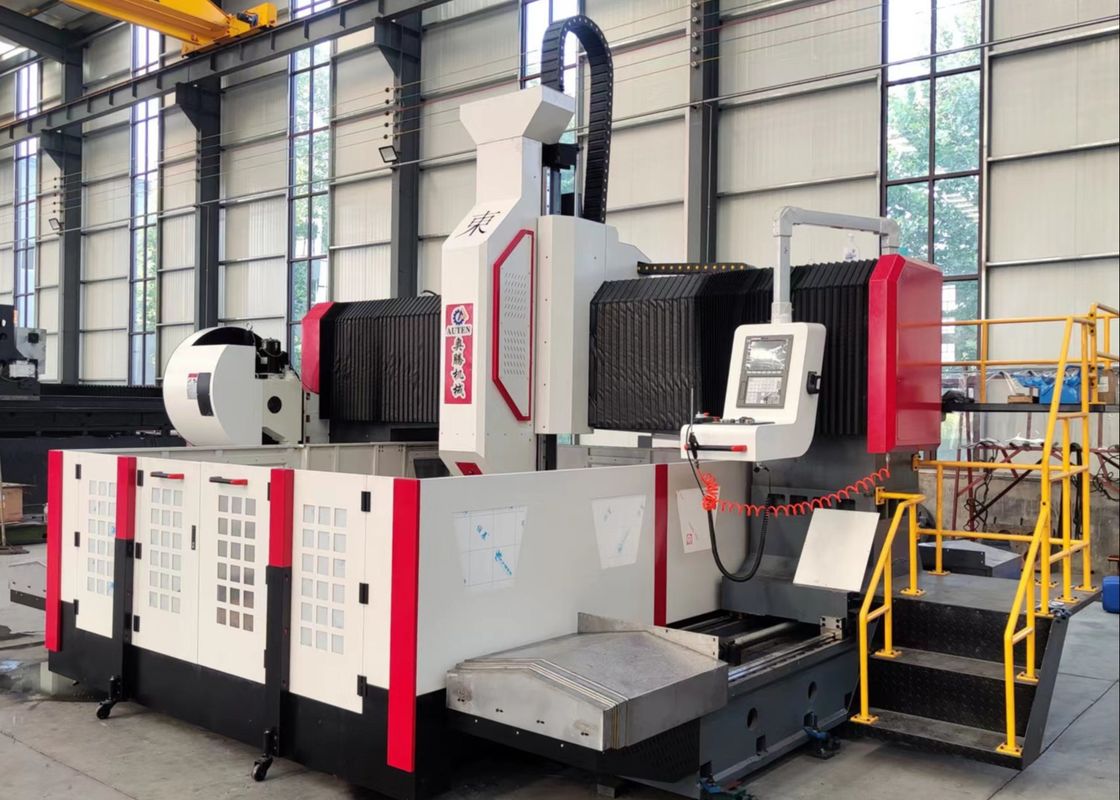

Alta velocità CNC Piastra Foratura e Fresatura Macchina Modello PHD2525
Applicazione:
Utilizzato per foratura, smussatura, maschiatura e fresatura di parti di piastre/strutture.
È utilizzato principalmente per la foratura ad alta efficienza di flange, dischi, anelli, piastre e altri pezzi il cui spessore rientra nell'intervallo effettivo. È possibile realizzare fori passanti e fori ciechi su parti di un singolo materiale e materiali compositi. Il processo di lavorazione della macchina utensile è controllato digitalmente e il funzionamento è molto comodo. Può realizzare automazione, alta precisione, molteplici varietà e produzione di massa.
Struttura della macchina:
Il basamento della macchina è fuso, composto principalmente da tavola, portale mobile, slitta mobile, testa di foratura e fresatura, dispositivo di lubrificazione automatica, dispositivo di protezione, dispositivo di raffreddamento a circolazione, sistema di controllo digitale, sistema elettrico, ecc. Supporto e guida a coppia di guide rigide a rulli, azionamento a coppia di viti a ricircolo di sfere di precisione, la macchina utensile ha un'elevata precisione di posizionamento e precisione di ripetizione del posizionamento.
1. Basamento e banco di lavoro:
Il basamento è un pezzo saldato a tubo rettangolare, che viene ricotto ad alta temperatura prima della lavorazione e ricotto due volte dopo la semifinitura per rimuovere le sollecitazioni, e quindi rifinito, il che può garantire la stabilità della precisione della macchina utensile. Il banco di lavoro è un getto integrale di ghisa grigia (HT250), che viene rifinito dopo la seconda ricottura e trattamento di invecchiamento, con buona rigidità dinamica e statica e nessuna deformazione. Ci sono scanalature a T ben pianificate sul piano della superficie di lavoro per il bloccaggio dei pezzi. Due guide lineari ad alta precisione sono installate su entrambi i lati della base del basamento, in modo che le guide possano essere sollecitate in modo uniforme e migliorare notevolmente la rigidità e la capacità di trazione e compressione della macchina utensile. Il sistema di azionamento adotta un servomotore CA e una coppia di viti a ricircolo di sfere di precisione. Far muovere il portale nella direzione dell'asse Y. I bulloni regolabili sono distribuiti sulla superficie inferiore del basamento, che può facilmente regolare il livello del banco di lavoro. I bulloni regolabili sono distribuiti sulla superficie inferiore del basamento, che può facilmente regolare il livello del banco di lavoro.
Portale mobile
Il portale mobile è fuso in ghisa grigia (HT250) e due guide lineari con capacità di carico ultra elevata sono installate sul lato anteriore del portale. Un set di coppia di viti a ricircolo di sfere di precisione e un servomotore fanno scorrere la piastra della testa di alimentazione nella direzione dell'asse X e le teste di alimentazione per la foratura sono installate sulla piastra della testa di alimentazione. Il movimento del portale è realizzato dal servomotore che aziona la rotazione del dado a sfera sulla vite a ricircolo di sfere attraverso l'accoppiamento di precisione.
Specifiche:
| Dimensione del pezzo |
LxL |
2500x2500 mm |
| Banco di lavoro |
Larghezza scanalatura a T |
28mm |
| Dtesta di foratura |
Qtà. |
1 |
| Cono mandrino |
BT50 |
| Diametro max. di foratura |
100 mm
(Punta a inserti in metallo duro)
|
| Φ80 mm (Punta a U) |
| Spessore max. |
≤180 mm |
| Diametro max. maschiatura |
M30 mm |
| Velocità mandrino |
30~3000 giri/min |
| Potenza motore mandrino servo |
30kW |
| Distanza dall'estremità inferiore del mandrino al banco di lavoro |
200-600mm |
|
Movimento laterale della testa di alimentazione
(Asse X)
|
Corsa orizzontale max. |
2500 mm |
| Velocità di movimento laterale |
0~8 m/min |
| Potenza/coppia servomotore per movimento laterale |
4,5kW/25Nm |
| Movimento longitudinale del portale (Y asse) |
Corsa di avanzamento max. |
2500 mm |
| Velocità di avanzamento |
0~8 m/min |
| Potenza/coppia servomotore di avanzamento |
2x4,5 kW/25Nm |
| Movimento di avanzamento verticale (asse Z) |
Corsa max. |
600 mm |
| Velocità di movimento |
0~5 m/min |
| Potenza/coppia servomotore |
4,5kW/25Nm |
| Precisione di posizionamento a tre assi |
X/Y |
≤0,05mm/1000mm |
| Precisione di ripetizione del posizionamento a tre assi |
X/Y |
≤0,03mm/1000mm |
| Sistema pneumatico |
Pressione di alimentazione dell'aria compressa |
≥0,4MPa |
| Convogliatore trucioli e raffreddamento |
Numero di convogliatori trucioli |
2 |
| Velocità di rimozione trucioli |
1m/min |
| Potenza motore convogliatore trucioli |
2X0,75kW |
| Metodo di raffreddamento |
Raffreddamento interno (70 bar) + raffreddamento esterno |
| Sistema di lubrificazione utomatico |
Pressione di lubrificazione |
2MPa |
| Quantità di riempimento olio punto di lubrificazione |
0,1mL |
| Ciclo di lubrificazione |
6-10min |
|
Sistema elettrico
|
Sistema CNC |
Siemens 828D |
| Numero di assi CNC |
3 |
| Cambio utensile |
Tipo a disco |
24 posizioni utensile |
| Dimensione complessiva |
LxPxH |
6000x4300x2700 mm |
