Fresatrice e foratrice CNC per piastre 1600*1600mm, viti a sfera di precisione, servomotori

Grande immagine : Fresatrice e foratrice CNC per piastre 1600*1600mm, viti a sfera di precisione, servomotori

Dettagli:

Place of Origin:	China
Marca:	Auten
Certificazione:	ISO9001
Model Number:	PHD1616

Termini di pagamento e spedizione:

Minimum Order Quantity:	1 set
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	100 sets/month

Contatto

Descrizione di prodotto dettagliata

LXW:	1600 x 1600 mm	Altezza del grattacielo:	600 mm
Taper a fusione:	BT1 commercio	Diametro di perforazione massimo:	Φ75 mm
Max. Spessore:	≤180 millimetro	Diametro del tap:	M3-M28
velocità del mandrino:	30~3000 r/min
Evidenziare:	Fresatrice e foratrice per piastre da 1600mm , Fresatrice e foratrice per piastre con servomotori

Macchine per la trivellazione e la fresatura di lamiere CNC Modello PHD1616

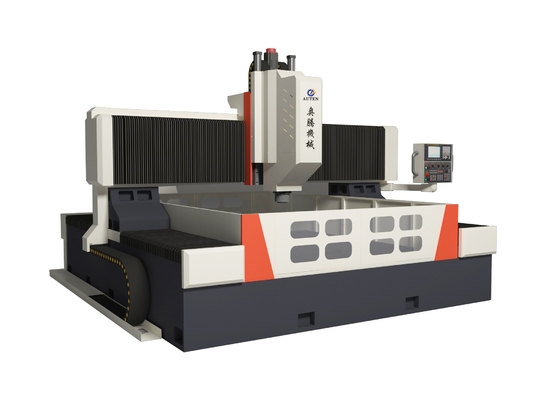

Fresatrice e foratrice CNC per piastre 1600*1600mm, viti a sfera di precisione, servomotori 0
Struttura della macchina:
Il letto della macchina è fonduto, composto principalmente da tavolo da lavoro, portiere mobile, sella mobile, testa di foratura e fresatura, dispositivo di lubrificazione automatica, dispositivo di protezione,dispositivo di raffreddamento circolante, sistema di controllo digitale, sistema elettrico, ecc.la macchina utensile ha un'elevata precisione di posizionamento e una precisione di posizionamento ripetuta.
1. WOrkbench
Il banco di lavoro è realizzato in ferro grigio (HT250), che è stato rifinito mediante temperatura secondaria e trattamento di invecchiamento a vibrazione, con una buona rigidità e nessuna deformazione.
2. Portale mobile:
Il portiere mobile è realizzato in ghisa grigia (HT250).una serie di viti a sfera di precisione e un servomotoreQuando si muove nella stessa direzione, la testa di potenza di perforazione è installata sulla piastra di slitta della testa di potenza.Il movimento del portiere è realizzato dalla rotazione della vite a sfera azionata dal servomotore attraverso il collegamento di precisione.

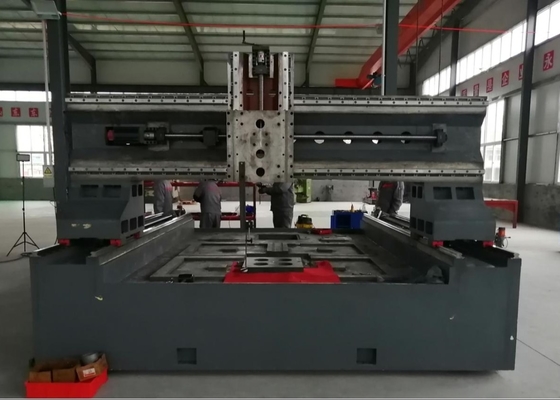

Fresatrice e foratrice CNC per piastre 1600*1600mm, viti a sfera di precisione, servomotori 1

3. sella mobile:
La sella scorrevole è una struttura in ghisa di precisione, dotata di due tavoli scorrevoli CNC ad altissimo carico.una serie di coppie di vite a sfera di precisione e un riduttore planetario ad alta precisione collegato al servomotore per guidare la potenza di perforazione La testa si muove nella direzione dell'asse Z, che può realizzare il veloce avanti, avanti, indietro veloce, fermarsi e altre azioni della testa di potenza.

Fresatrice e foratrice CNC per piastre 1600*1600mm, viti a sfera di precisione, servomotori 2

4. Testa di potenza di perforazione:

La testa di potenza di perforazione adotta un servo spindle motor dedicato e la cintura sincrona ingranaggiata decelera per aumentare la coppia per guidare il fusione di precisione.Il fusibile adotta i primi tre posteriori due cinque fila giapponese cuscinetti di contatto angolare per ottenere il cambiamento di velocità senza passo. Il fusibile è dotato di un sistema pneumatico di cambio utensili per consentire la sostituzione degli utensili veloce e conveniente, l'alimentazione è guidata da un servomotore e una vite a sfera.utilizzando il controllo a circuito semicercato, che può realizzare funzioni di interpolazione lineare e circolare.e può usare un centro di perforazione ad alta velocità per scaricare l'acqua.

SSpecificità:

Dimensione del pezzo	LxW	1600x1600 mm
Dimensione del pezzo	Altezza del grattacielo	600 mm
Dtesta di potenza di rimbalzo	Quanti?	1
	Conico di fusione	BT1 commercio
	Diametro di perforazione massimo	Φ75 mm
	Spessore massimo	≤ 180 mm
	Diametro del tap	M3-M28
	Velocità del mandrino	30 ~ 3000 giri/min
	Potenza del motore servospindle	15 kW
	Distanza dall'estremità inferiore dello spinello al tavolo di lavoro	200-600 mm
Movimento laterale della testina motrice (asse X)	Max.curva orizzontale	1600 mm
	Velocità di movimento laterale	0~9 giri/min
	Potenza del servomotore	2.4 kW
Movimento longitudinale del portiere (Yasse)	Max. corsa di alimentazione	1600 mm
	Velocità di movimento dell'alimentazione	0~9 m/min
	Potenza del servomotore	2x2,4 kW
Movimento verticale dell'alimentazione del ram (asse Z)	Max. colpo	400 mm
	Velocità di movimento	0~8 m/min
	Potenza del servomotore	2.4 kW (freno)
Precisione di posizionamento su tre assi	X/Y/Z/A/B/C	0-0,02 mm/1000 mm
Precisione di posizionamento ripetuta su tre assi	X/Y/Z/A/B/C	0-0,01 mm/1000 mm
Attrezzature:	Fabbricazione a partire da prodotti della voce 8528
Dimensione complessiva	LxWxH	5300x3400x2700 mm
