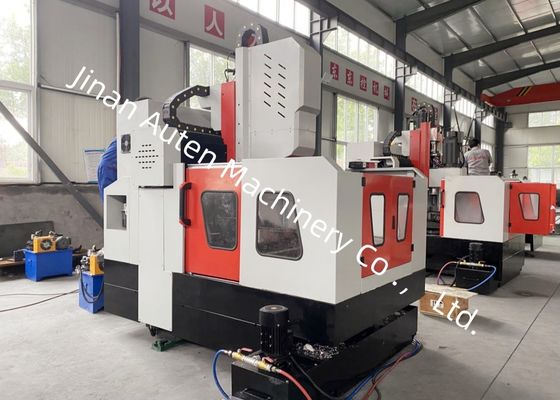

600 x 600 mm CNC per la trivellazione e la fresatura delle lamiere con sistema di controllo digitale e sistema elettrico

Applicazione:

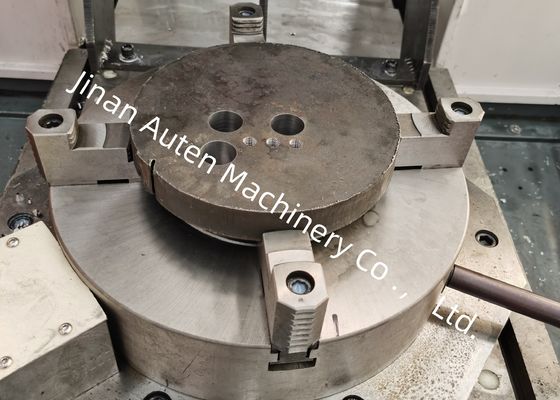

La foratrice e fresatrice a portale CNC è utilizzata principalmente per la foratura, la smussatura, la maschiatura e la fresatura di parti a piastra/strutturali con lo spessore di flange, dischi, anelli, piastre e altri pezzi entro il campo di applicazione. È possibile realizzare fori passanti e fori ciechi su parti di un singolo materiale e materiali compositi. Il processo di lavorazione è controllato digitalmente e l'operazione è molto comoda. Può realizzare automazione, alta precisione, molteplici varietà e produzione di massa.

Struttura dell'attrezzatura:
L'attrezzatura è fusa integralmente, composta principalmente da tavola di lavoro, portale a trave fissa, slitta mobile, testa di foratura e fresatura, dispositivo di lubrificazione automatica, dispositivo di protezione, dispositivo di raffreddamento a circolazione, sistema di controllo digitale, sistema elettrico, ecc. Supporto e guida con coppia di guide rigide a rulli, azionamento con coppia di viti a ricircolo di sfere di precisione, la macchina utensile ha un'elevata precisione di posizionamento e precisione di ripetibilità del posizionamento.

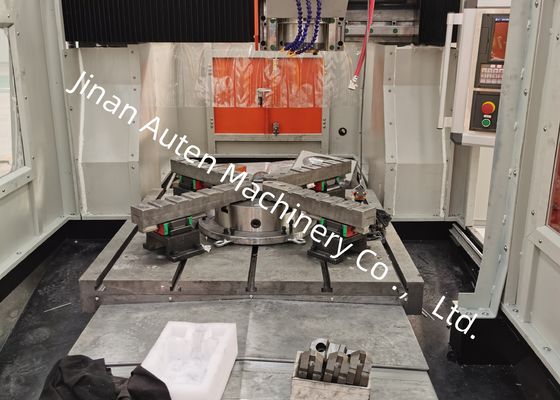

Tavola di lavoro a T:
La tavola di lavoro è realizzata in ghisa grigia (HT250), rifinita mediante tempra secondaria e trattamento di invecchiamento a vibrazione, con buona rigidità e assenza di deformazioni.

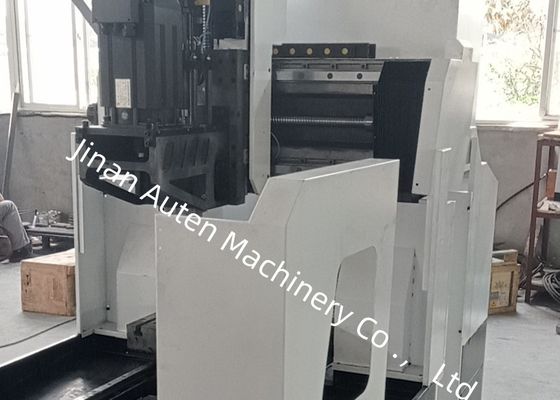

Portale a trave fissa:
Il portale è realizzato in ghisa grigia (HT250). Il lato anteriore del portale è dotato di due coppie di guide lineari a rulli ad altissima capacità portante, un set di viti a ricircolo di sfere di precisione e un servomotore per far muovere la piastra scorrevole della testa di alimentazione sull'asse Y, la testa di foratura è installata sulla piastra scorrevole della testa di alimentazione. Il movimento del portale è realizzato dalla rotazione della vite a ricircolo di sfere azionata dal servomotore attraverso l'accoppiamento di precisione.

Specifiche:
