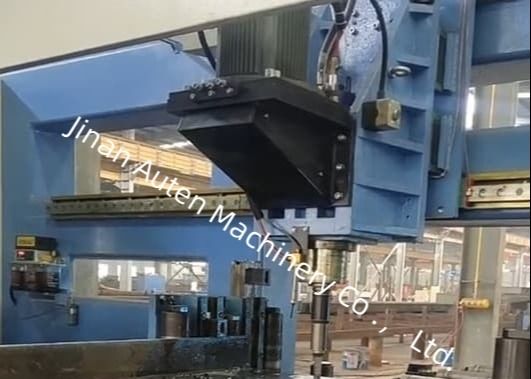

Larghezza 150 ∼ 1250 mm CNC H Beam Drilling Marking And Tapping Machine BT40 Spindle Bore Taper

Gamma di larghezza 150～1250mm Macchina per foratura, marcatura e maschiatura di travi a H CNC BT40 Cono mandrino

Componenti:

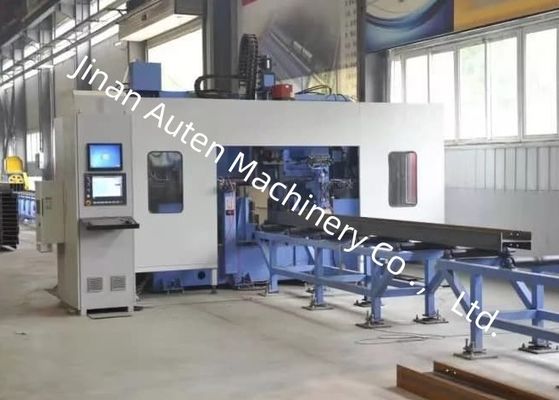

Questa linea di produzione è composta principalmente da componenti tra cui un tavolo orizzontale di carico del materiale, una macchina principale di foratura 3D, un canale di alimentazione di foratura 3D, un dispositivo di alimentazione di foratura 3D, un canale di scarico di foratura 3D, un sistema di raffreddamento, un sistema idraulico, un sistema pneumatico, un sistema di lubrificazione, un sistema elettrico e altri.

La linea di produzione adotta un letto fisso e una struttura del pezzo mobile, che facilita la produzione automatizzata.

Specifiche principali:

1. Tavolo orizzontale di carico del materiale

È composto da una staffa del tavolo del materiale, una catena trasportatrice, un motore di riduzione e altri componenti, che servono a trasportare i materiali in acciaio al canale di alimentazione.

Il tavolo orizzontale di carico del materiale è collegato alla raddrizzatrice acquistata dal cliente.

2. Canale di alimentazione di foratura tridimensionale

Il canale di alimentazione di foratura tridimensionale utilizza un rullo motorizzato per collegarsi alla raddrizzatrice in loco del cliente, ricevere i profili raddrizzati e trasportarli automaticamente alla posizione di bloccaggio del carrello di alimentazione. In questa configurazione, l'altezza del piano superiore del rullo da terra è di 800 mm; se l'altezza della raddrizzatrice differisce, le regolazioni devono essere effettuate dall'utente.

Il canale di alimentazione è progettato per trasportare i pezzi da lavorare. Un interruttore fotoelettrico è installato all'estremità anteriore del canale per rilevare l'estremità anteriore del pezzo e determinare il riferimento di lavorazione in direzione X. Il dispositivo di spinta laterale preme il pezzo contro i rulli di posizionamento laterali, ottenendo così un posizionamento approssimativo del pezzo nella direzione Y.

3. Carrello di alimentazione di foratura tridimensionale

È composto da ingranaggi, servomotori e manipolatori. Il manipolatore presenta un'eccellente rigidità e stabilità, in grado di sollevare e abbassare automaticamente in base alle specifiche del profilo e di bloccare automaticamente i pezzi. Una volta che il manipolatore blocca un pezzo, viene azionato dal servomotore e, sotto la trasmissione della cremagliera, il pezzo viene alimentato nella direzione X, garantendo la precisione di lavorazione longitudinale delle operazioni di foratura.
