100 mm altezza di grondaio Alta performance CNC Plate Drilling Machine 22kw Servo Spindle Motor Power
Applicazione dell'apparecchiatura:
Questa serie di macchine CNC per la trivellazione e la fresatura è utilizzata principalmente per le operazioni di perforazione, cammeratura, collaudo, fresatura e foratura su parti di piastre / componenti strutturali.Perfora con efficienza i fori nei pezzi da lavorare come le flangeIl sistema è in grado di perforare fori e buchi ciechi su parti di singolo materiale e su materiali compositi.L'elaborazione della macchina utensile è controllata digitalmenteIl sistema di produzione è dotato di un sistema di controllo automatizzato, di alta precisione, di varietà e di produzione su larga scala.
Struttura dell'apparecchiatura:

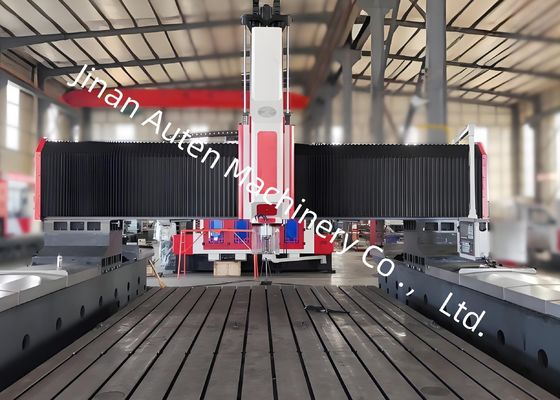

Questa attrezzatura è costituita principalmente da un banco di lavoro a letto fonduto, da un portiere mobile, da una sella mobile, da una testina di perforazione e fresatura, da un dispositivo di lubrificazione automatica e da un dispositivo di protezione,un dispositivo di raffreddamento circolanteLe guide di rotolamento forniscono supporto e guida, mentre gli azionamenti a vite di precisione garantiscono un'elevata precisione di posizionamento e ripetibilità.
1. Letto e tavolo da lavoro:
Il letto e il tavolo di lavoro sono realizzati in ferro grigio (HT250) come fusioni integrali, sottoposti a ricottura secondaria e trattamento di invecchiamento,e sono lavorati con precisione per garantire un'eccellente rigidità dinamica e statica senza deformazioni. La superficie del tavolo di lavoro è dotata di fessure in T lavorate con precisione e disposte in modo razionale per il fissaggio dei pezzi da lavorare.assicurare una distribuzione uniforme della forza sui scivoli della guida, migliorando significativamente la rigidità della macchina utensile e la sua resistenza alle forze di trazione e di compressione.che consente al portiere di muoversi lungo l'asse YI bulloni regolabili sono distribuiti sulla base del letto, consentendo una comoda regolazione del livello orizzontale del letto e del tavolo da lavoro.
2Portale mobile:
Il portiere mobile è realizzato in ferro grigio (HT250) e dispone di due guide lineari a rullo ad altissimo carico installate sul lato anteriore del portiere.Un set di coppie di vite a sfera di precisione e un servomotore consentono allo slittatore della testa di potenza di muoversi nella direzione dell'asse XLe teste di potenza di perforazione sono installate sullo scivolo della testa di potenza.
3- Sella in movimento:
La sella mobile è un componente strutturale in ghisa di precisione, dotata di due guide lineari CNC ad alto carico, un set di gruppi di vite a sfera di precisione,con un'unità di accensione superiore a 20 W,È inoltre dotato di un cilindro a bilanciamento dell'azoto, che bilancia il peso della testa di alimentazione per ridurre il carico sulla vite a sfera e prolungare la sua vita utile.Spinge la testa di potenza di perforazione a muoversi nella direzione dell'asse Z, che consente funzioni come alimentazione rapida, alimentazione di lavoro, ritratto rapido e stop.
Tabella dei parametri tecnici:
| Nome |
Articolo |
Valore del parametro |
| Dimensioni massime di lavorazione del pezzo |
Lunghezza × Larghezza (mm) |
3000*2500 |
| Altezza del grattacielo (mm) |
1000 (può anche essere determinato sulla base della fondazione) |
| Scaffalatura |
Larghezza della fessura in T (mm) |
28 |
| Testa di trivellazione di tipo ram verticale |
Quantità (unità) |
1 |
| Foratura conica dello spinello |
BT1 commercio |
| Diametro di perforazione (acciaio al carbonio ordinario) (mm) |
Φ1-Φ90 |
| Diametro del tap (mm) |
M3-M30 |
| Velocità del mandrino (r/min) |
30 ~ 3000 |
| Potenza del motore del servospindle (kW) |
22 kW |
| Distanza dal lato inferiore del fusibile al tavolo di lavoro (mm) |
200-1200 |
| Movimento laterale della testina di propulsione (asse X) |
Distanza laterale massima (mm) |
2500 |
| Velocità di movimento laterale (m/min) |
0 ~ 8 |
| Potenza del servomotore a movimento laterale (kW) |
4.2*1 |
| Movimento longitudinale del grattacielo (asse Y) |
Distanza massima di alimentazione (mm) |
3000 |
| Velocità di movimento del mangime (m/min) |
0 ~ 8 |
| Potenza del servomotore (kW) |
4.2*2 |
| Movimento di alimentazione a scivolo verticale (asse Z) |
Viaggio massimo (mm) |
1000 |
| Velocità di movimento (m/min) |
0 ~ 6 |
| Potenza del servomotore (kW) |
3.6*1 (freno) |
| Precisione di posizionamento su tre assi |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisione di posizionamento ripetuta su tre assi |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Dimensioni esterne |
8200*6500*5000 mm |
