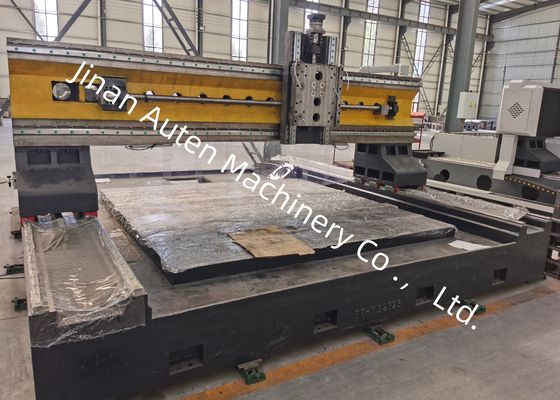

Fresatrice e foratrice CNC per piastre 3000x3000mm, diametro di foratura 80mm

Foratrice e fresatrice CNC da 3000x3000mm, diametro di foratura 80mm

Applicazione:

Adatta per foratura, smussatura, maschiatura e fresatura di componenti a piastra/strutturali.

È progettata principalmente per la foratura ad alta efficienza di pezzi come flange, dischi, anelli e piastre con spessore entro il campo di applicazione. La foratura di fori passanti e ciechi può essere eseguita sia su parti monomateriale che su materiali compositi. Il processo di lavorazione della macchina utensile è controllato digitalmente, offrendo un funzionamento estremamente comodo. Consente l'automazione, l'alta precisione, la produzione multi-varietà e la produzione di massa.

Specifiche:

Struttura della macchina:

Il basamento della macchina è di costruzione in ghisa, composto principalmente da un piano di lavoro, un portale mobile, una slitta mobile, una testa di foratura e fresatura, un dispositivo di lubrificazione automatico, un dispositivo di protezione, un dispositivo di raffreddamento a circolazione, un sistema di controllo digitale e un sistema elettrico, tra gli altri componenti. Adotta coppie di guide rigide a rulli per il supporto e la guida e coppie di viti a ricircolo di precisione per la trasmissione, garantendo che la macchina utensile raggiunga un'elevata precisione di posizionamento e precisione di ripetibilità.

1. Banco di lavoro:

Il banco di lavoro è fabbricato in ghisa grigia (HT250), sottoposto a finitura dopo una seconda tempra e trattamento di potenza per garantire una buona qualità interna e stabilità dimensionale. La superficie di lavoro presenta una struttura fusa.

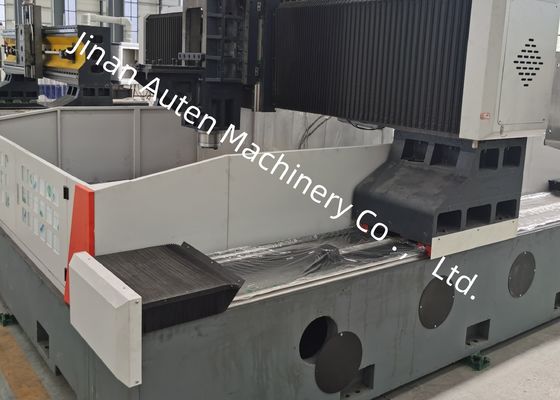

2. Portale mobile:

Il portale mobile è costruito in ghisa grigia (HT250). Il lato anteriore del portale è dotato di due coppie di guide lineari a rulli con capacità di carico ultra-elevata, un set di viti a sfera di precisione e un servomotore, che consentono collettivamente alla slitta della testa di potenza di funzionare come asse Y. Quando si muove nella stessa direzione, la testa di foratura è montata sulla piastra della slitta della testa di potenza. Il movimento del portale è ottenuto attraverso la rotazione della vite a ricircolo di sfere, che è azionata dal servomotore tramite un giunto di precisione.

È progettata principalmente per la foratura ad alta efficienza di pezzi come flange, dischi, anelli e piastre con spessore entro il campo di applicazione. La foratura di fori passanti e ciechi può essere eseguita sia su parti monomateriale che su materiali compositi. Il processo di lavorazione della macchina utensile è controllato digitalmente, offrendo un funzionamento estremamente comodo e consente l'automazione, l'alta precisione, la produzione multi-varietà e la produzione di massa.

Questi campioni coprono varie specifiche comuni e scenari di lavorazione, consentendo agli utenti di ispezionare direttamente la qualità della lavorazione, la precisione dimensionale e la finitura superficiale, fornendo così un riferimento tangibile per la valutazione delle prestazioni della macchina utensile e l'idoneità per esigenze di produzione specifiche.
