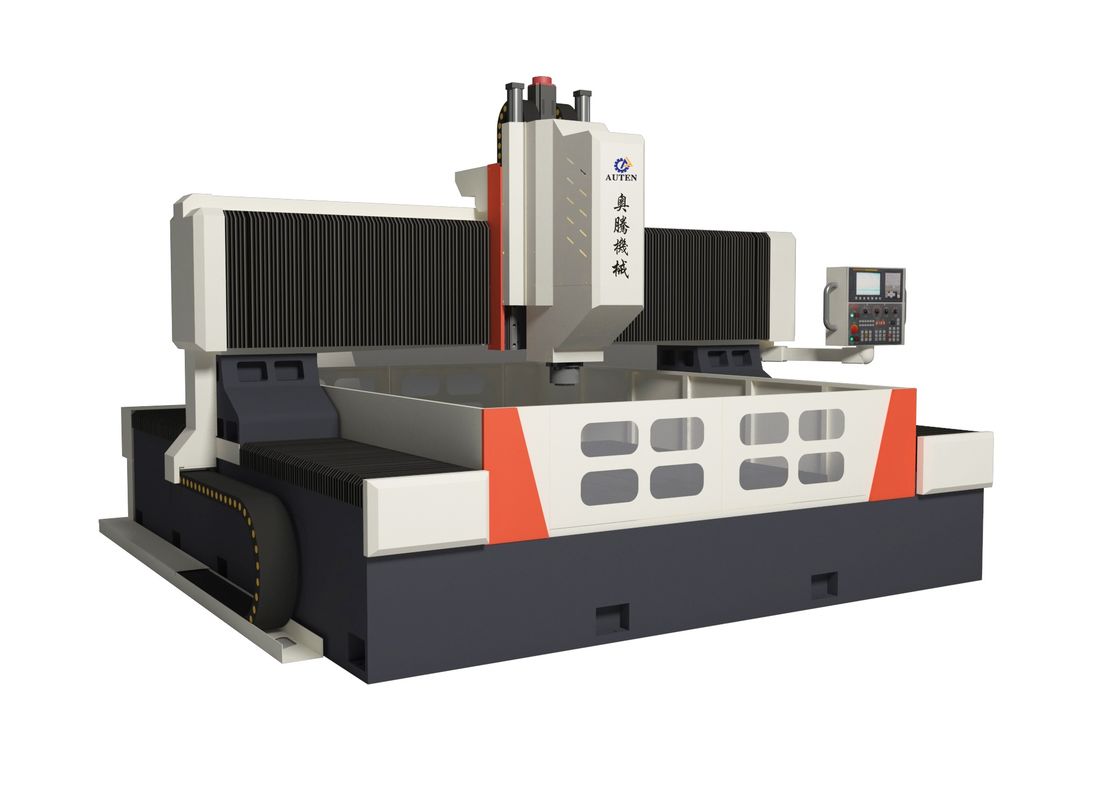

180 mm Spessore massimo della piastra CNC per la trivellazione e la trivellazione

180 mm Spessore massimo della piastra CNC per la trivellazione e la trivellazione

Applicazione:

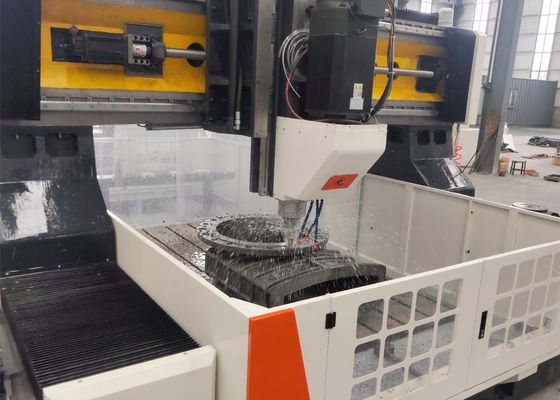

È utilizzato principalmente per la perforazione ad alta efficienza di pezzi di lavoro, inclusi flange, dischi, anelli e piastre con spessore entro il range effettivo.Attraverso buchi e buchi ciechi può essere perforato sia su parti mono-materiale e materiali compositi. Il processo di lavorazione della macchina utensile è controllato digitalmente, con un funzionamento altamente conveniente.e produzione di massa.

1. Testa di potenza di perforazione:

La testa di potenza di perforazione è dotata di un servo spindle motore dedicato che utilizza una cintura sincrona dentata per la riduzione della velocità e l'aumento della coppia per guidare un fusione di precisione specializzata.Il mandrino incorpora una configurazione di sei file di cuscinetti di contatto angolari giapponesi (quattro davanti e due dietro) per ottenere una variazione di velocità senza gradini.È dotato di un sistema pneumatico di cambio utensiliIl movimento di alimentazione è guidato da servomotori e viti a sfera. Gli assi X e Y sono in grado di collegarsi e adottare il controllo a ciclo semiclosso,abilitando funzioni di interpolazione lineare e ad arcoL'estremità del fusibile è dotata di un foro conico BT50 e di un giunto rotante ad alta velocità, che consente la lavorazione con un centro di perforazione U ad alta velocità.

2Dispositivo di trasmissione:

La progettazione di alta precisione dei binari guida e dei slider importati da Taiwan garantisce un funzionamento regolare e aumenta efficacemente la capacità di carico pesante.

a. L'asse X e l'asse Z utilizzano ciascuno due guide lineari di rotolamento come rotaie di guida e di carico per il movimento orizzontale e verticale, rispettivamente.Questa configurazione soddisfa i requisiti tecnici delle trivellazioni ad alta velocitàPer la trasmissione, l'asse X e l'asse Z utilizzano servomotori CA per guidare le viti a sfera di precisione in rotazione, ottenendo così un movimento lineare.

b. L'asse Y è dotato di due guide lineari di rotolamento per lavori pesanti su entrambi i lati, una delle quali presenta una struttura montata lateralmente, formando insieme il binario scorrevole dell'asse Y.Questa configurazione soddisfa gli elevati requisiti di rigidità e resistenza del telaio del portiere, offrendo al contempo vantaggi tecnici quali un basso coefficiente di attrito, un'elevata velocità di movimento, eccellenti prestazioni di assorbimento delle vibrazioni e una lunga durata di vita.La trasmissione dell'asse Y adotta la tecnologia di azionamento sincrono a doppio servomotore con un servomotore su ciascun lato che guida sincronicamente le viti a sfera per ruotare, spostando così il telaio del portiere e consentendo la lavorazione CNC.

3. Dispositivo di lubrificazione automatica e dispositivo di protezione:

Questa macchina utensile è dotata di un dispositivo di lubrificazione automatica a pressione parziale volumetrica originale di Taiwan,con una capacità di accumulo di calore superiore a 50 W,, viti e scaffalature senza zone morte, garantendo così la durata di servizio della macchina utensile.e i tamponi impermeabili sono installati intorno al banco di lavoro.

4. Trasportatore automatico di chip e dispositivo di raffreddamento circolante:

Un trasportatore automatico di chip è installato sul retro del banco di lavoro, con un filtro montato alla sua estremità. Il trasportatore automatico di chip adotta una struttura a catena piana.e la sua uscita è collegata al sistema centrale di filtrazione dell'acqua tramite un tuboIl liquido di raffreddamento scorre nel trasportatore di chip, dopo di che la pompa di sollevamento del trasportatore di chip pompa il liquido di raffreddamento nel sistema di filtrazione di uscita centrale.Il liquido di raffreddamento filtrato viene quindi circolato da una pompa di raffreddamento ad alta pressione per scopi di raffreddamento del taglio.

È inoltre dotato di un carrello per il trasporto di rottami, che facilita il trasporto comodo dei rottami di ferro.durante la perforazione ad alta velocità, lo strumento viene raffreddato mediante scarico interno dell'acqua, mentre il raffreddamento esterno viene utilizzato per le operazioni di fresatura leggera.

SSpecificità:
