PHD4080 Cnc Gantry-Type Mobile CNC Perforazione fresatura macchina di lamiera di acciaio flange scambiatore di calore

PHD4080 Macchina per foratura e fresatura CNC mobile di tipo a portale per piastre d'acciaio, flange, scambiatori di calore

Introduzione al prodotto:

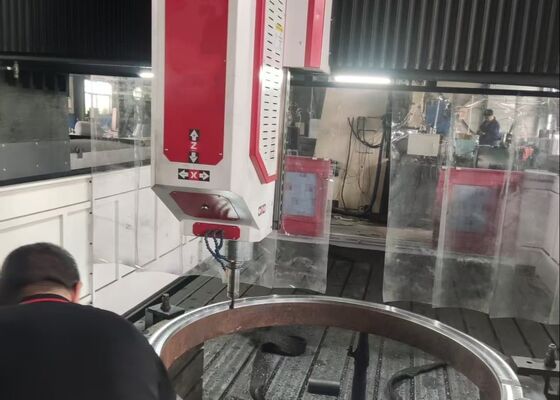

Questa attrezzatura è una macchina per foratura e fresatura CNC mobile ad alta velocità di tipo a portale, progettata principalmente per operazioni di foratura, maschiatura e fresatura su piastre d'acciaio, flange, scambiatori di calore, tubi, cuscinetti orientabili e altri pezzi simili. Supporta la foratura ad alta velocità con utensili in metallo duro e un sistema di raffreddamento interno. Dotata di un sistema di controllo basato su KND o CNC bus, la macchina offre un funzionamento intuitivo e supporta la lavorazione automatizzata ad alta precisione per la produzione di piccoli e medi lotti che coinvolgono diversi tipi di pezzi.

Configurazione del prodotto:

Caratteristiche del prodotto

1. La macchina è composta da un basamento, un banco di lavoro, un portale mobile, un gruppo di foratura verticale a montante, un sistema idraulico, un sistema pneumatico, un sistema di raffreddamento, un sistema di lubrificazione centralizzata, un sistema di controllo elettrico e un sistema automatico di rimozione trucioli.

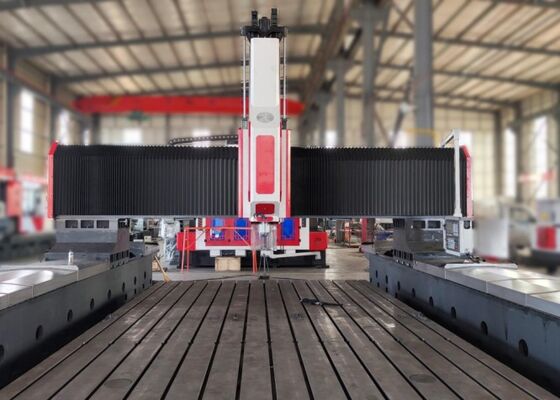

2. All'interno di questa serie di macchine, il banco di lavoro e il portale sono configurati come assemblaggi strutturali indipendenti, con il portale che si muove lungo due basi di supporto. Questo design migliora la rigidità di lavorazione, la precisione di posizionamento e le prestazioni di carico, garantendo un funzionamento stabile e affidabile durante i processi di foratura gravosi.

3. La macchina è dotata di un banco di lavoro di alta qualità realizzato in ghisa grigia HT300, che fornisce una base solida e stabile per la lavorazione di precisione.

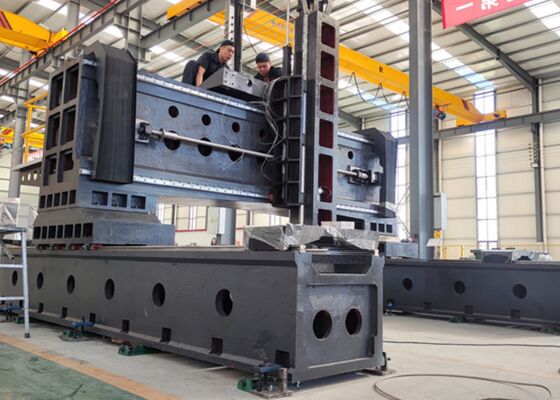

Il basamento e il banco di lavoro sono entrambi realizzati in ghisa grigia HT300 di prima qualità e sottoposti a due cicli di trattamento termico di rinvenimento per eliminare le tensioni interne. La loro configurazione strutturale separata aiuta a minimizzare la risonanza generata durante la foratura, migliorando così la stabilità di lavorazione e prolungando la durata degli utensili da taglio in metallo duro.

1. Il sistema automatico di rimozione trucioli e il sistema di raffreddamento a circolazione riducono i tempi di lavorazione ausiliaria e minimizzano l'intervento manuale. Gli operatori devono principalmente caricare e scaricare i pezzi e sostituire gli utensili di foratura, semplificando le operazioni di routine e aumentando l'efficienza produttiva complessiva.

2. La macchina è dotata di un mandrino BT50 di alta precisione prodotto in Taiwan, equipaggiato con un sistema di alimentazione del refrigerante interno per supportare una lavorazione efficiente con punte in metallo duro. Un cilindro pneumatico per il bloccaggio utensile consente cambi utensile comodi e rapidi. Il motore mandrino ad alta potenza è collegato tramite una trasmissione a cinghia sincrona azionata da servo, fornendo un'ampia gamma di velocità del mandrino per soddisfare i requisiti delle diverse applicazioni di lavorazione.

3. Questa macchina per foratura CNC è progettata per adattarsi alle caratteristiche specifiche del pezzo e ai requisiti di precisione di lavorazione, caratterizzata da un design strutturale compatto e capacità di lavorazione flessibili. Gestisce in modo efficiente schemi di fori disposti in configurazioni circolari o linee rette, offrendo foratura ad alta velocità con affidabile precisione posizionale. Con la sua configurazione pratica e le prestazioni di lavorazione costanti, la macchina fornisce una soluzione conveniente per la lavorazione di precisione di lamiere.

La macchina per foratura di piastre CNC di tipo a portale è una robusta soluzione industriale sviluppata per la lavorazione di precisione di pezzi a forma di piastra e componenti strutturali. È particolarmente adatta per la lavorazione di flange, dischi, anelli, piastre piane e componenti simili, a condizione che i loro spessori di materiale rimangano entro l'intervallo di lavorazione effettivo specificato dalla macchina.

Negli impianti di fabbricazione di acciaio strutturale, la macchina esegue foratura e fresatura di precisione su piastre strutturali, piastre di connessione e componenti correlati, supportando un assemblaggio accurato e connessioni strutturali affidabili. Nel settore dell'energia eolica, fornisce lavorazioni di alta precisione per componenti di torri di turbine eoliche e assemblaggi di flange, contribuendo a garantire l'accuratezza dimensionale e l'affidabilità strutturale in condizioni ambientali impegnative, inclusi forti venti e fluttuazioni di temperatura. Nella costruzione di ponti, l'attrezzatura lavora travi di ponti, componenti di supporto e parti strutturali associate, consentendo la produzione di connessioni accurate e durevoli progettate per resistere a carichi dinamici durante la vita utile del ponte.
