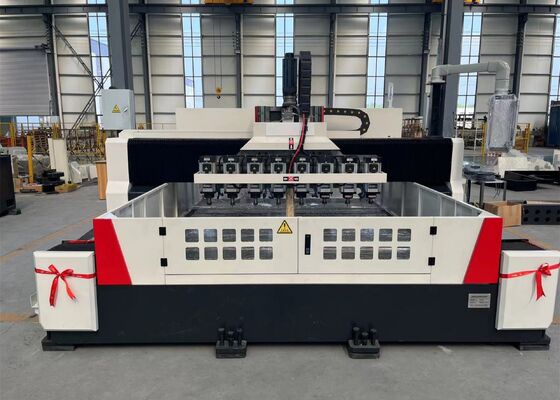

Macchina per la perforazione CNC ad alta velocità per piastre a setaccio di tipo gantry Modello SPD3010

Macchina per la perforazione CNC ad alta velocità per piastre a setaccio di tipo gantry Modello SPD3010

Applicazioni:

Esso è utilizzato principalmente per la perforazione efficiente di pezzi da lavorare quali piastre a setaccio e piastre sottili entro il loro intervallo di spessore effettivo.Può perforare i fori in entrambi i singolo materiale e materiale composito partiIl processo di lavorazione è controllato digitalmente, rendendo l'operazione molto conveniente.

Configurazione dei parametri:

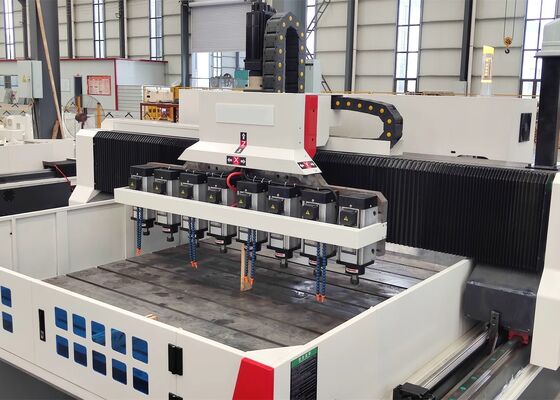

Struttura della macchina:

composto principalmente da un tavolo da lavoro, un portiere mobile, una sella mobile, molteplici teste di trivellazione, un dispositivo di lubrificazione automatica, dispositivi di protezione, un dispositivo di raffreddamento circolante,un sistema di controllo digitaleSostenuta e guidata da coppie di guide di rotolamento e azionata da coppie di viti a piombo di precisione, la macchina utensile possiede un'elevata precisione di posizionamento e ripetibilità.

1- Tavolo di lavoro:

Il letto e il tavolo di lavoro sono fusioni integrali di ferro grigio (HT250), lavorati con precisione dopo ricottura secondaria e trattamento di invecchiamento,che si traduce in un'eccellente rigidità dinamica e statica e nessuna deformazioneLa superficie del tavolo di lavoro è dotata di slot in T finemente lavorati e disposti in modo razionale per la fissatura del pezzo di lavoro.assicurando una distribuzione uniforme della forza sulle diapositive di guida e migliorando significativamente la rigidità e la resistenza alla trazione e alla compressione della macchina utensileIl sistema di azionamento utilizza un servomotore CA e una coppia di viti a sfera di precisione per l'azionamento a doppio lato, consentendo al portiere di muoversi nella direzione dell'asse Y.I bulloni regolabili sono distribuiti sulla superficie inferiore del letto per una facile regolazione del livello del letto e del tavolo da lavoro.

2- Guanciale mobile:
Il portiere mobile è fonduto e lavorato in ferro grigio (HT250).e due servomotori, che consente alla testa di potenza di muoversi lungo l'asse Y. Ogni testa di potenza è dotata di una testa di potenza di perforazione.Il movimento del grembo è ottenuto dai servomotori che guidano le viti a sfera attraverso accoppiamenti di precisione.

3- Sella in movimento.
La sella mobile è un componente strutturale in ghisa di precisione, dotata di due slitte di guida CNC rinforzate ad alto carico, una coppia di viti a sfera di precisione,con un'unità di accensione superiore a 20 W,. Questo spinge la testa di perforazione a muoversi lungo l'asse Z, consentendo un rapido avanzamento, alimentazione, ritratto rapido e azioni di arresto..

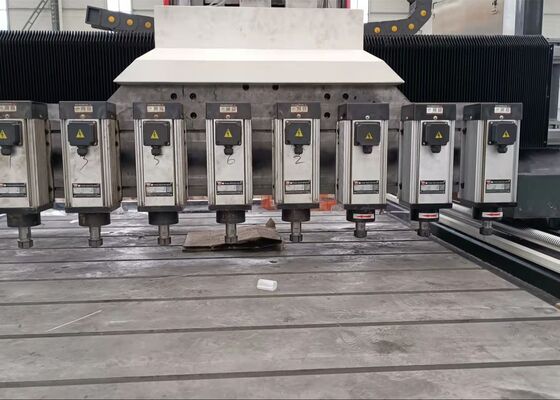

4. Testa di potenza di perforazione:
La testa di potenza di perforazione utilizza un motore a fusione a tre fasi dedicato, che guida direttamente un fusione di precisione.due posteriori) per ottenere una regolazione della velocità senza gradini. L'alimentazione è guidata da un servomotore e da una vite a sfera. Gli assi X e Y possono essere collegati, utilizzando il controllo a ciclo semiclosso, consentendo funzioni di interpolazione lineare e circolare.L'estremità del fusibile è un portautensili di emergenza.
