Robot di saldatura intelligente per strutture in acciaio (tipo a sbalzo 2010A Pro/9 assi)
Caratteristiche dell'attrezzatura:
La stazione di lavoro di saldatura intelligente di tipo a sbalzo è utilizzata principalmente per la saldatura robotizzata automatizzata di vari cordoni di saldatura d'angolo di strutture in acciaio. La stazione di lavoro soddisfa i requisiti di saldatura d'angolo per strutture in acciaio a H, piastre di diaframma, basi di macchinari
saldature strutturali e altre applicazioni di saldatura d'angolo.
La posizione del binario a pavimento è installata in base al layout dell'officina e al processo di produzione. I tipi di saldatura includono: saldature d'angolo piatte orizzontali, saldature d'angolo piatte poligonali, saldature d'angolo verticali e saldatura d'angolo (esclusa la saldatura multipass).
I prodotti per strutture in acciaio includono: colonne in acciaio a H, travi di copertura, travi per carriponte (travi di corsa), saldature strutturali di basi di macchinari e altri prodotti per strutture in acciaio relativamente aperti.

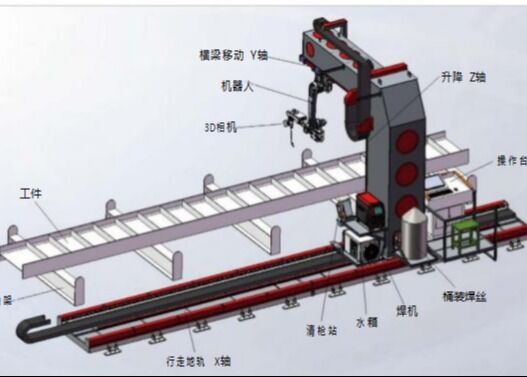

Layout della stazione di lavoro:
Panoramica delle funzioni della stazione di lavoro
I disegni di progettazione della stazione di lavoro hanno subito ripetute verifiche e simulazioni di progettazione. sotto la condizione di affidabile resistenza strutturale e comoda assemblaggio/manutenzione, garantendo l'aspetto estetico.
Tutti i componenti acquistati per l'attrezzatura della stazione di lavoro sono forniti da produttori rinomati nel settore (vedere l'elenco di configurazione per i dettagli). La qualità di tutte le parti lavorate è soggetta a rigorosa ispezione, soddisfacendo i requisiti di resistenza con prestazioni superiori e funzionamento regolare.
Tutti i componenti dell'attrezzatura della stazione di lavoro, gli strumenti e la documentazione completa dei disegni utilizzano unità di misura GB (standard nazionale). La progettazione, la produzione e i materiali di tutti gli strumenti e componenti sono conformi agli standard ISO e IEC o standard equivalenti.
I componenti della stazione di lavoro sono realizzati con materiali di alta qualità. gli elementi meccanici ed elettrici selezionati sono prodotti di serie premium, collaudati e affidabili.
Il robot è dotato di sensori di collisione frontali che consentono lo spegnimento immediato in caso di impatto. Un sistema automatico di pulizia torcia/taglio filo di saldatura può essere configurato secondo necessità.
La stazione di lavoro dispone di funzioni di saldatura intelligenti tra cui:
Modellazione parametrica, funzionamento guidato da modello digitale 3D, pianificazione intelligente del percorso di saldatura, correzione del percorso tramite sensore laser vision tramite imaging, allarmi di limite di deviazione
Creazione automatica del programma di saldatura tramite corrispondenza di libreria parametri/processo
Funzione stazione di pulizia torcia
Gestione olio ecologica - Camera di spruzzatura olio chiusa - Sistema di recupero olio esausto (conforme alle normative ambientali)
Il design speciale dell'ugello garantisce un rivestimento uniforme causato dagli spruzzi
È presente un sensore posizionato nell'ugello di bloccaggio pneumatico
Il sensore intelligente rileva quando il motore raggiunge il fondo, assicurando che la torcia non possa essere rimossa durante la pulizia per ridurre gli incidenti di collisione della pistola
Attivazione motore con comando singolo per ottenere azioni di pulizia della torcia (riduce il cablaggio I/O del robot)
Alesatore multifunzione pulisce fino alla base della punta di contatto
Completamente auto-sviluppato: algoritmi di base interamente sviluppati internamente, senza dipendenza da fornitori esterni
Programmazione senza insegnamento: la postura di saldatura, la postura di posizionamento e i percorsi di taglio aria sono tutti calcolati dal software
Sistema di tracciamento del cordone: combina feed forward e feedback per ottenere una maggiore precisione di saldatura
