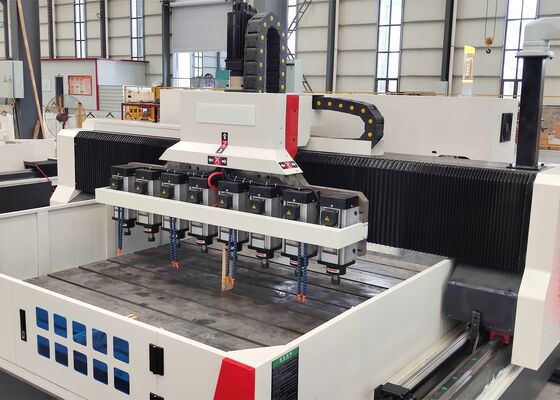

Macchine per la trivellazione di piastre a setaccio CNC 13pcs Verticale Ram Sliding
Applicazioni:
Questa macchina è progettata principalmente per la perforazione ad alta efficienza di pezzi di lavoro quali piastre perforate e lamiere di acciaio sottili entro il range di spessore effettivo specificato.È in grado di lavorare fori in componenti sia mono-materiali che compositiL'intero processo di lavorazione è controllato tramite un sistema CNC digitale, che fornisce un funzionamento conveniente e supporta la produzione automatizzata, ad alta precisione, multi-prodotto e ad alto volume.
Configurazione dei parametri:
| Dimensione del pezzo |
LxW |
2200*1500 mm |
| Altezza del grattacielo |
200 mm |

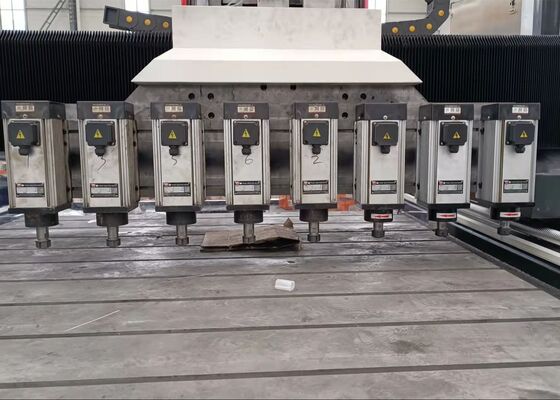

| Testa di trivellazione a ramma scorrevole verticale |
- Qty. |
13 |
| buco conico dello spinello |
ER20 |
| Diametro di perforazione massimo |
Φ 1-Φ6 mm |
| Velocità del mandrino |
50-12000r/min |
| Potenza del motore servospindle |
2.2KW |
| Convertitore di frequenza |
13*2,2 kW |
| Distanza dall'estremità inferiore dello spinello al tavolo di lavoro |
0-200 mm |
| Movimento laterale della testina motrice |
Max.curva orizzontale |
1500 mm |
| Velocità di movimento laterale |
0 ~ 7 |
| Potenza del servomotore per il movimento laterale |
2.4*1 |
| Movimento longitudinale del grattacielo |
Max. corsa di alimentazione |
2200 |
| Velocità di movimento dell'alimentazione |
0~7 m/min |
| Potenza del servomotore di alimentazione |
2*2,4kw |
| Movimento verticale dell'alimentazione del ram |
Max. colpo |
200 mm |
| Velocità di movimento |
0~7m/min |
| Potenza del servomotore |
2.4kW*1 (freno) |
| Precisione di posizionamento su tre assi |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisione di posizionamento ripetuta su tre assi |
X/Y/Z/A/B/C |
± 0,01/1000 mm |

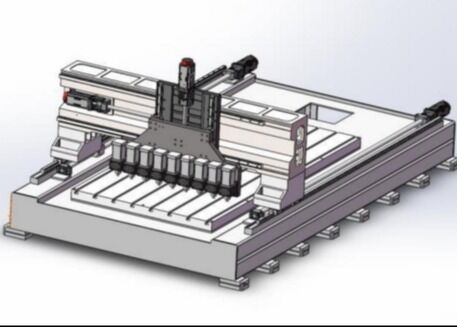

Struttura della macchina:
La macchina è composta principalmente da un tavolo da lavoro, un portiere mobile, una sella mobile, molteplici teste di trivellazione, un sistema di lubrificazione automatico, dispositivi di protezione, un sistema di raffreddamento circolante,Sistema di controllo CNCGli assi sono supportati e guidati da guide lineari di rotolamento e azionati da gruppi di vite a sfera di precisione, fornendo un'eccellente precisione di posizionamento e ripetibilità.
1. dispositivi di lubrificazione e protezione automatici:
La macchina è dotata di un sistema di lubrificazione automatico volumetrico a distribuzione della pressione, prodotto a Taiwan, che fornisce automaticamente lubrificante ai componenti in movimento critici,comprese le guide, viti a piombo e ingranaggi, garantendo una lubrificazione completa senza zone morte e prolungando efficacemente la vita utile della macchina.Gli impianti dell'asse X e dell'asse Y sono muniti di coperture protettive antipolvere, mentre i tamponi protettivi resistenti agli schizzi sono disposti intorno al tavolo da lavoro per migliorare la protezione operativa.
2Sistema CNC Keyuan Bus Integrato Assoluto
L'apparecchiatura adotta un sistema CNC Keyuan dedicato sviluppato per applicazioni di perforazione e fresatura CNC.Il sistema di azionamento utilizza servomotori assoluti ad alta precisione per ottenere un controllo del movimento accurato e affidabileIl sistema è dotato di interfaccia di comunicazione RS232, display a colori, interfaccia operativa in lingua cinese e supporto per l'ingresso di dati USB locale ed esterno.fornire una gestione conveniente del programma e il trasferimento di dati.
3. Funzione di memoria in caso di interruzione di corrente
In caso di interruzione inaspettata dell'alimentazione o di altro arresto operativo,la funzione di memoria di interruzione di corrente consente all'operatore di identificare e ripristinare rapidamente la posizione di lavorazione corrispondente all'ultimo foro completatoQuesta caratteristica riduce il tempo di recupero della posizione e consente di riprendere la produzione in modo efficiente dal punto di lavorazione appropriato.
4Interferometro laser:
Un interferometro laser RENISHAW del Regno Unito è utilizzato per la calibrazione di precisione della macchina.e ripetibilità, mantenendo così le prestazioni dinamiche e statiche della macchina e la precisione complessiva dell'elaborazione.Ogni macchina viene ispezionata utilizzando un sistema di barre a sfera RENISHAW del Regno Unito per valutare la circolarità e la precisione geometrica. vengono effettuate anche prove di taglio per interpolazione circolare per verificare la precisione di lavorazione tridimensionale e le prestazioni di circolarità,garantire una qualità della macchina costante e una precisione affidabile nelle applicazioni pratiche.
