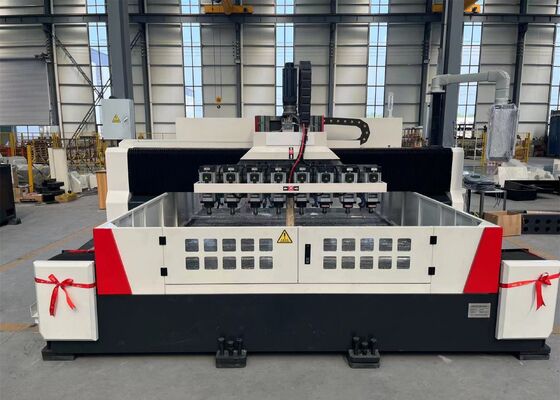

Modello 2215ER20 Gantry CNC Sieve Plate Machine 2200*1500mm Dimensione del pezzo

Macchina per foratura piastre setaccio CNC a portale Modello 2215ER20 Dimensioni pezzo 2200*1500mm

Applicazioni:

Viene utilizzata principalmente per la foratura efficiente di pezzi come piastre setaccio e lamiere sottili entro il loro intervallo di spessore effettivo. Può praticare fori passanti sia in parti monomateriale che in parti composite. Il processo di lavorazione è controllato digitalmente, rendendo l'operazione molto conveniente. Consente produzione automatizzata, ad alta precisione, multivarietà e di massa.

Configurazione dei parametri:

Struttura della macchina:

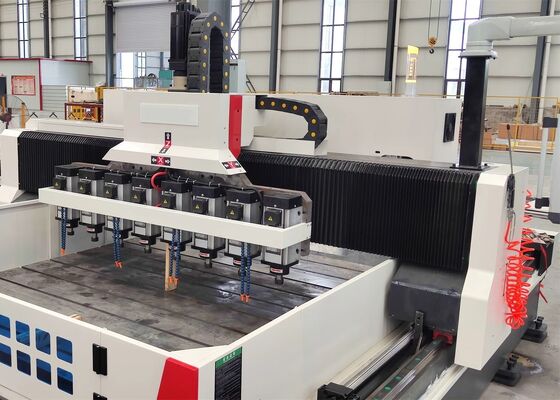

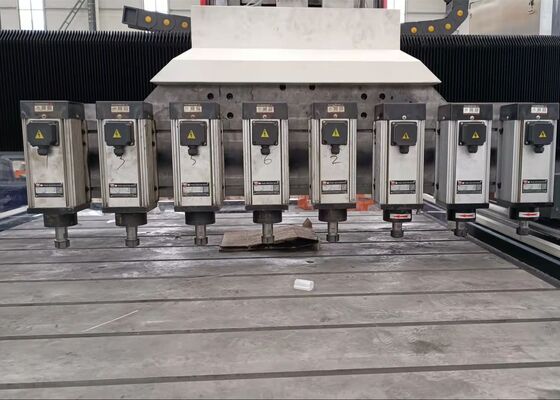

Composta principalmente da un piano di lavoro, un portale mobile, una sella mobile, più teste di foratura, un dispositivo di lubrificazione automatica, dispositivi di protezione, un dispositivo di raffreddamento a circolazione, un sistema di controllo digitale e un sistema elettrico. Supportata e guidata da coppie di guide a rulli e azionata da coppie di viti di comando di precisione, la macchina utensile possiede un'elevata precisione di posizionamento e ripetibilità.

1. Dispositivi di lubrificazione automatica e protezione:
Questa macchina utensile è dotata di un dispositivo di lubrificazione automatica a pressione volumetrica di distribuzione di fabbricazione taiwanese, che può lubrificare automaticamente tutte le parti in movimento come guide, viti di comando e ingranaggi, senza lasciare punti ciechi e garantendo la durata della macchina utensile. Gli assi X e Y sono dotati di coperture protettive antipolvere e il piano di lavoro è circondato da deflettori antisplash.

2. Sistema CNC completo a bus Keyuan con valore assoluto
Questo è un sistema dedicato per macchine di foratura e fresatura CNC Keyuan. I motori sono azionati da servomotori ad alto valore assoluto di precisione. È dotato di un'interfaccia RS232, uno schermo a colori, un'interfaccia operativa cinese e supporta l'input USB locale/esterno.

3. Funzione di memoria di spegnimento
In caso di interruzione improvvisa dell'alimentazione o di altre interruzioni operative, questa funzione consente un recupero rapido e conveniente della posizione dell'ultimo foro praticato prima dell'interruzione di corrente. Gli operatori possono quindi procedere rapidamente al passaggio successivo, risparmiando tempo di ricerca.

4. Interferometro laser:
Un interferometro laser dell'azienda RENISHAW del Regno Unito viene utilizzato per la calibrazione, ispezionando e compensando con precisione l'errore di passo, il gioco, la precisione di posizionamento e la ripetibilità per garantire la stabilità dinamica e statica della macchina e la precisione di lavorazione. Ispezione Ballbar: ogni macchina viene ispezionata utilizzando un ballbar dell'azienda RENISHAW del Regno Unito per calibrare la circolarità effettiva e la precisione geometrica della macchina, e contemporaneamente conduce esperimenti di taglio circolare per garantire la precisione di lavorazione 3D e la precisione di circolarità della macchina.
