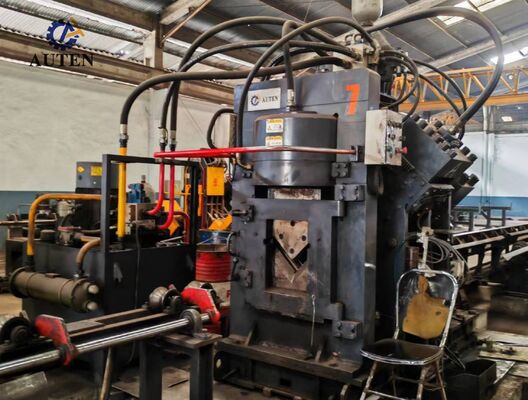

Linea di Punzonatura, Marcatura e Taglio CNC di Precisione ad Alta Velocità per Angolari con Controllo Intelligente

Linea di punzonatura CNC ad alta velocità di precisione per marchi e taglio per angoli con controllo intelligente

Introduzione del prodotto:

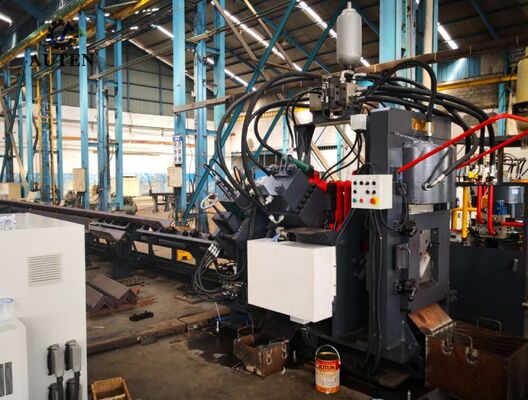

La linea di produzione di perforazione, marcatura e taglio in acciaio ad angolo CNC ad alta velocità della serie JNC è costituita principalmente da componenti principali quali un modulo di perforazione, un modulo di marcatura, un modulo di taglio,trasversale, trasportatore rotativo, trasportatore di alimentazione, trasportatore di scarico, carrello di alimentazione CNC, sistema idraulico, sistema elettrico e sistema pneumatico.Questa linea di produzione è specificamente progettata per la lavorazione automatizzata di acciaio angolare nel settore della produzione di torriIl suo flusso di lavoro di elaborazione è regolato da una tecnologia di controllo numerico, che offre una funzionalità estremamente user-friendly.e operazioni di produzione su larga scala.

Specificità:

I parametri di cui sopra possono essere regolati e modificati in base alle esigenze specifiche del cliente.

Caratteristiche del prodotto:

1Il sistema di perforazione è disponibile con due o tre stazioni di perforazione indipendenti, ciascuna in grado di ospitare tre diversi diametri di perforazione.Le posizioni delle tre matrici di perforazione sono controllate automaticamente dal sistema CNC per ottenere un regolazione flessibile della spaziatura tra i foriL'unità supporta sia le operazioni di foratura a buco rotondo che a buco a fessura.Quando si lavora acciaio ad angolo con specifiche di 50 × 50 × 4 mm, la capacità di produzione può raggiungere circa 9 ‰ 10 tonnellate per turno di 8 ore.

2Il sistema di marcatura adotta un progetto strutturale completamente chiuso, che garantisce un'eccellente rigidità e prestazioni operative stabili.con una lunghezza massima non superiore a 50 mm, mentre gli intervalli di marcatura possono essere regolati liberamente in base alle esigenze di produzione.il dispositivo di marcatura a disco consente la selezione automatica dei caratteri senza regolazione manuale, migliorando notevolmente la velocità di marcatura e l'efficienza generale della produzione.

3. L'unità di taglio adotta un meccanismo di taglio a lame singole con elevata forza di taglio e prestazioni di taglio affidabili.Il processo di taglio ottimizzato elimina i rifiuti di materiale durante il funzionamento, garantendo al contempoIl supporto per la lama è progettato con una struttura ad accesso aperto, che consente una sostituzione rapida, comoda e sicura della lama.riducendo così i tempi di manutenzione e migliorando la disponibilità delle attrezzature.

4La tavola di trasferimento orizzontale è progettata per trasportare automaticamente materiali acciai angolari al meccanismo di carico rotativo.l'unità di carico rotante garantisce un posizionamento preciso e un trasferimento stabile dell'acciaio angolare sul trasportatore di alimentazione, garantendo una gestione affidabile dei materiali durante tutto il processo produttivo.

5Il pezzo è saldamente fissato e trasportato con precisione dal carrello di alimentazione CNC, garantendo un'eccellente precisione di posizionamento e ripetibilità.Il carrello di alimentazione è azionato da un servomotore e integra un codificatore fotoelettrico con un sistema di controllo del feedback a circuito chiuso, che consente un posizionamento preciso del materiale e prestazioni di alimentazione automatiche stabili.

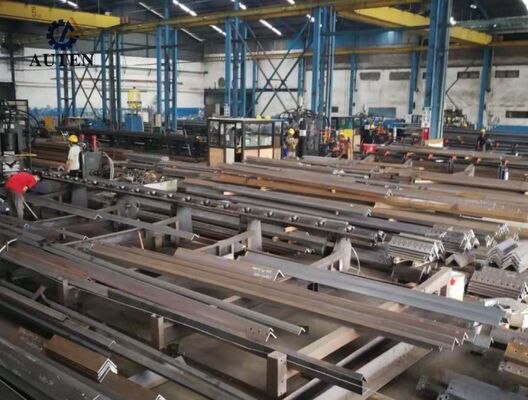

I campioni di dimostrazione ottenuti per punzonatura, taglio,e linee di produzione di marcatura coprono una vasta gamma di specifiche di acciaio standard angolare e applicazioni di lavorazione tipiche utilizzate nella produzione di torri di trasmissioneQuesti pezzi rappresentativi consentono ai clienti, agli ingegneri e al personale di ispezione della qualità di valutare direttamente la precisione di lavorazione, la qualità di lavorazione, la stabilità operativa, l'efficienza del lavoro e la qualità del lavoro.e prestazioni generali di produzione.

nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove è necessario che le torri di trasmissione resistano a condizioni ambientali severe e a carichi strutturali considerevoli,Questa attrezzatura svolge un ruolo vitale nella fabbricazione dei componenti in acciaio angolare che costituiscono la struttura portante primaria delle torriIl sistema esegue in modo efficiente operazioni di punzonatura, taglio e marcatura ad alta precisione sull'acciaio angolare utilizzato per i corpi delle torri, i bracci incrociati e altri componenti strutturali critici.Garantendo un controllo dimensionale accurato, affidabile qualità della connessione e eccellente precisione di montaggio, l'attrezzatura contribuisce a migliorare la resistenza strutturale, la sicurezza operativa,e affidabilità di servizio a lungo termine delle torri di trasmissione.
