Linea di punzonatura, marcatura e taglio angolari CNC Modello JNC2020Q (Modello migliorato)
Applicabile Industria:
Questa macchina viene utilizzata per la marcatura, la punzonatura e il taglio di acciaio angolare principalmente nel settore dell'industria delle torri in acciaio angolare, dei raccordi per l'energia elettrica, delle strutture di stoccaggio e delle industrie di costruzione di strutture in acciaio, ecc.
Composizione del prodotto:

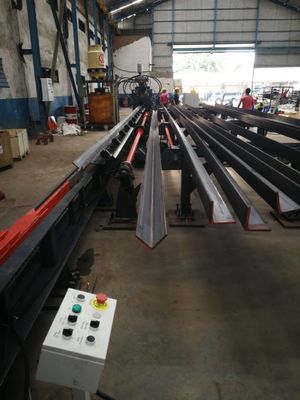

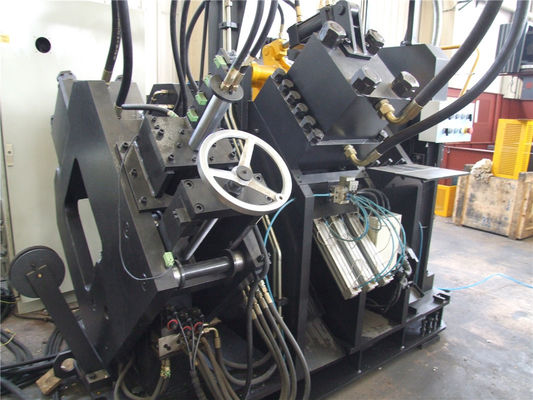

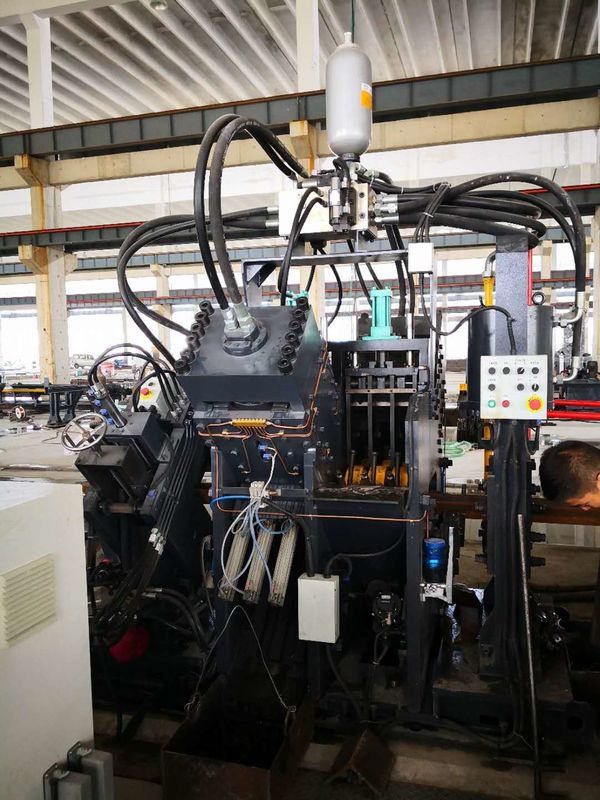

Questa macchina è composta principalmente da trasportatore trasversale, sistema di carico rotante, trasportatore di alimentazione, carrello di alimentazione CNC, unità di punzonatura, unità di marcatura, unità di taglio, trasportatore di scarico, nonché sistemi idraulici, elettrici e pneumatici, ecc.
Caratteristica del Prodotto:
1. Adotta la tecnologia CNC, alimentazione con servomotore, con alta efficienza, precisione stabile del pezzo. Parti idrauliche, pneumatiche ed elettriche chiave tutte importate.
2. Ci sono tre set di punzoni e matrici su ciascun lato che possono installare tre tipi di punzoni con diametri diversi. Tre set di stampi possono muoversi insieme controllati dal PLC per cambiare il segno di punzonatura.
3. Computer con interfaccia cinese/inglese, facile da usare e in grado di visualizzare il disegno del pezzo. Facile programmazione e può utilizzare direttamente i dati del programma creati dal software di tracciatura. È sufficiente inserire le dimensioni del pezzo, il diametro dei fori, il segno di riferimento e la quantità del pezzo durante la modifica del programma.
4. Il carrello di alimentazione CNC è azionato da un servomotore. L'encoder fotoelettrico fornisce il feedback delle informazioni. Controllo a circuito chiuso per garantire un'elevata precisione di posizionamento.
5. Tutta la marcatura, la punzonatura e il taglio sono completati automaticamente, tutti gli angoli finiti possono essere scaricati tramite un dispositivo di ribaltamento pneumatico in modo da alleggerire la forza lavoro.
6. Il sistema di controllo è costituito dal computer host, dal sistema CNC, dal servomotore, dal PLC, dai sensori di esame esterni, ecc. Basta inserire la dimensione del pezzo, verrà creata l'elaborazione. Inoltre, il programma può essere memorizzato, selezionato, visualizzato e comunicato in base al n. del pezzo.
7. L'unità di marcatura adotta un telaio chiuso con buona rigidità. Quattro gruppi di caselle di caratteri sono fissati sull'unità di marcatura che possono essere selezionati dal programma. Il segno di riferimento della marcatura può essere impostato a piacimento.
8. I cilindri di punzonatura, marcatura e taglio sono più grandi; il carrello NC è di nuovo tipo e più resistente; i morsetti sono più resistenti.
Specifiche:
| Modello |
JNC2020G |
| Funzioni |
Punzonatura, marcatura, taglio |
| Dimensione angolare (mm) |
∟63×63×4～∟200×200×20 |
| Lunghezza massima del grezzo (m) |
14 |
| Lunghezza massima del finito (m) |
14 |
| Max. Punzonatura (dia. х thi.) (mm) |
Φ26×20(Materiale:SS540) |
| Punzoni per lato |
3 |
| Forza di punzonatura (kN) |
1200 |
| Forza di marcatura (kN) |
1200 |
| Forza di taglio (kN) |
4300 |
| Gruppo di lettere di marcatura |
4 |
| Numero di lettere per gruppo |
12 |
| Dimensione della lettera (mm) |
14×10×19 |
| Modalità di taglio |
Taglio a lama singola |
| Assi CNC |
3 |
| Velocità di alimentazione dell'angolo (m/min) |
60 |
| Metodo di raffreddamento del sistema idraulico |
Raffreddamento ad acqua |
| Precisione di lavorazione |
In conformità con GB2694 |
| Funzione del programma |
Inserimento tramite tastiera e interfaccia USB |
| Dimensione (mm) |
33000×6500×2350 |
| Peso (ton) |
Circa 19 |

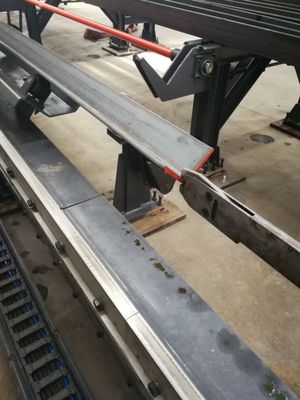

Materiale del morsetto

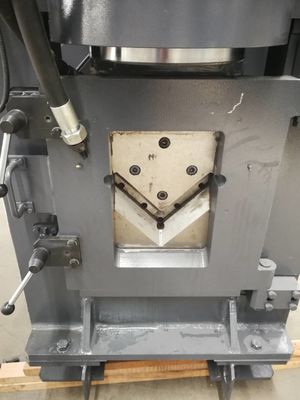

Unità di taglio

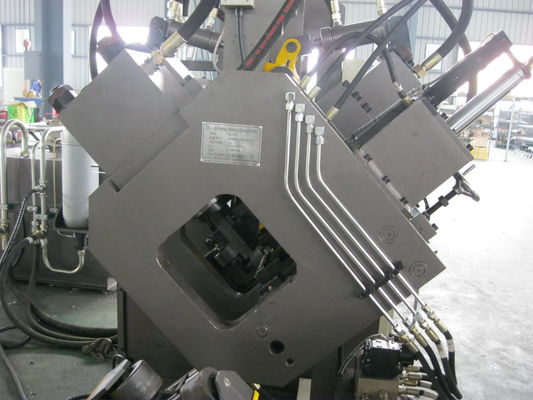

unità di punzonatura

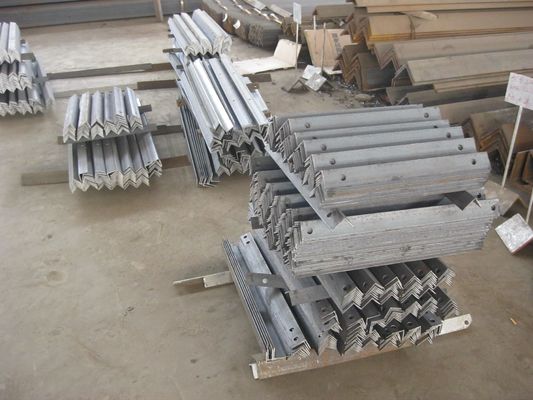

Pezzo finito
