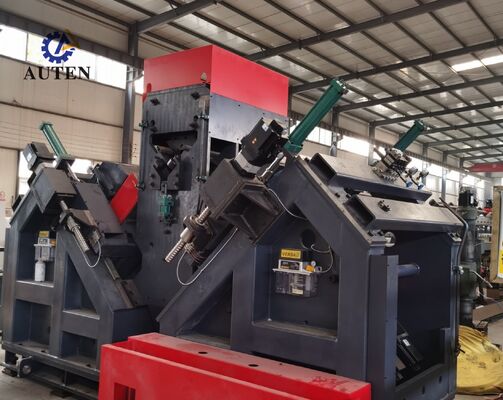

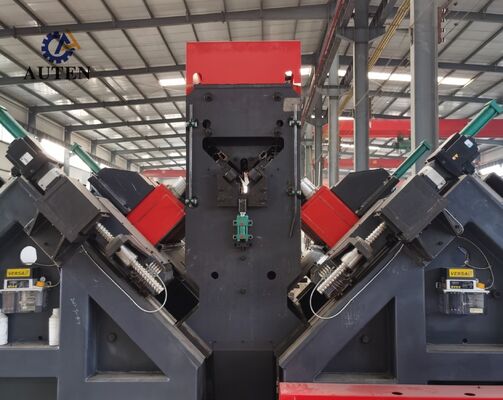

Macchina industriale CNC per foratura e marcatura angolare per la produzione di torri elettriche

Macchina per foratura e marcatura angolare CNC industriale per la produzione di torri elettriche

Utilizzo del prodotto:

Questa linea di produzione di punzonatura angolare CNC ingegnerizzata su misura è specificamente progettata per le procedure di foratura e stampaggio di profilati angolari di grandi dimensioni e ad alta resistenza, un materiale chiave impiegato esclusivamente nella produzione di torri per linee di trasmissione. La linea di produzione consente la lavorazione ad alta precisione di tutti i fori richiesti sui profilati angolari, offrendo una qualità dei fori superiore, una precisione posizionale precisa, un'eccezionale efficienza produttiva e prestazioni automatizzate avanzate.

Parametri principali:

Caratteristiche del prodotto:

La linea di produzione di foratura angolare CNC presenta una struttura di produzione altamente automatizzata, che integra un sistema di carico automatico del materiale composto da un trasportatore di alimentazione trasversale e un meccanismo di carico rotante, un sistema di scarico automatico e un'unità di alimentazione intelligente del materiale. Tutte le operazioni di foratura, punzonatura e marcatura dei profilati angolari possono essere completate attraverso un unico ciclo di lavorazione continuo senza intervento manuale durante la lavorazione. Questa automazione avanzata riduce significativamente i requisiti di manodopera, migliora l'efficienza produttiva e aumenta la coerenza del processo e l'affidabilità operativa.

L'unità di marcatura della linea di produzione di punzonatura e marcatura angolare CNC adotta un design strutturale chiuso ad alta rigidità, garantendo un'eccellente stabilità meccanica e un'accuratezza operativa a lungo termine. Il sistema di marcatura è costituito da una base di supporto fissa montata sul telaio della macchina, una piattaforma di lavoro mobile e un gruppo testa di marcatura a caratteri azionato idraulicamente. Secondo i comandi generati dal sistema di controllo CNC, le operazioni di marcatura vengono eseguite automaticamente nelle posizioni designate definite nei disegni tecnici. Per accogliere profili angolari di diverse specifiche, la macchina è inoltre dotata di un meccanismo di regolazione manuale, che consente un posizionamento verticale flessibile dell'unità di marcatura mobile e una regolazione precisa della posizione della testa di marcatura in base ai requisiti di produzione specifici.

Il sistema di foratura dell'attrezzatura di lavorazione di torri di trasmissione CNC fornisce un'eccezionale precisione di posizionamento dei fori e coerenza di lavorazione. Il meccanismo di alimentazione è azionato da un servomotore ad alte prestazioni e utilizza una struttura di trasmissione a pignone e cremagliera per un movimento stabile del materiale. Dotato di un sistema di rilevamento della posizione della cremagliera e di un encoder di feedback di posizione ad alta precisione, il sistema di alimentazione forma un'architettura di controllo a circuito chiuso completa per garantire un posizionamento accurato del pezzo. Nel frattempo, le teste di potenza di foratura che si muovono lungo le due direzioni flangiate del profilato angolare sono azionate da servomotori tramite meccanismi di trasmissione a vite a ricircolo di sfere di precisione, garantendo un'eccellente precisione di posizionamento dei fori e una qualità di lavorazione superiore sui componenti angolari.

Il sistema di controllo del computer industriale è dotato di un'interfaccia in lingua cinese di facile utilizzo, che consente un funzionamento conveniente per il personale di produzione. Il sistema supporta la visualizzazione grafica dei layout dei pezzi e delle informazioni sulle coordinate dei fori, semplificando la verifica della lavorazione e il monitoraggio del processo. Inoltre, consente l'importazione diretta di programmi di lavorazione generati da software di programmazione professionali, migliorando significativamente l'efficienza della gestione, archiviazione e recupero dei programmi di lavorazione, aumentando al contempo l'organizzazione generale della produzione.

I campioni dimostrativi includono una vasta gamma di specifiche di profilati angolari standard e schemi di foratura tipici comunemente applicati nella fabbricazione di torri per linee di trasmissione. Questi pezzi rappresentativi consentono a clienti, ingegneri e ispettori di qualità di valutare visivamente le prestazioni di lavorazione dell'attrezzatura, inclusa l'accuratezza della foratura, la qualità della marcatura e la coerenza di lavorazione. Forniscono un riferimento pratico e affidabile per verificare se l'attrezzatura può soddisfare i requisiti di produzione effettivi della produzione di torri di trasmissione.

Nei progetti di trasmissione di energia ad altissima tensione (UHV), le torri di trasmissione devono resistere a condizioni ambientali severe, situazioni di carico complesse e stress strutturali a lungo termine. Questo sistema di lavorazione angolare CNC svolge un ruolo critico nella produzione dei componenti angolari che formano la struttura portante primaria delle torri di trasmissione. L'attrezzatura esegue operazioni di foratura e marcatura ad alta precisione sui profilati angolari utilizzati per i corpi delle torri, le traverse e altri membri strutturali chiave, garantendo un posizionamento accurato dei fori, prestazioni di connessione affidabili e un'eccellente precisione di assemblaggio. Attraverso una migliore integrità strutturale, sicurezza operativa e affidabilità del servizio a lungo termine, il sistema fornisce una soluzione di produzione efficiente e affidabile per le moderne infrastrutture di trasmissione di energia e la produzione su larga scala di torri di trasmissione.
