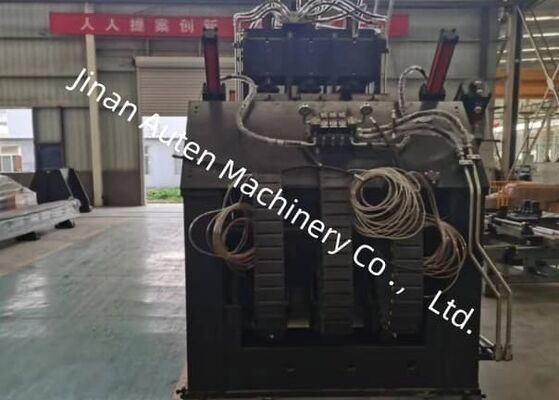

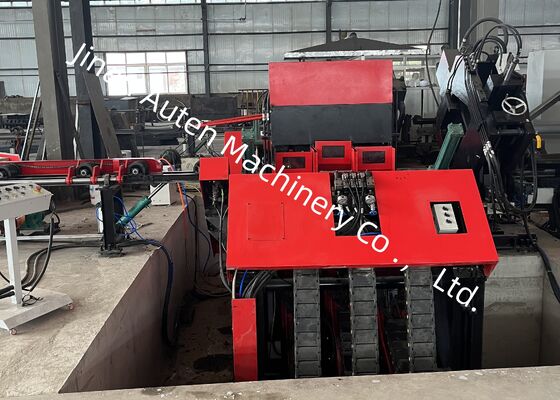

Macchina automatica per la foratura e marcatura di angolari CNC con 9 assi CNC

Macchina completamente automatica per foratura e marcatura di profilati angolari CNC con 9 assi CNC

Utilizzo del prodotto:

La linea di produzione per foratura e marcatura di profilati angolari CNC è specificamente progettata per la foratura e marcatura ad alta precisione di profilati angolari di grande sezione e ad alta resistenza utilizzati nella fabbricazione di torri di trasmissione di energia. Progettata per eseguire schemi di fori complessi con eccezionale precisione posizionale, qualità di lavorazione superiore e ripetibilità costante, la linea di produzione offre un elevato livello di automazione e un'eccezionale efficienza di produzione, rendendola una soluzione ideale per la lavorazione moderna di acciaio strutturale ad alto volume.

Parametri principali:

1. Soluzione di produzione completamente automatizzata

La linea di produzione è dotata di un sistema avanzato di movimentazione automatica dei materiali, che include unità di trasporto trasversale, meccanismi di carico rotanti, dispositivi di alimentazione automatica, sistemi di scarico e assiemi di trasferimento. Tutti i processi di foratura e marcatura vengono completati attraverso un ciclo di lavorazione integrato continuo, riducendo significativamente le operazioni manuali, diminuendo i requisiti di manodopera e migliorando l'efficienza di produzione, la stabilità del processo e l'affidabilità complessiva della produzione.
2. Sistema di foratura di precisione ad alta efficienza

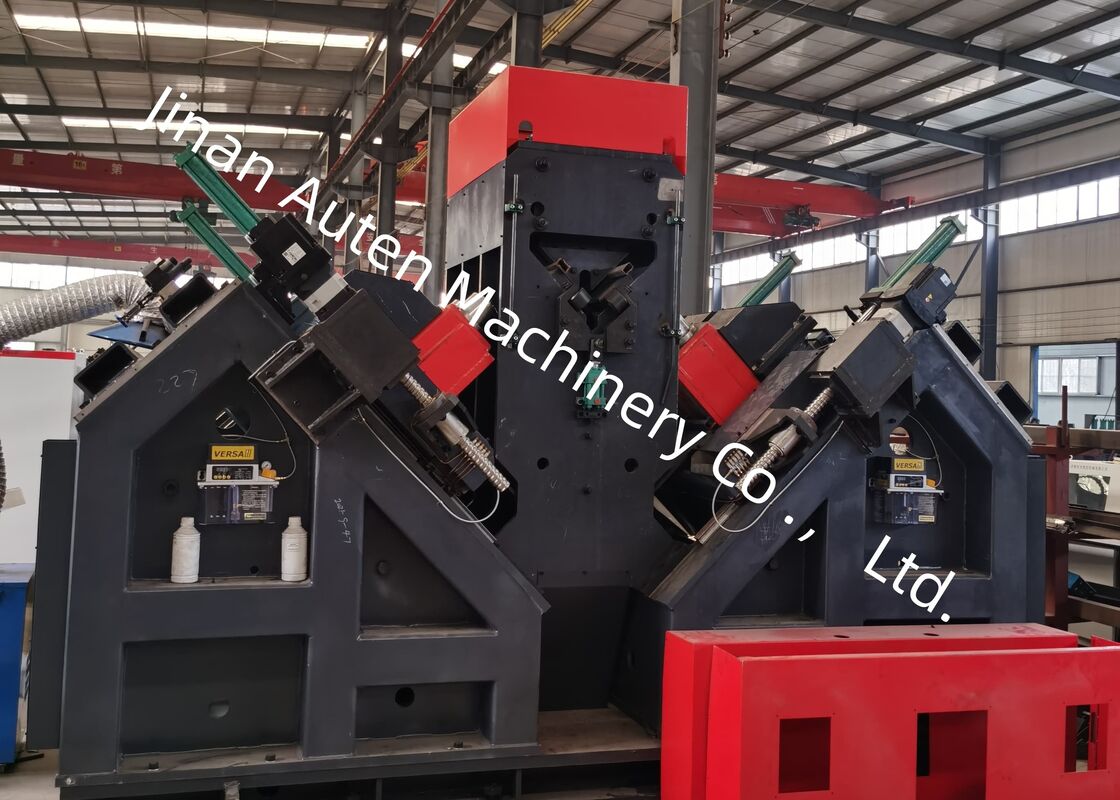

L'unità di foratura adotta sistemi di mandrini di precisione BT40 di alta qualità fabbricati in Taiwan, caratterizzati da un design di alimentazione del refrigerante interno per ottenere un'eccellente precisione di foratura, una qualità superficiale dei fori superiore e una durata prolungata dell'utensile. L'attrezzatura è configurata con sei teste mandrino controllate da CNC disposte simmetricamente, con tre unità di foratura installate su ciascun lato della sezione del profilato angolare. Durante la lavorazione di fori con lo stesso diametro e alla stessa distanza dal bordo di riferimento, le unità mandrino corrispondenti possono operare simultaneamente, migliorando notevolmente l'efficienza di lavorazione pur mantenendo un'eccezionale precisione di posizionamento.
3. Interfaccia uomo-macchina (HMI) avanzata

Il sistema di controllo CNC è dotato di un'interfaccia operativa bilingue cinese-inglese con display grafici intuitivi dei layout del pezzo, informazioni di lavorazione e stato operativo. Il design intuitivo semplifica il funzionamento della macchina, migliora l'efficienza di programmazione e riduce i requisiti di formazione dell'operatore.
4. Sistema di programmazione intelligente ed efficiente

Il sistema di programmazione è sviluppato per un funzionamento comodo ed efficiente. Gli operatori devono solo inserire i parametri di lavorazione di base, comprese le dimensioni del pezzo, i diametri dei fori, la spaziatura dei fori e le quantità di produzione, dopodiché il sistema genera automaticamente i programmi di lavorazione richiesti. Il sistema supporta anche l'importazione diretta di dati di elaborazione CAD/CAM e la piena compatibilità con i file TEKLA NC1, consentendo una perfetta integrazione con i moderni flussi di lavoro di ingegneria digitale e produzione intelligente.
5. Componenti principali affidabili

La macchina incorpora componenti idraulici, pneumatici ed elettrici di alta qualità forniti da produttori di fama internazionale. Questa configurazione garantisce un funzionamento affidabile, un'eccellente stabilità del sistema, ridotti requisiti di manutenzione e una maggiore durata dell'attrezzatura in ambienti di produzione industriale continua.
6. Sistema di monitoraggio e diagnostica intelligente

Un sistema di monitoraggio intelligente avanzato traccia continuamente le condizioni operative dell'attrezzatura e rileva automaticamente situazioni anomale e guasti di sistema in tempo reale. Questa funzione diagnostica consente una rapida identificazione dei guasti, semplifica le procedure di manutenzione, riduce le interruzioni della produzione e migliora la disponibilità complessiva dell'attrezzatura.
7. Modulo di taglio di precisione opzionale

È disponibile un'unità di taglio a doppia lama opzionale per espandere ulteriormente le capacità di lavorazione della linea di produzione. Utilizzando una tecnologia di taglio avanzata, il modulo fornisce prestazioni di taglio ad alta precisione, maggiore efficienza di produzione e superfici di taglio lisce e di alta qualità, rendendolo adatto per applicazioni impegnative di fabbricazione di acciaio strutturale.
I pezzi dimostrativi includono profili angolari standard e configurazioni di fori tipiche comunemente applicate nella produzione di torri di trasmissione. Questi campioni rappresentativi offrono a clienti, ingegneri e professionisti del controllo qualità una base pratica per valutare l'accuratezza della lavorazione, la qualità dei fori, la coerenza dimensionale e le prestazioni complessive di lavorazione, verificando chiaramente la capacità della linea di produzione di soddisfare i rigorosi requisiti di produzione della moderna fabbricazione di torri.

Nei progetti di trasmissione di energia ad altissima tensione (UHV), le torri di trasmissione devono resistere a condizioni ambientali severe e a notevoli sollecitazioni strutturali durante la loro vita utile. Questa linea di produzione svolge un ruolo essenziale nella produzione dei componenti angolari che formano le principali strutture portanti delle torri di trasmissione. Esegue operazioni di foratura e punzonatura ad alta precisione sui membri angolari utilizzati per i corpi delle torri, i bracci trasversali e altri assemblaggi strutturali critici, garantendo un posizionamento accurato dei fori, una qualità di connessione affidabile e un'eccellente precisione di assemblaggio. Migliorando la resistenza strutturale, la sicurezza operativa e l'affidabilità a lungo termine, il sistema fornisce una soluzione di produzione efficiente e affidabile per infrastrutture di trasmissione di energia avanzate e produzione di torri di trasmissione su larga scala.
