Gli scambiatori di calore hanno utilizzato la potenza del servomotore mandrino della perforatrice a piastre CNC 20/30KW

Gli scambiatori di calore hanno utilizzato la potenza del servomotore mandrino della perforatrice a piastre CNC 20/30KW

Applicazione:

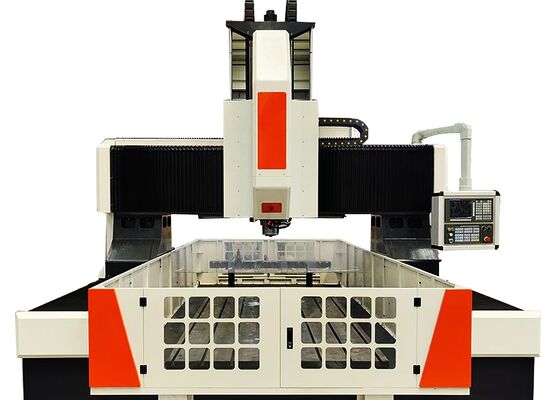

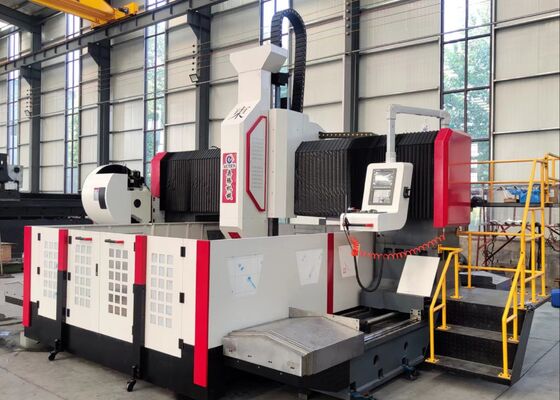

La macchina per foratura e fresatura di piastre CNC Gantry è progettata appositamente per la lavorazione ad alta precisione di piastre tubiere, flange, piastre portanti, scambiatori di calore e altri pezzi a piastre ampiamente utilizzati nella lavorazione petrolchimica, nell'energia nucleare, nell'energia eolica, nella produzione di caldaie e nella fabbricazione di strutture in acciaio. La macchina supporta la foratura ad alta velocità con utensili in metallo duro raffreddati internamente e con punte elicoidali raffreddate esternamente. Integrando foratura, smussatura, maschiatura, fresatura e alesatura in un'unica piattaforma di lavorazione, offre versatilità e produttività eccezionali. Una testa di fresatura automatica ad angolo retto opzionale estende ulteriormente le sue capacità, consentendo operazioni efficienti di foratura laterale, maschiatura e fresatura su pezzi complessi.

Specifiche:

Caratteristiche del prodotto

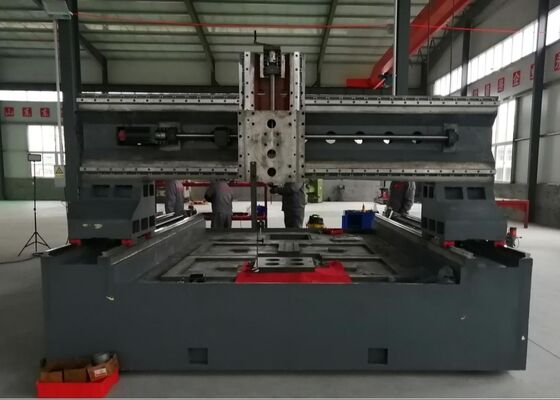

1. L'attrezzatura è composta principalmente da un basamento macchina per carichi pesanti, un sistema di scorrimento longitudinale, una struttura a portale, una slitta trasversale, un'unità di alimentazione verticale, una testa del mandrino di foratura e fresatura, un piano di lavoro, un sistema di circolazione del refrigerante, un sistema di rimozione automatica dei trucioli, un sistema di lubrificazione centralizzato, un'unità pneumatica, un sistema di controllo elettrico e altri gruppi ausiliari, formando una piattaforma di lavorazione completa ed altamente efficiente.

2. La testa del mandrino scorrevole servoassistita è in grado di eseguire operazioni di foratura, alesatura, maschiatura, smussatura e fresatura di scanalature. Può funzionare in modo indipendente o sincrono con più assi CNC per fornire la massima flessibilità di lavorazione. Il mandrino utilizza un mandrino BT50 di alta precisione prodotto a Taiwan con un'alimentazione interna di refrigerante e un meccanismo di bloccaggio automatico dell'utensile con molla a farfalla. Lo sbloccaggio idraulico degli utensili consente una sostituzione rapida e comoda di punte e frese, migliorando significativamente l'efficienza produttiva.

3. Guide lineari ad alta precisione sono integrate in tutta la macchina per garantire una corsa fluida, un'eccezionale rigidità e un'eccellente precisione di movimento. Il sistema di avanzamento è alimentato da un servomotore CA tramite una cinghia sincrona e una trasmissione con vite a ricircolo di sfere di precisione, garantendo precisione di posizionamento, ripetibilità e stabilità di lavorazione a lungo termine superiori.

4. Sia la base della macchina che la struttura del portale sono realizzati in ghisa di alta qualità o lamiera di acciaio saldata ad alta resistenza. Tutti i componenti strutturali sono sottoposti a ricottura di distensione ad alta temperatura prima della lavorazione, seguita da un trattamento di distensione secondario dopo la semifinitura. La lavorazione finale di precisione garantisce un'eccezionale rigidità strutturale, stabilità dimensionale a lungo termine e precisione di lavorazione costantemente affidabile per tutta la vita utile della macchina.

La foratrice e fresatrice per piastre CNC Gantry è una soluzione di lavorazione ad alte prestazioni sviluppata appositamente per la lavorazione di precisione di componenti di tipo piastra e parti strutturali. È ideale per la lavorazione di flange, dischi, anelli, piastre piane e pezzi simili entro la capacità di spessore specificata della macchina. Il suo robusto design strutturale, il controllo CNC avanzato e le capacità di lavorazione multifunzionali lo rendono la scelta ideale per ambienti di produzione industriale esigenti che richiedono precisione e produttività.

All'interno degli impianti di fabbricazione di strutture in acciaio, la macchina esegue forature e fresature ad alta precisione di piastre strutturali, piastre di base e componenti di connessione, fornendo parti accuratamente lavorate per l'assemblaggio efficiente di strutture in acciaio. Nel settore dell'energia eolica, viene ampiamente applicato alla lavorazione di sezioni di torri di turbine eoliche e componenti di flange di grande diametro, garantendo un'eccezionale precisione dimensionale e integrità strutturale in condizioni operative severe come alta pressione del vento e variazioni estreme di temperatura. Nell'ingegneria dei ponti, l'attrezzatura è ampiamente utilizzata per la lavorazione di travi di ponti, piastre di giunzione e elementi strutturali di supporto, producendo connessioni robuste e durevoli in grado di resistere a carichi dinamici a lungo termine. Di conseguenza, migliora significativamente la sicurezza strutturale, l’affidabilità operativa e la durata di servizio delle infrastrutture dei ponti su larga scala.
