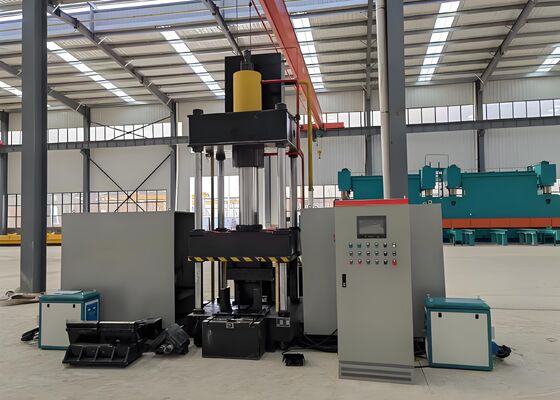

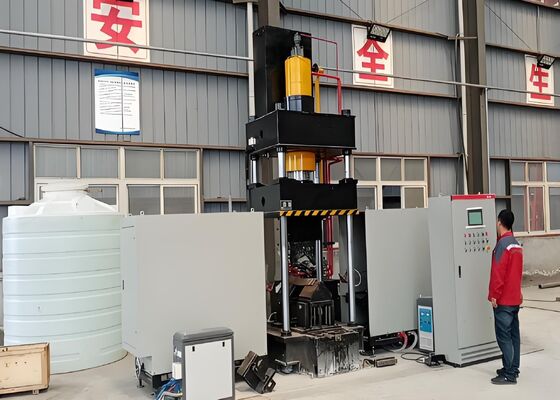

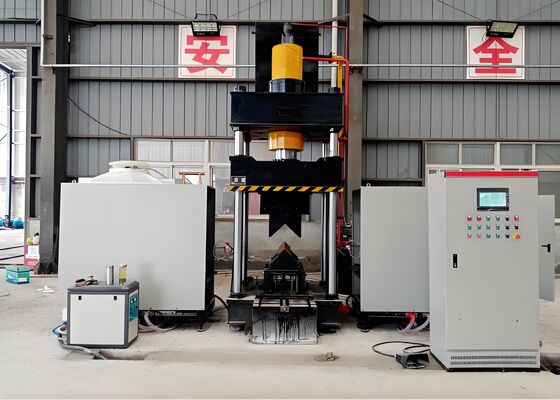

Macchina per piegare e riscaldare l'acciaio ad angolo CNC utilizzata dall'industria delle torri per piastre piatte in acciaio

Macchina piegatubi per riscaldamento in acciaio ad angolo CNC con spessore della piastra di piegatura da 2-16 mm per acciaio strutturale


Introduzione al prodotto:

La macchina per il riscaldamento e la piegatura dell'acciaio angolare CNC è sapientemente progettata e ispezionata accuratamente prima della spedizione per garantire una formatura accurata di sezioni angolari in acciaio e piastre piatte in acciaio. È stato sviluppato specificatamente per soddisfare i rigorosi requisiti di produzione della fabbricazione di acciaio strutturale, della produzione di apparecchiature industriali e dei settori della lavorazione dei metalli architettonici. Caratterizzata da un'eccezionale precisione di piegatura, ripetibilità costante e stabilità operativa affidabile, la macchina produce componenti formati di alta qualità conformi a rigorose tolleranze dimensionali e standard tecnici. Ciò consente alle parti in acciaio ad angolo piegato e in acciaio piatto di entrare senza soluzione di continuità nei successivi processi di fabbricazione, migliorando l'efficienza produttiva complessiva e garantendo un flusso di lavoro di produzione continuo.

Parametri del prodotto:

Caratteristiche del prodotto:

1. La macchina è dotata di una piattaforma di controllo CNC ad alte prestazioni, integrata con un controller PLC e un'interfaccia uomo-macchina (HMI) touchscreen intuitiva. Questa architettura di controllo intelligente consente un comodo input del programma, la supervisione del processo in tempo reale e una gestione efficiente della produzione, garantendo un funzionamento stabile delle apparecchiature e un funzionamento quotidiano semplificato.

2. L'apparecchiatura adotta la tecnologia di riscaldamento a induzione a frequenza ultrasonica, offrendo prestazioni di riscaldamento rapide, efficienti dal punto di vista energetico e rispettose dell'ambiente. Questa soluzione di riscaldamento avanzata aumenta la produttività della produzione, riduce il consumo di energia e i costi operativi ed è pienamente conforme ai moderni standard di protezione ambientale e di produzione sostenibile.

3. Progettata come sistema di formatura completo, la macchina elimina la necessità di utensili ausiliari o di frequenti sostituzioni degli stampi. Il design integrato riduce al minimo i tempi di configurazione, semplifica le procedure di produzione e migliora significativamente l'efficienza produttiva.

4. Utilizzando la tecnologia avanzata di posizionamento CNC e controllo del movimento, la macchina ottiene risultati di piegatura altamente accurati e ripetibili. Ciò garantisce una qualità del prodotto costante, un'eccellente precisione dimensionale, una maggiore capacità produttiva e un'affidabile stabilità del processo a lungo termine.

5. L'attrezzatura incorpora una centralina idraulica autonoma integrata con un sistema di controllo elettrico completo. Questa configurazione garantisce un funzionamento affidabile, una manutenzione conveniente, una maggiore sicurezza operativa e un'eccellente idoneità per la produzione industriale continua e pesante.

6. La funzione di formatura a freddo è adatta per la lavorazione di profilati angolari in acciaio fino a L100 × L100 × 10 mm, a condizione che l'angolo di piegatura non superi 5°. Questa capacità garantisce una deformazione controllata, un'eccellente consistenza dimensionale e un'elevata precisione di formatura, riducendo al minimo lo stress del materiale.

7. In condizioni di produzione standard, un tipico ciclo di piegatura a freddo richiede circa 10 secondi per pezzo, mentre un ciclo di piegatura termica dura in media circa 120 secondi, a seconda delle specifiche del materiale e delle dimensioni del pezzo. La piegatura termica inizia dopo che il materiale raggiunge circa 800°C (condizione rovente), con parametri di riscaldamento automaticamente ottimizzati in base alle caratteristiche del materiale e alle specifiche di piegatura richieste.

8. Una volta immessi i parametri di lavorazione, la sequenza operativa automatica può essere avviata utilizzando il pulsante di avvio o un interruttore a pedale. Il sistema completa automaticamente l'intero processo di formatura, compreso il posizionamento del pezzo, il riscaldamento a induzione, la retrazione automatica dell'unità di riscaldamento, la piegatura idraulica, il ritorno del pistone e lo scarico del pezzo finito, riducendo al minimo l'intervento manuale e massimizzando l'efficienza produttiva.

9. Quando si opera nella modalità di piegatura a caldo e a freddo integrata, la produzione inizia immediatamente dopo l'immissione dei parametri di processo. Non è necessario che il pistone idraulico ritorni nella posizione originale dopo ogni ciclo. La matrice di formatura inferiore, invece, si solleva automaticamente di circa 100 mm, consentendo una rapida rimozione del pezzo finito. Questo processo ottimizzato riduce significativamente il tempo di ciclo e migliora l’efficienza complessiva della produzione.

I pezzi dimostrativi visualizzati con la linea di produzione di punzonatura, marcatura e taglio angolare dell'acciaio sono fabbricati secondo le specifiche standard e i requisiti di lavorazione ampiamente adottati nel settore delle torri di trasmissione. Questi campioni rappresentativi consentono a clienti, ingegneri e ispettori della qualità di valutare direttamente l'accuratezza della lavorazione, la qualità dei componenti finiti e le prestazioni complessive della lavorazione, fornendo prove affidabili della capacità dell'apparecchiatura di soddisfare gli esigenti standard di produzione richiesti per la produzione delle torri di trasmissione.

Nei progetti di trasmissione di potenza ad altissima tensione (UHV), in cui le torri di trasmissione devono resistere a condizioni ambientali severe e carichi strutturali sostanziali, queste apparecchiature svolgono un ruolo essenziale nella produzione degli elementi angolari in acciaio che costituiscono la struttura portante primaria delle torri. Esegue operazioni di foratura e marcatura ad alta precisione su componenti utilizzati nei corpi delle torri, traverse e altri gruppi strutturali critici, garantendo un'eccellente precisione dimensionale e una qualità di connessione affidabile. Di conseguenza, l’apparecchiatura contribuisce in modo significativo alla resistenza strutturale, alla durata a lungo termine e alla sicurezza operativa delle torri di trasmissione, fornendo un supporto affidabile per il funzionamento stabile delle moderne reti di trasmissione di energia UHV.
