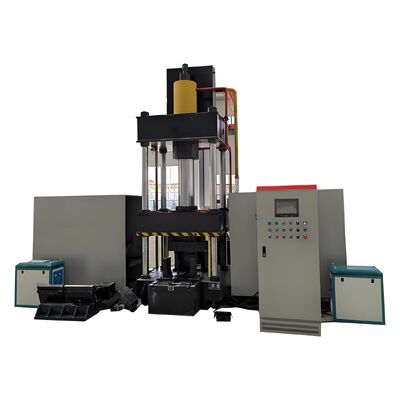

Macchina per piegare e riscaldare l'acciaio ad angolo CNC utilizzata dall'industria delle torri per piastre piatte in acciaio

Macchina per piegare e riscaldare l'acciaio ad angolo CNC utilizzata dall'industria delle torri per piastre piatte in acciaio


Introduzione al prodotto:

La macchina piegatrice e riscaldante angolare CNC è progettata professionalmente e testata in modo completo prima della consegna per garantire una formatura ad alta precisione di sezioni angolari in acciaio e piastre piatte in acciaio. È costruito appositamente per soddisfare gli esigenti requisiti di produzione della fabbricazione di acciaio strutturale, della produzione di macchinari industriali e delle industrie di lavorazione dei metalli per l'architettura. Combinando un'eccezionale precisione di piegatura con prestazioni operative stabili, la macchina produce costantemente componenti formati di alta qualità che soddisfano rigorose tolleranze dimensionali e specifiche tecniche. Ciò garantisce che i pezzi piegati in acciaio e lamiera siano completamente preparati per i processi di fabbricazione a valle, migliorando l'efficienza produttiva complessiva e supportando un flusso di produzione ininterrotto.

Parametri del prodotto:

Caratteristiche del prodotto:

1. L'apparecchiatura è dotata di un sofisticato sistema di controllo CNC integrato con un controller PLC e un'interfaccia uomo-macchina (HMI) touchscreen intuitiva. Questa configurazione consente un comodo inserimento del programma, il monitoraggio del processo in tempo reale e una gestione efficiente della produzione, garantendo prestazioni affidabili della macchina e un funzionamento quotidiano semplificato.

2. La macchina adotta una tecnologia avanzata di riscaldamento a induzione a frequenza ultrasonica, fornendo prestazioni di riscaldamento veloci, efficienti dal punto di vista energetico e rispettose dell'ambiente. Questa soluzione innovativa migliora l’efficienza produttiva, riduce i costi operativi e soddisfa i moderni requisiti di protezione ambientale e sostenibilità.

3. Progettata come sistema di formatura multifunzionale, la macchina elimina la necessità di utensili aggiuntivi o di frequenti sostituzioni dello stampo. Questo design integrato semplifica l'impostazione della produzione, riduce i tempi di preparazione e migliora l'efficienza complessiva della produzione.

4. Utilizzando l'avanzata tecnologia di posizionamento CNC, il sistema offre prestazioni di piegatura precise e ripetibili, garantendo una qualità costante del prodotto e migliorando al tempo stesso la capacità produttiva e la stabilità del processo.

5. La macchina incorpora una centralina idraulica indipendente integrata con un sistema di controllo elettrico completo. Questa configurazione offre funzionamento conveniente, prestazioni affidabili, maggiore sicurezza operativa ed eccellente idoneità per la produzione industriale continua.

6. La funzione di piegatura a freddo è progettata per sezioni angolari in acciaio fino a L100 × L100 × 10 mm, a condizione che l'angolo di piegatura non superi 5°. Questa capacità garantisce una formatura precisa mantenendo la coerenza dimensionale e riducendo al minimo la deformazione del materiale.

7. In condizioni operative normali, il ciclo di formatura a freddo richiede circa 10 secondi per pezzo, mentre la piegatura termica richiede in genere circa 120 secondi, a seconda delle caratteristiche del materiale e delle dimensioni del pezzo. La formatura termica inizia quando il pezzo raggiunge circa 800°C (condizione rovente), con parametri di riscaldamento ottimizzati in base alle proprietà del materiale e alle specifiche di piegatura richieste.

8. Dopo aver configurato i parametri di elaborazione, gli operatori possono avviare il ciclo automatico utilizzando il pulsante di avvio o il pedale. Il sistema completa quindi automaticamente l'intera sequenza di formatura, compreso il posizionamento del pezzo, il riscaldamento a induzione, il ritiro del gruppo di riscaldamento, la formatura idraulica, il ritorno del pistone e lo scarico del pezzo finito.

9. Quando si opera in modalità combinata termica e formatura a freddo, la produzione inizia immediatamente dopo l'immissione dei parametri. Non è necessario che il pistone idraulico ritorni nella posizione iniziale. Invece, lo stampo di formatura inferiore si solleva automaticamente di circa 100 mm, consentendo una rapida rimozione del pezzo e migliorando significativamente l'efficienza produttiva riducendo al tempo stesso il tempo ciclo.

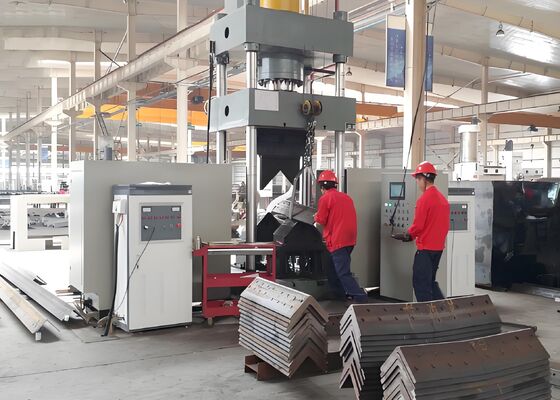

I pezzi dimostrativi prodotti dalla linea di produzione di punzonatura, marcatura e taglio angolare dell'acciaio sono fabbricati in conformità con le specifiche standard e i requisiti di lavorazione ampiamente adottati nel settore delle torri di trasmissione. Questi campioni forniscono ai clienti e al personale di ispezione un riferimento pratico per valutare la precisione della lavorazione, la qualità del prodotto finito e le prestazioni complessive della lavorazione, dimostrando chiaramente la capacità dell'apparecchiatura di soddisfare i rigorosi standard di produzione richiesti per la fabbricazione delle torri di trasmissione.

Nei progetti di trasmissione di potenza ad altissima tensione (UHV), dove le torri di trasmissione devono resistere a condizioni ambientali severe e notevoli sollecitazioni strutturali, questa apparecchiatura svolge un ruolo fondamentale nella lavorazione degli elementi angolari in acciaio che formano la struttura portante primaria delle torri. Il sistema esegue operazioni di foratura e marcatura precise sui componenti utilizzati nei corpi delle torri, traverse e altri gruppi strutturali critici, garantendo un'eccellente coerenza dimensionale e affidabilità strutturale. Di conseguenza, contribuisce in modo significativo alla resistenza, alla durabilità e alla sicurezza operativa a lungo termine delle torri di trasmissione, supportando le prestazioni stabili e ininterrotte dell’infrastruttura di trasmissione di energia UHV.
