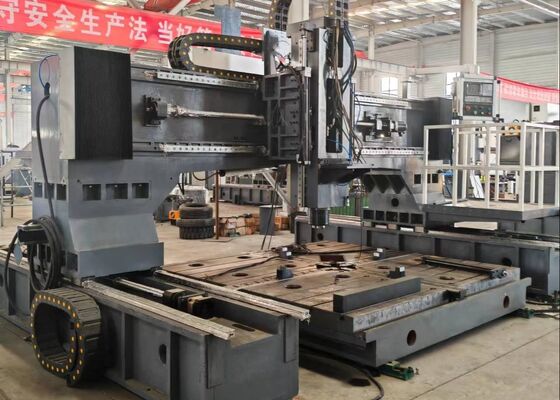

Modello PHD4080 Macchina di fresatura CNC mobile per trivellazione usata per scambiatori di calore
Introduzione al prodotto:
Questa attrezzatura è una macchina per la perforazione e la fresatura CNC ad alta velocità, di tipo portale, appositamente progettata per le operazioni di perforazione, taping e fresatura su piastre d'acciaio, flange, scambiatori di calore,fogli di tubiIl sistema utilizza una tecnologia di perforazione a carburo ad alta velocità con consegna interna di liquido di raffreddamento ed è dotato di una piattaforma di controllo KND o CNC.Offre un funzionamento facile da usare, un elevato livello di automazione, una precisione di lavorazione superiore e un'eccellente flessibilità per la produzione di piccoli e medi volumi che coinvolgono una grande varietà di pezzi da lavorare.
Configurazione del prodotto:
| Modello |
PHD4080 |
| Dimensione del pezzo |
LxW (mm) |
4000x8000 |
| Larghezza della fessura in T del banco di lavoro (mm) |
28 |
| Testa di potenza di perforazione |
- Qty. |
1 o 2 |
| Conico di fusione |
BT1 commercio |
| Diametro massimo di perforazione (mm) |
Φ90 |
| Spessore massimo (mm) |
≤ 300 |
| Diametro del tap |
M3-M36 |
| Velocità del mandrino (r/min) |
30 ~ 3000 |
| Potenza del motore del servospindle (kW) |
22/30/37 |
| Movimento laterale della testa di propulsione (asse X) |
Corsa massima orizzontale (mm) |
4000 |
| Velocità di movimento laterale (r/min) |
0 ~ 6 |
| Potenza del servomotore per movimento laterale (kW) |
3.6 |
| Movimento longitudinale del grattacielo (asse Y) |
Corso di alimentazione massimo (mm) |
8000 |
| Velocità di movimento dell'alimentazione (m/min) |
0 ~ 6 |
| Potenza del servomotore (kW) |
3.6/5.5 |
| Movimento verticale dell'alimentazione del ram (asse Z) |
Max. corsa (mm) |
1400 |
| Velocità di movimento (m/min) |
0 ~ 4 |
| Potenza del servomotore (kW) |
3.6 |
| Precisione di posizionamento su tre assi |
X/Y/Z/A/B/C (mm) |
± 0,015/1000 |
| Precisione di posizionamento ripetuta su tre assi |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistema elettrico |
Sistema CNC |
FAGOR/KND/GSK |
| Cambi utensili |
Tipo di disco (facoltativo) |
24 posizioni degli utensili |
| Dimensione complessiva |
LxWxH (m) |
13 per 6,9 per 6.2 |
Caratteristiche del prodotto

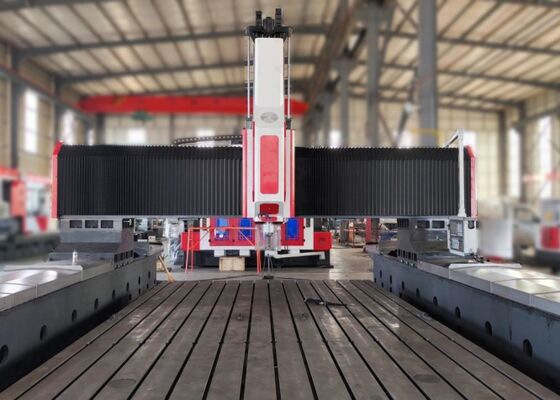

1La macchina è composta principalmente da un letto di macchina, da un tavolo da lavoro, da un portiere mobile, da una testa di trivellazione e fresatura verticale, da un sistema idraulico, da un sistema pneumatico, da un sistema di raffreddamento,sistema di lubrificazione centralizzato, sistema di controllo elettrico e sistema di trasporto automatico di chip.
2La tabella di lavoro e il portiere sono progettati come unità strutturali indipendenti, con il portiere che viaggia lungo due basi della macchina.stabilità operativa, precisione di posizionamento e capacità di carico.
3. Il tavolo da lavoro è realizzato in ghisa grigia di qualità superiore, fornendo eccezionale resistenza strutturale, resistenza all'usura e durata operativa a lungo termine.
Il letto della macchina e il tavolo di lavoro sono entrambi fabbricati in ghisa grigia HT300 ad alta resistenza e sottoposti a doppi trattamenti di temperatura per la riduzione delle tensioni.Per ridurre al minimo la risonanza vibrazionale durante le operazioni di perforazione e prolungare la vita utile degli strumenti di taglio del carburo, la macchina adotta un disegno strutturale separato letto e tavolo da lavoro, garantendo prestazioni dinamiche superiori e precisione di lavorazione.
1Il sistema automatico integrato di evacuazione e ricircolazione del liquido di raffreddamento riduce al minimo il tempo non produttivo riducendo il carico di lavoro dell'operatore.Il funzionamento di routine richiede solo il caricamento del pezzo, scarico e sostituzione degli attrezzi.
2La macchina è dotata di un mandrino di precisione BT50 di fabbricazione taiwanese, dotato di funzionalità di raffreddamento interno e di compatibilità con strumenti di perforazione a carburo.Un cilindro pneumatico per il cambio degli utensili consente una rapida e comoda sostituzione degli utensiliIl motore a fusione ad alta potenza è azionato da un sistema di trasmissione a cinghia sincrona servo-controllato, che fornisce una vasta gamma di velocità, una coppia di uscita stabile e eccellenti prestazioni di lavorazione.
3Questa macchina per la trivellazione e la fresatura CNC è specificamente sviluppata in base alle caratteristiche e ai requisiti di precisione dei pezzi industriali.La sua struttura compatta e flessibile garantisce un'efficienza di lavorazione ottimaleIl sistema fornisce risultati di lavorazione precisi ed efficienti, sia per la lavorazione di modelli di fori circolari che per la realizzazione di fori lineari.fornire una soluzione di produzione altamente economica e produttiva.

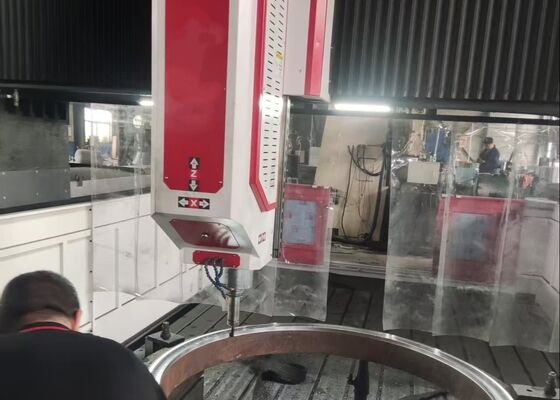

La macchina CNC per la perforazione e la fresatura delle piastre a portiere è un sistema di lavorazione industriale per lavori pesanti progettato per la lavorazione ad alta precisione di componenti e elementi strutturali di tipo piastra.È particolarmente adatto per la lavorazione di flange, dischi, anelli, piastre piatte e pezzi simili, a condizione che lo spessore del materiale rientri nella capacità di lavorazione specificata dalla macchina.
In impianti di fabbricazione di strutture in acciaio, questa macchina esegue operazioni di perforazione e fresatura di precisione su piastre strutturali e componenti di collegamento,fornire una base affidabile per l'assemblaggio di cornici in acciaioNell'industria dell'energia eolica fornisce lavorazioni di alta precisione di torri di turbine eoliche e componenti di flange,garantire prestazioni strutturali affidabili in condizioni ambientali difficiliIn applicazioni di ingegneria dei ponti, l'apparecchiatura è utilizzata per la lavorazione di travi di ponte, piastre di collegamento e strutture di supporto,creare giunzioni durevoli e affidabili in grado di resistere a condizioni di carico dinamico per tutta la vita utile del ponte.
