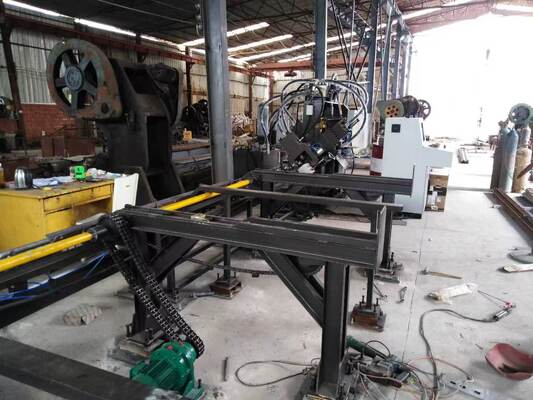

Linea di lavorazione di punzonatura in acciaio CNC 3 in 1 per acciaio ad angolo con barra piatta in acciaio 3 punzoni per lato
Introduzione al prodotto:
È progettato per operazioni di punzonatura, marcatura e taglio su sezioni angolari in acciaio, acciaio piatto e acciaio a canale. L'attrezzatura è ampiamente utilizzata nella produzione di raccordi per torri di trasmissione, tra cui traverse, morsetti, piastre di collegamento a cinque fori, rondelle piatte e staffe di supporto. Integrando i processi di punzonatura, marcatura e cesoiatura in un unico ciclo produttivo, la macchina elimina la necessità di molteplici operazioni autonome. Offre elevata precisione di lavorazione, produttività eccellente, funzionamento semplice e può essere gestito in modo efficiente da un singolo operatore con requisiti minimi di formazione.
Parametri del prodotto:
| Modello |
JBC1010 |
| Funzioni |
Punzonatura, marcatura, cesoiatura |
| Dimensione dell'angolo (mm) |
40х40х3～100х100х8 (foro asolato)
40х40х3～100х100х10 (foro rotondo)
|
| Dimensioni acciaio piatto (mm) |
40x3~140x10 |
| Acciaio del canale (mm) |
80x5~140x8 |
| Massimo. diametro del foro (mm) |
Φ22х50 (foro asolato), Φ26 (foro rotondo) |
| Forza di punzonatura (kN) |
800 |
| Forza di marcatura (kN) |
630 |
| Forza di taglio (kN) |
1250 |
| Massimo. lunghezza del pezzo grezzo (m) |
9 |
| Massimo. lunghezza del prodotto finito (m) |
9 |
| Punzoni per lato |
3 |
| Gruppo di lettere di marcatura |
4 |
| Dimensione della lettera (mm) |
14×10×19 |
| Assi CNC |
3 |
| Modalità di taglio |
Taglio a lama singola |
| Velocità di avanzamento dell'angolo (m/min) |
80 |
| Precisione della lavorazione |
Conforme a GB2694 |
| Funzione del programma |
Visualizzazione dei guasti in tempo reale |
| Modalità di programmazione |
Ingresso tramite tastiera, interfaccia RS232,Floppy disk e interfaccia USB
|
Caratteristica del prodotto:

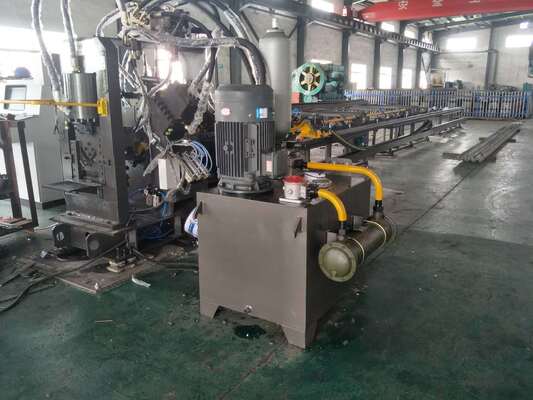

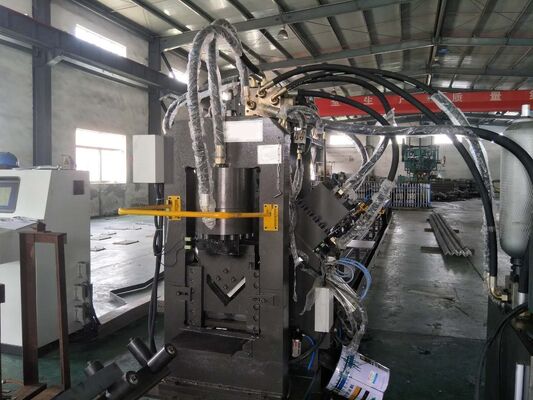

1. La macchina è costituita principalmente da un sistema di trasporto trasversale, un meccanismo di caricamento rotatorio, un trasportatore di alimentazione, un carrello di alimentazione CNC, una stazione di punzonatura, una stazione di marcatura, una stazione di taglio, un trasportatore di scarico, nonché sistemi idraulici, elettrici e pneumatici.
2. L'apparecchiatura adotta una tecnologia di controllo CNC avanzata combinata con l'alimentazione servoassistita, garantendo un'elevata efficienza produttiva e una precisione di lavorazione affidabile. I principali componenti idraulici, pneumatici ed elettrici provengono da produttori riconosciuti a livello internazionale per garantire stabilità operativa a lungo termine.
3. Tutti i cavi critici di trasmissione del segnale, inclusi il cablaggio dell'encoder e i cavi di comunicazione PLC, utilizzano cavi a doppino intrecciato schermati importati per prevenire efficacemente le interferenze del segnale e mantenere la precisione del posizionamento.
4. Il computer di controllo industriale è dotato di un'interfaccia bilingue cinese-inglese, che offre un funzionamento intuitivo e una visualizzazione grafica del pezzo. La programmazione è semplice e supporta l'importazione diretta dei dati generati dal software CAD di Nesting o Loft. Gli operatori devono solo inserire le dimensioni del pezzo, le specifiche dei fori, i contrassegni di riferimento e le quantità di produzione.
5. La linea di lavorazione angolare è dotata di un meccanismo specializzato di supporto e bloccaggio, che consente la lavorazione stabile di sezioni angolari in acciaio con deformazioni significative o profili irregolari.
6. I gruppi di alimentazione anteriore e posteriore sono stati completamente aggiornati con un binario di guida ottimizzato e una struttura a molla integrata, fornendo una migliore stabilità di alimentazione e risolvendo efficacemente i problemi associati all'insufficiente pressione della molla durante l'avanzamento del materiale.
7. È incluso un sistema di monitoraggio autodiagnostico integrato, che consente il rilevamento rapido dei guasti e facilita le procedure di manutenzione.
8. Il meccanismo di cesoiatura a lama singola offre superfici di taglio pulite e lisce massimizzando l'utilizzo del materiale e riducendo al minimo la generazione di scarti.
Questa attrezzatura è stata sviluppata per la versatile lavorazione CNC di componenti strutturali in acciaio, comprese le superfici d'anima in acciaio a canale, entrambe le flange in acciaio angolare e le sezioni piatte in acciaio, che possono anche essere trasformate in profili curvi o ad arco. La macchina esegue molteplici operazioni, tra cui marcatura precisa, punzonatura accurata e cesoiatura di alta qualità, all'interno di un'unica configurazione integrata. Combinando queste funzioni, garantisce una fabbricazione efficiente e di alta precisione di componenti angolari in acciaio, piatti in acciaio e canali in acciaio, rendendolo una soluzione ideale per parti strutturali personalizzate, produzione di prototipi e produzione di campioni che richiedono precisione dimensionale costante e qualità di lavorazione superiore.
L'attrezzatura viene utilizzata per punzonare, marcare e tagliare componenti angolari in acciaio, acciaio piatto e acciaio per canali. Viene ampiamente applicato nella produzione di accessori per torri di trasmissione, tra cui traverse, morsetti di fissaggio, piastre di collegamento a cinque fori, cuscinetti piatti e basi di supporto, garantendo una produzione efficiente e una qualità affidabile del prodotto.
