Macchina mobile CNC per trivellazione e fresatura ad alta velocità con funzione di tocco
Introduzione al prodotto:

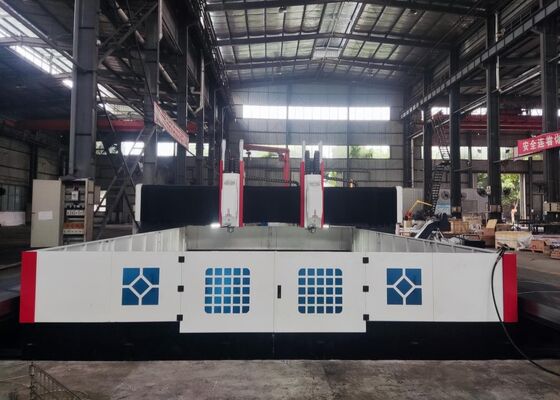

Questa macchina è un sistema di perforazione e fresatura CNC mobile ad alta velocità di tipo portale. È sviluppata principalmente per operazioni di perforazione, tappatura e fresatura su componenti come piastre di acciaio, flange,scambiatori di caloreLa macchina è controllata da un sistema di controllo del bus KND o CNC, che fornisce un funzionamento semplice.elevata automazione, eccellente precisione di lavorazione e forte adattabilità per la produzione di lotti di piccole e medie dimensioni con diversi tipi di pezzi da lavorare.
Configurazione del prodotto:
| Modello |
PHD4080 |
| Dimensione del pezzo |
LxW (mm) |
4000x8000 |
| Larghezza della fessura in T del banco di lavoro (mm) |
28 |
| Testa di potenza di perforazione |
- Qty. |
1 o 2 |
| Conico di fusione |
BT1 commercio |
| Diametro massimo di perforazione (mm) |
Φ90 |
| Spessore massimo (mm) |
≤ 300 |
| Diametro del tap |
M3-M36 |
| Velocità del mandrino (r/min) |
30 ~ 3000 |
| Potenza del motore del servospindle (kW) |
22/30/37 |
| Movimento laterale della testa di propulsione (asse X) |
Corsa massima orizzontale (mm) |
4000 |
| Velocità di movimento laterale (r/min) |
0 ~ 6 |
| Potenza del servomotore per movimento laterale (kW) |
3.6 |
| Movimento longitudinale del grattacielo (asse Y) |
Corso di alimentazione massimo (mm) |
8000 |
| Velocità di movimento dell'alimentazione (m/min) |
0 ~ 6 |
| Potenza del servomotore (kW) |
3.6/5.5 |
| Movimento verticale dell'alimentazione del ram (asse Z) |
Max. corsa (mm) |
1400 |
| Velocità di movimento (m/min) |
0 ~ 4 |
| Potenza del servomotore (kW) |
3.6 |
| Precisione di posizionamento su tre assi |
X/Y/Z/A/B/C (mm) |
± 0,015/1000 |
| Precisione di posizionamento ripetuta su tre assi |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistema elettrico |
Sistema CNC |
FAGOR/KND/GSK |
| Cambi utensili |
Tipo di disco (facoltativo) |
24 posizioni degli utensili |
| Dimensione complessiva |
LxWxH (m) |
13 per 6,9 per 6.2 |
Caratteristiche del prodotto

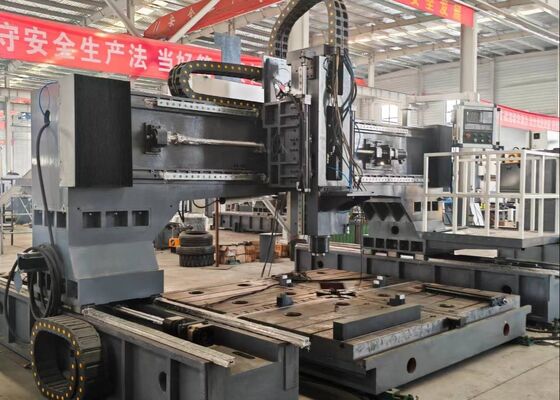

1L'apparecchiatura è composta principalmente da una base della macchina, da un tavolo da lavoro, da un porticato mobile, da una testa di trivellazione e fresatura verticale, da un sistema idraulico, da un sistema pneumatico, da un sistema di raffreddamento,sistema di lubrificazione centralizzato, sistema di controllo elettrico e sistema di evacuazione automatico dei chip.
2In questa serie di macchine, il tavolo da lavoro e il portiere sono strutturati in modo indipendente, con il portiere che si muove lungo due binari di base.Questa configurazione migliora notevolmente la stabilità e la precisione dell'elaborazione garantendo al contempo elevate prestazioni di carico.
3Il tavolo da lavoro è realizzato in ghisa grigia di qualità superiore, garantendo un'eccellente rigidità, durata e affidabilità operativa a lungo termine.
Il letto della macchina e il tavolo di lavoro sono entrambi realizzati in ghisa grigia ad alta resistenza (HT300) e sottoposti a doppio trattamento termico di temperatura per ridurre lo stress.Per eliminare la risonanza vibrazionale durante le operazioni di perforazione e prolungare la vita utile degli utensili in carburo, viene adottata una struttura separata tra il letto e il tavolo da lavoro.
1Il sistema automatico integrato di rimozione dei chip e di circolazione del liquido di raffreddamento riduce efficacemente il tempo di non produzione e riduce l'intensità del lavoro dell'operatore.Gli operatori sono tenuti a effettuare solo il carico e lo scarico dei pezzi da lavorare e la sostituzione degli utensili..
2La macchina è dotata di un fusolio di alta precisione BT50 di fabbricazione taiwanese, dotato di capacità di raffreddamento interno e compatibilità con trapano in carburo.Un cilindro pneumatico di utensili è incorporato per facilitare i cambi rapidi di utensiliIl motore a fusione ad alta potenza è azionato da una trasmissione a cinghia sincrona servo-controllata, che consente un ampio raggio di velocità e una coppia di uscita stabile.
3Questa macchina per la perforazione CNC è specificamente progettata in base alle caratteristiche del pezzo da lavorare e ai requisiti di precisione.garantire prestazioni di lavorazione ottimaliSia che i disegni dei fori siano circolari o lineari, il sistema completa le operazioni in modo efficiente e preciso, offrendo una soluzione di produzione altamente conveniente.

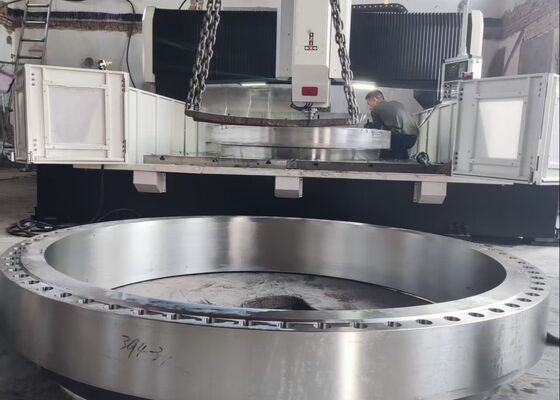

La macchina per la perforazione delle piastre a portale CNC è una soluzione industriale per lavori pesanti progettata con precisione per la lavorazione ad alta precisione di componenti e parti strutturali di tipo piastra.È ottimizzato per la lavorazione di pezzi da lavoro come flange, dischi, anelli e piastre piatte, purché lo spessore del materiale rimanga entro il raggio di lavorazione effettivo della macchina.
In impianti di fabbricazione di strutture in acciaio, questa macchina per la perforazione delle lamiere esegue perforazioni e fresatura precise su lamiere strutturali ed elementi di collegamento,formando una base affidabile per l'assemblaggio di una struttura in acciaioNel settore dell'energia eolica, fornisce lavorazioni ad alta precisione per torri di turbine eoliche e componenti di flange,garantire l'integrità strutturale in condizioni ambientali difficili, come forti venti e variazioni di temperatura- nelle applicazioni di costruzione di ponti, l'apparecchiatura è utilizzata per la lavorazione delle travi di ponte e dei componenti di supporto,garantire giunzioni forti e durevoli in grado di sopportare carichi dinamici per tutta la lunga vita della struttura.
