Con braccio di saldatura robotizzato robot di saldatura automatici con monitoraggio automatico delle cuciture

Con braccio di saldatura robotizzato Robot di saldatura automatici con tracciamento automatico della cucitura

Introduzione al prodotto:

Questa attrezzatura è progettata principalmente per la saldatura della base delle torri di trasmissione. Oltre alle piastre di rinforzo, è in grado di completare la saldatura di 11 cordoni primari sul corpo principale, un cordone di pulizia, nonché la saldatura degli angoli delle teste di saldatura.

Parametri principali:

Caratteristiche del prodotto:

1. Ripetibilità: il sistema fornisce una ripetibilità di posizionamento non inferiore a ±0,05 mm.

2. Precisione del percorso: la precisione della traiettoria rimane entro ±0,1 mm.

3. Design strutturale: il robot per saldatura ad arco presenta una struttura meccanica altamente stabile e robusta, progettata per un funzionamento industriale prolungato e continuo.

4. Area di lavoro: supporta pezzi fino a 1500 mm di dimensione, soddisfacendo l'intero spettro di requisiti di saldatura.

5. Metodo operativo: i pezzi sono montati su un dispositivo di posizionamento, mentre la testa di saldatura è installata su una piattaforma robotica dedicata. Durante il funzionamento, il robot e il posizionatore funzionano in sincronia coordinata. Utilizzando la scansione visiva robotica combinata con un sistema di tracciamento laser delle giunture, i percorsi di saldatura vengono generati automaticamente senza programmazione. Questa configurazione consente la saldatura di componenti complessi e irregolari con facilità d'uso e una formazione minima dell'operatore.

1. Sistema di saldatura: l'apparecchiatura è integrata con una fonte di alimentazione per saldatura ad arco Aotai ad alte prestazioni, in grado di supportare operazioni di saldatura trasversale, longitudinale e verticale, inclusi i processi MIG, MAG e TIG. Gli intervalli di corrente e tensione di saldatura sono completamente adattabili ai requisiti di lavorazione di diversi pezzi, offrendo un'eccellente stabilità dell'arco e una qualità di saldatura superiore. I parametri possono essere configurati con precisione per adattarsi a diversi materiali e spessori del pezzo.

Torcia per saldatura e accessori: dotata di una torcia per saldatura Apollo premium e di accessori complementari, inclusi meccanismi di alimentazione del filo e punte di contatto, che garantiscono prestazioni di saldatura costanti ed efficienza operativa.

2. Riconoscimento e conversione intelligenti: il sistema è dotato di funzionalità avanzate di riconoscimento e conversione intelligenti, rilevando automaticamente le caratteristiche critiche della saldatura, come posizioni e tipi di saldatura, dai disegni o dai dati del programma. Queste funzionalità vengono prontamente convertite in istruzioni di saldatura eseguibili dal robot, in genere entro 30 secondi. I dati possono essere importati senza problemi tramite connessioni di rete, USB o altre interfacce di comunicazione.

3. Sistema di controllo:
① Metodo di controllo: utilizza un sistema di controllo digitale avanzato, che offre una gestione precisa della traiettoria e parametri di saldatura regolabili.

② Metodo di programmazione: supporta la programmazione basata sulla scansione visiva. L'interfaccia è intuitiva e facile da usare e consente la creazione rapida di programmi e il controllo preciso di operazioni di saldatura complesse.

③ Interfaccia di comunicazione: fornisce porte di comunicazione per l'integrazione con altre apparecchiature e sistemi di controllo della linea di produzione, facilitando l'automazione senza soluzione di continuità e il funzionamento coordinato.

4. Struttura di montaggio del posizionatore: il telaio di supporto del posizionatore è progettato con rigidità e integrità strutturale adeguate per resistere ai carichi e alle vibrazioni generati sia dal robot che dal pezzo durante il processo di saldatura, garantendo prestazioni robotiche stabili e precisione di saldatura costante. Il design del montaggio consente inoltre un'installazione, una configurazione e una manutenzione pratiche, mantenendo al tempo stesso l'intera area di lavoro e l'efficienza operativa del robot.

5. Sistema di sicurezza: Grado di protezione: certificato minimo IP54, fornisce una protezione affidabile contro l'ingresso di polvere, l'esposizione all'umidità e altre condizioni ambientali tipiche delle applicazioni industriali.

6. Metodo di importazione dei dati del robot: il sistema supporta una gamma di opzioni di importazione dei dati, tra cui l'importazione di file CAD, l'importazione di scansioni basate sulla visione e l'immissione senza programmazione di specifiche di saldatura e requisiti di processo. Sono disponibili più formati per l'importazione di programmi e disegni, garantendo un funzionamento semplice, funzionalità intuitive e maggiore comodità.

7. Descrizione del sistema di saldatura del pezzo: Il robot di saldatura ad arco è dotato di un braccio robotico industriale a 6 assi che offre completa libertà di movimento, consentendo alla torcia di saldatura di accedere ai pezzi da un'ampia varietà di angolazioni e posizioni complesse. Questa configurazione consente diversi orientamenti di saldatura e sofisticati profili di saldatura, comprese giunzioni curve tridimensionali, offrendo flessibilità, precisione ed efficienza eccezionali nelle applicazioni di saldatura.

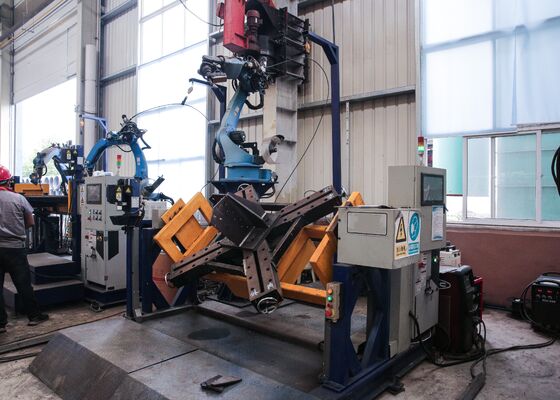

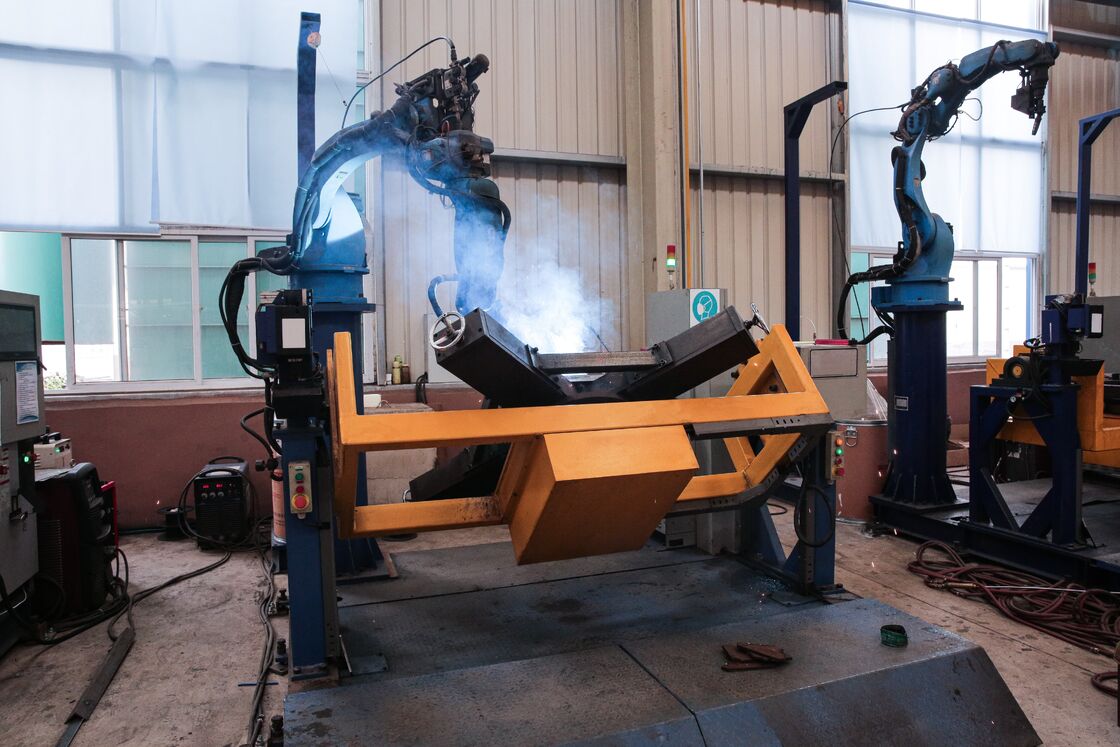

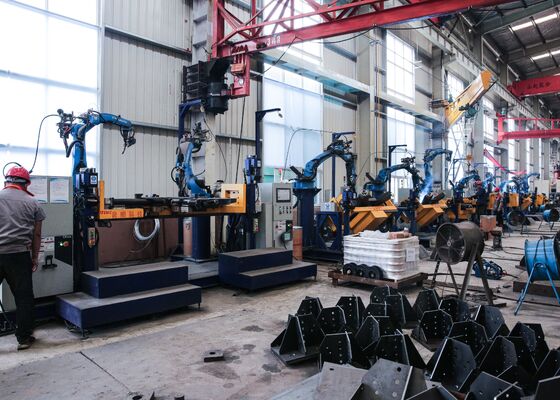

Questa attrezzatura è stata realizzata appositamente per la saldatura delle basi delle torri di trasmissione, svolgendo un ruolo fondamentale nel mantenimento dell'integrità strutturale delle fondamenta della torre. Oltre a saldare le piastre di irrigidimento, il sistema è in grado di completare tutti gli 11 cordoni di saldatura primari della struttura principale, nonché la saldatura della passata di radice singola, garantendo una penetrazione completa e uniforme. Esegue inoltre in modo efficiente la saldatura di tappi terminali e giunti angolari, offrendo saldature uniformi e di alta qualità su tutti i punti di connessione critici. Automatizzando questi processi chiave di saldatura, l'attrezzatura garantisce un allineamento preciso, una qualità di saldatura costante e una maggiore resistenza strutturale, rendendola altamente adatta per la produzione di campioni di base della torre, come dimostrato nelle immagini di accompagnamento.
