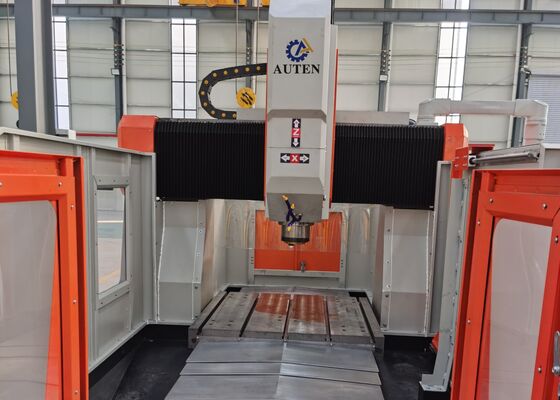

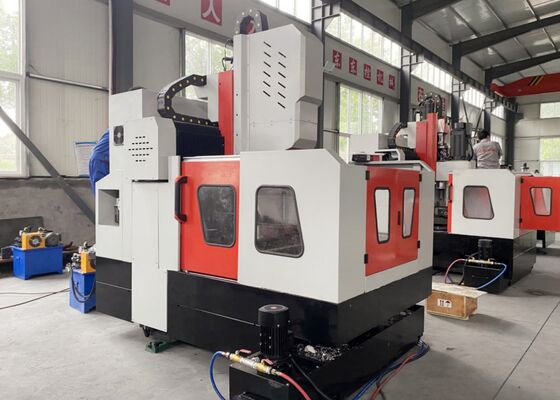

Modello PHD1010 Maschiatrice per fresatura e foratura CNC con piano di lavoro fisso Spessore punta ≤180mm

Modello PHD1010 Tavolo di lavoro fisso per trivellazione CNC, fresatura e tappatura

Introduzione al prodotto:

La macchina è progettata principalmente per la perforazione di lamiere di tubi e flange, con diametri di fori fino a φ80 mm.e fresatura. È compatibile sia con le perforazioni a carburo che con quelle standard. Il sistema di controllo CNC è intuitivo, garantendo la facilità di funzionamento. La macchina offre costantemente una precisione e prestazioni eccezionali.

Configurazione del prodotto:

Caratteristiche del prodotto

1. Il telaio della macchina e la traversa sono realizzati con strutture in acciaio saldato e sono sottoposti a un trattamento termico completo di invecchiamento per garantire un'elevata precisione.e il ram sono costruiti in ghisa, fornendo una maggiore durata e stabilità strutturale.

2Il doppio servo-azionamento su entrambi i lati dell'asse X garantisce un movimento preciso e sincronizzato del portiere, mantenendo un'eccellente quadratura tra gli assi Y e X.

3Il tavolo da lavoro è realizzato in ghisa, garantendo prestazioni stabili e affidabili.

4Il fusibile di perforazione è di tipo BT40 rigido e di alta precisione, dotato di un sistema di raffreddamento interno per un funzionamento efficiente e un comodo cambio degli utensili.Il mandrino funziona a velocità comprese tra 30 e 3000 giri al minuto.

5Due sistemi di rimozione di rottami a catena di piastre sono installati su entrambi i lati del tavolo da lavoro, che raccolgono sia il rottame che il liquido di raffreddamento, consentendo un efficiente riciclo del liquido di raffreddamento.

6La macchina è dotata di due sistemi di raffreddamento, interno ed esterno, che garantiscono una pressione e un flusso adeguati.Incorpora inoltre dispositivi di monitoraggio del livello del liquido di raffreddamento per garantire una corretta lubrificazione e raffreddamento degli strumenti di perforazione.

7La macchina è dotata di un sistema di lubrificazione automatico che fornisce una lubrificazione costante e affidabile ai componenti in movimento critici, compresi i binari di guida, le viti a sfera e i cuscinetti a rulli,prolungando così la durata di servizio di queste parti essenziali.

8Il sistema di controllo CNC è il modello 828D, che offre funzionalità complete, programmazione CAD-CAM automatica, funzionamento intuitivo, nonché avvisi automatici e compensazione degli errori.

9La macchina incorpora componenti critici provenienti da marchi riconosciuti a livello mondiale, tra cui rotaie lineari, viti a sfera, servomotori e driver, spindle, sistema di controllo CNC,pompe idrauliche, valvole e pompe di raffreddamento, garantendo un'eccellente affidabilità e prestazioni operative stabili.

La macchina per il taglio delle piastre a portiere CNC è un sistema industriale resistente, attentamente progettato per la lavorazione accurata di componenti a forma di piastra ed elementi strutturali.È specificamente configurato per la manipolazione di pezzi da lavoro come flange, dischi, anelli e piastre piatte, a condizione che lo spessore del materiale sia entro il range di lavorazione efficace specificato dalla macchina.

In impianti di fabbricazione di strutture in acciaio, questa macchina per la perforazione delle lamiere esegue operazioni di perforazione e fresatura precise sulle lamiere strutturali e sugli elementi di collegamento,fornire una base affidabile per l'assemblaggio di solide cornici in acciaioNell'industria dell'energia eolica, fornisce lavorazioni di alta precisione per torri e flange di turbine eoliche, processi critici che garantiscono che questi componenti possano resistere a condizioni ambientali difficili,compresi i forti venti e le variazioni di temperatura- nelle applicazioni di costruzione di ponti, la macchina elabora travi e supporti,facilitare la creazione di collegamenti stabili e durevoli in grado di sopportare carichi dinamici per tutta la vita utile del ponte.
