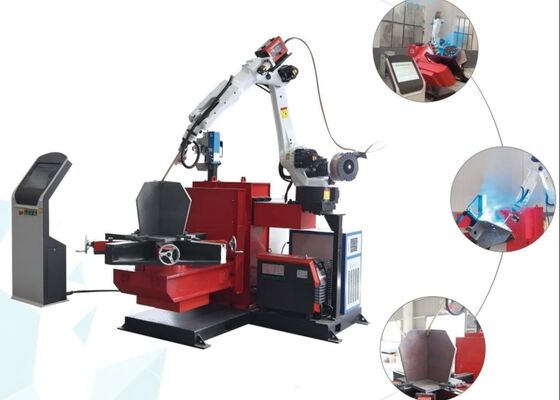

Saldare la base delle torri di trasmissione utilizzare Cnc Torre piedi robot di saldatura 2pcs tavoli da lavoro

Saldare la base delle torri di trasmissione utilizzare Cnc Torre piedi robot di saldatura 2pcs tavoli da lavoro

Introduzione al prodotto:

Questa apparecchiatura è progettata principalmente per la saldatura della base delle torri di trasmissione.,una cucitura a fini di pulizia, nonché la saldatura degli angoli della testa di tenuta.

Parametri principali:

Caratteristiche del prodotto:

1Ripetibilità: il sistema offre una ripetibilità non inferiore a ± 0,05 mm.

2. Precisione del percorso: la precisione del percorso non supera ±0,1 mm.

3. Progettazione strutturale: robot di saldatura ad arco dotato di una struttura meccanica altamente stabile e affidabile, progettato per un funzionamento continuo a lungo termine.

4- Involucro di lavoro: può ospitare pezzi fino a 1500 mm di dimensioni, coprendo l'intera gamma di esigenze di saldatura.

5. Metodo di funzionamento: il pezzo di lavoro è fissato su un apparecchio di posizionamento, mentre la testa di saldatura è montata su una base di robot dedicata.Utilizzo della scansione della visione del robot in combinazione con un laser seam trackerQuesto sistema è in grado di saldare pezzi di lavoro complessi e irregolari, offrendo facilità di funzionamento e una curva di apprendimento minima.

1Sistema di saldatura: la macchina è dotata di un alimentatore di saldatura ad arco Aotai ad alte prestazioni, in grado di supportare processi di saldatura trasversali, longitudinali e verticali, inclusi MIG, MAG,e saldatura TIGLe gamme di corrente e tensione di saldatura sono pienamente compatibili con le esigenze di lavorazione di vari pezzi da lavorare, fornendo un'eccellente stabilità dell'arco e una formazione di saldatura superiore.I parametri possono essere regolati con precisione per adattarsi a diversi materiali di saldatura e spessori del pezzo.

Torcia di saldatura e accessori: dotata di una torcia di saldatura Apollo di qualità superiore e di accessori associati, compresi i meccanismi di alimentazione del filo e le punte di contatto,garantire una qualità di saldatura costante ed un'efficienza operativa.

2Riconoscimento e conversione intelligenti: il sistema incorpora funzionalità di riconoscimento e conversione intelligenti,Identificazione automatica delle caratteristiche chiave della saldatura, quali la posizione e il tipo di saldatura, da disegni e programmiQueste funzioni vengono rapidamente convertite in istruzioni di saldatura eseguibili dal robot, in genere entro 30 secondi.o altre interfacce di comunicazione.

3Sistema di controllo:
1 Metodo di controllo: utilizza un avanzato sistema di controllo digitale, che offre una gestione precisa della traiettoria e parametri di saldatura regolabili.

2 Metodo di programmazione: supporta la programmazione basata sulla scansione visiva. L'interfaccia è intuitiva e facile da usare, consentendo la creazione rapida di programmi e il controllo preciso di operazioni di saldatura complesse.

3 Interfaccia di comunicazione: fornisce porte di comunicazione per l'integrazione con altre apparecchiature e sistemi di controllo della linea di produzione, facilitando l'automazione senza soluzione di continuità e il funzionamento coordinato.

4. Struttura di montaggio del posizionatore:Il telaio di montaggio del posizionatore è progettato con una resistenza e stabilità sufficienti per resistere alle forze e alle vibrazioni generate sia dal robot che dal pezzo da lavorare durante la saldaturaLa struttura di montaggio facilita anche l'installazione, la messa in servizio, la manutenzione e la manutenzione dei sistemi di montaggio.e manutenzione del robot senza compromettere la sua gamma di lavoro o prestazioni operative.

5Sistema di sicurezza: Classificazione di protezione: non inferiore a IP54, che fornisce una resistenza affidabile alla polvere, all'umidità e ad altri fattori ambientali comunemente presenti in ambienti industriali.

6. Metodo di importazione dati robot: il sistema supporta più metodi di importazione, tra cui l'importazione di disegni CAD, l'importazione di scansione visiva e l'importazione di informazioni e requisiti di saldatura senza programmazione.Sono disponibili una varietà di opzioni di importazione di programmi e disegni, rendendo il sistema semplice, facile da usare e molto conveniente da usare.

7. Sistema di saldatura del pezzo di lavoro Descrizione: il robot di saldatura ad arco utilizza un robot industriale a 6 assi con tutti i gradi di libertà,che consente alla torcia di saldatura di raggiungere il pezzo in una vasta gamma di orientamenti complessiCiò consente l'adattamento a diverse posizioni di saldatura e geometrie di saldatura complesse, comprese le saldature a curva spaziale, garantendo flessibilità e precisione nelle operazioni di saldatura.

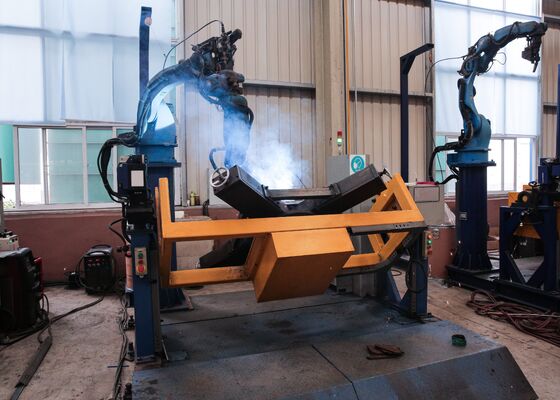

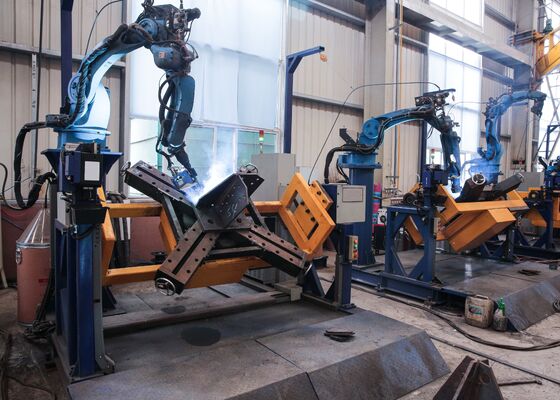

Questa attrezzatura è specificamente progettata per la saldatura delle basi delle torri di trasmissione, svolgendo un ruolo fondamentale nel garantire l'integrità strutturale della fondazione della torre.Al di là della saldatura delle piastre rigidificanti, il sistema è in grado di eseguire tutte le 11 cuciture di saldatura primarie della struttura principale, nonché la saldatura a singolo passaggio radicale, garantendo una penetrazione completa e costante.esegue in modo efficiente la saldatura di tappi di fine e giunti angolari, fornendo saldature uniformi e di alta qualità in tutti i punti di connessione critici.,e una resistenza strutturale superiore, che lo rende ideale per la fabbricazione di campioni di base della torre, come illustrato nelle immagini che accompagnano.
