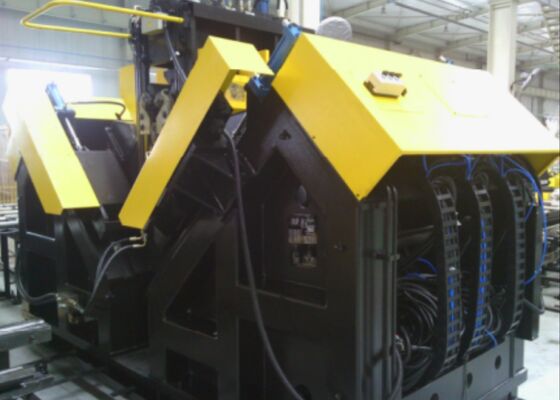

Modello ADM3635 Macchina di segnalamento per trivellazione ad angolo CNC ad alta velocità 200 m/min Velocità di taglio della trivellazione

Modello ADM3635 Macchina di segnalamento per trivellazione ad angolo CNC ad alta velocità 200 m/min Velocità di taglio della trivellazione

Uso del prodotto:

La linea di produzione di perforazione e marcatura CNC per acciaio angolare è specificamente progettata per la perforazione e la stampatura di acciaio angolare di grande resistenza utilizzato nelle torri delle linee di trasmissione.È in grado di elaborare tutti i fori necessari sull'acciaio angolareInoltre, la linea di produzione offre un'elevata efficienza operativa e un livello superiore di automazione.

Parametri principali:

Caratteristiche del prodotto:

1La linea di produzione è dotata di un sistema di carico automatico, che comprende un canale di alimentazione orizzontale e un portacarico rotativo.nonché un sistema automatico di scarico e di alimentazione. Tutte le operazioni di perforazione e stampaggio dell'acciaio angolare possono essere completate in un solo passaggio attraverso la linea di produzione.riducendo notevolmente le richieste di manodopera e migliorando l'efficienza operativa.

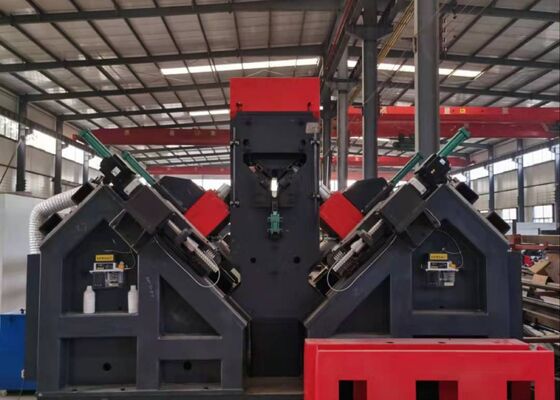

2Il mandrino di perforazione è dotato di un mandrino BT40 di alta precisione proveniente da Taiwan, dotato di un alimentatore interno di liquido di raffreddamento per garantire un'efficienza e una precisione di perforazione superiori.L'unità di perforazione comprende sei teste di perforazione CNC, con tre posizionate su ciascuna ala dell'acciaio angolare.la perforazione simultanea può essere eseguita utilizzando le teste corrispondenti su entrambi i lati.

3. Il software offre un'interfaccia bilingue cinese/inglese, che fornisce un funzionamento intuitivo e consente una visualizzazione chiara dei disegni del pezzo.

4. La programmazione è semplificata: quando si crea un programma, gli utenti devono solo inserire le dimensioni del pezzo, i diametri dei fori, la spaziatura tra i fori e la quantità.la conversione diretta può essere eseguita utilizzando il software di lofting CAD/CAMIl sistema è anche compatibile con i file.NC1 generati dal software TEKLA.

5I principali componenti idraulici, pneumatici ed elettrici utilizzano prodotti di marca di buona reputazione.

6L'apparecchiatura è dotata di un sistema di autodiagnosi per il rilevamento dei guasti.

7Un'unità di taglio è disponibile come modulo opzionale, dotata di avanzata tecnologia di taglio a doppia lama.

Questi esemplari comprendono una serie di specifiche tipiche e modelli di fori di acciaio angolare impiegato nella costruzione di torri di linee di trasmissione.Consentono agli utenti o agli ispettori di osservare e valutare direttamente le prestazioni operative dell'apparecchiatura, che fornisce riferimenti concreti e intuitivi per determinare se la macchina soddisfa i requisiti pratici di produzione della fabbricazione di torri di trasmissione.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure severe weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that form the primary load-bearing framework of the towers- esegue efficacemente operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato nei corpi delle torri, nei bracci incrociati e in altri elementi strutturali critici,garantire una precisione dimensionale precisa e un'integrità affidabile delle giunzioniCiò, a sua volta, mantiene la stabilità strutturale complessiva e la longevità delle torri di trasmissione per tutta la loro vita utile.
