Introduzione al prodotto:

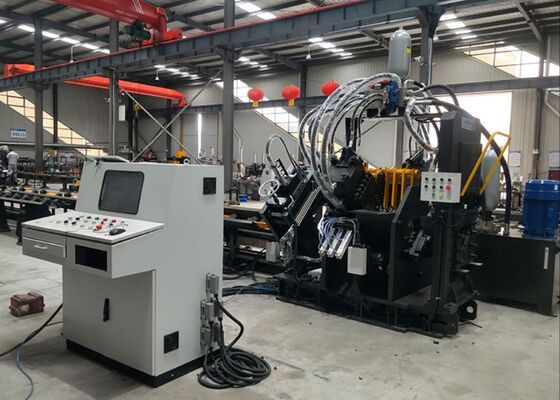

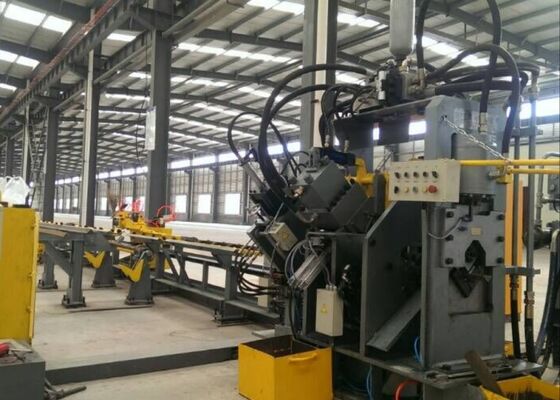

La linea di produzione di acciaio ad angolo CNC ad alta velocità della serie JNC per la perforazione, la marcatura e il taglio è composta principalmente da un modulo di perforazione, modulo di marcatura, modulo di taglio, trasportatore trasversale,convogliatori rotanti, trasportatore di alimentazione, trasportatore di scarico, carrello di alimentazione CNC, sistema idraulico, sistema elettrico, sistema pneumatico e altri componenti.Questa linea di produzione è principalmente progettata per la lavorazione automatizzata di acciaio angolare nel settore della produzione di torriLa procedura di produzione è completamente controllata numericamente, garantendo un funzionamento facile da utilizzare, consentendo una produzione automatica, di alta precisione, multi-modello e su larga scala.

Parametri del prodotto:

Caratteristiche del prodotto:

1La macchina per la perforazione angolare in acciaio CNC è dotata di due o tre moduli di perforazione, ciascuno in grado di ospitare tre dimensioni di perforazione distinte.Questi moduli di perforazione sono gestiti con precisione tramite controllo numerico (NC) per regolare con precisione le posizioni di perforazione. La macchina supporta sia la perforatura di fori circolari che ovali. Le sue operazioni di alimentazione e perforatura ad alta velocità migliorano notevolmente l'efficienza di produzione.la capacità produttiva raggiunge 9 ‰ 10 tonnellate durante un turno di lavoro di otto ore.

2L'unità di marcatura della macchina per perforazione angolare CNC è racchiusa in una struttura robusta e rigida.con una lunghezza massima di 20 mm o piùInoltre, è disponibile un metodo di marcatura del disco con 10 righe, che seleziona automaticamente i caratteri senza intervento manuale, migliorando notevolmente l'efficienza della marcatura.

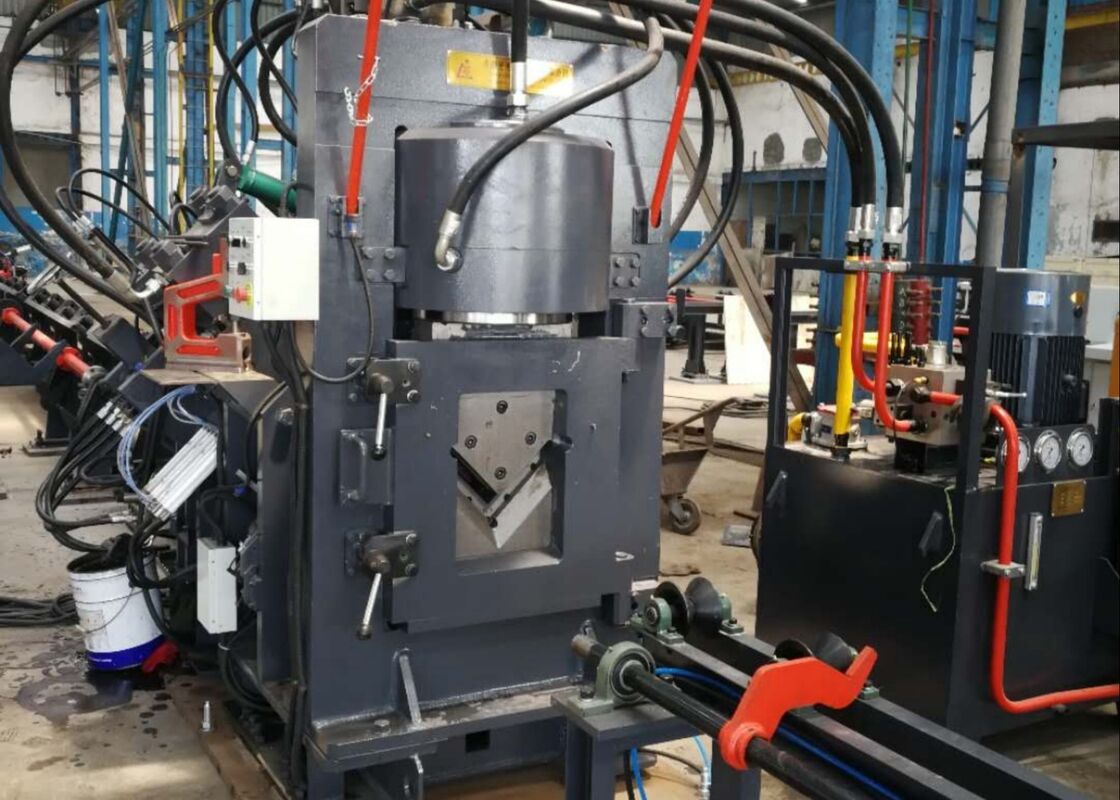

3La macchina di taglio angolare in acciaio CNC è dotata di un modulo di taglio a lame singole, noto per la sua eccezionale forza di taglio.che producono una superficie di taglio liscia e precisaIl corpo della lama è dotato di una configurazione a porta aperta, che consente una sostituzione rapida e sicura della lama.

4La tavola orizzontale trasporta in modo efficiente l'acciaio angolare al supporto rotativo, azionato da un motore e da un riduttore.Questo sistema assicura l'acciaio angolare è saldamente posizionato sul trasportatore di alimentazione per le operazioni successive.

5Il pezzo di lavoro è saldamente fissato e trasportato da un carrello di alimentazione CNC, che garantisce un posizionamento preciso.con retroalimentazione fornita da un codificatore fotoelettrico, operando all'interno di un sistema di controllo a circuito chiuso.

6. La macchina CNC per la punzonatura e la marcatura in acciaio angolare è azionata da un sistema idraulico che alimenta le operazioni di punzonatura, marcatura e taglio.Dispone di una stazione idraulica ad alta velocità con un accumulatore integrato, e le linee idrauliche utilizzano accessori di tipo ferrule, garantendo prestazioni prive di perdite e consentendo una facile sostituzione e manutenzione.I blocchi di valvole idrauliche principali sono forniti dal rinomato marchio Atos, garantendo un sistema idraulico affidabile ed efficiente.

7La stazione idraulica offre molteplici opzioni di raffreddamento, tra cui raffreddamento ad acqua, raffreddamento ad aria o raffreddamento ad olio.I clienti possono scegliere il metodo di raffreddamento più appropriato in base alle loro esigenze operative specifiche.

8Il sistema di controllo è composto principalmente da un computer host, PLC, servomotori, interruttori di rilevamento esterni e altri componenti essenziali.e il sistema genera automaticamente il programma di elaborazione corrispondente. È anche in grado di leggere DXF, NC e altri formati di file prodotti da software CAD.fornire una visualizzazione intuitiva e un funzionamento sempliceSupporta funzionalità quali visualizzazione grafica del pezzo di lavoro, ampia memorizzazione dei dati, visualizzazione dei dati di posizione e notifiche di allarme di guasto.

Questi campioni, che riflettono le specifiche standard e le condizioni di lavorazione tipiche dell'industria delle torri angolari in acciaio, consentono agli utilizzatori di valutare direttamente la qualità di lavorazione, la precisione, l'efficienza e la precisione dell'apparecchiatura.e artigianatoEssi forniscono un punto di riferimento tangibile per valutare le prestazioni della macchina e la sua idoneità a particolari esigenze di produzione, facilitando così l'informazione, la verifica e la valutazione delle condizioni di produzione.processo decisionale basato sui dati per le applicazioni future.

Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri devono resistere a condizioni meteorologiche estreme e carichi pesanti,Questa attrezzatura svolge un ruolo fondamentale nella lavorazione dei componenti in acciaio angolare che formano la struttura primaria delle torri- esegue in modo efficiente operazioni di perforazione e perforazione sull'acciaio angolare utilizzato per i corpi della torre, i bracci incrociati e altri elementi strutturali chiave,garantire dimensioni precise e connessioni sicure che mantengano la stabilità e l'integrità complessive delle torri.
