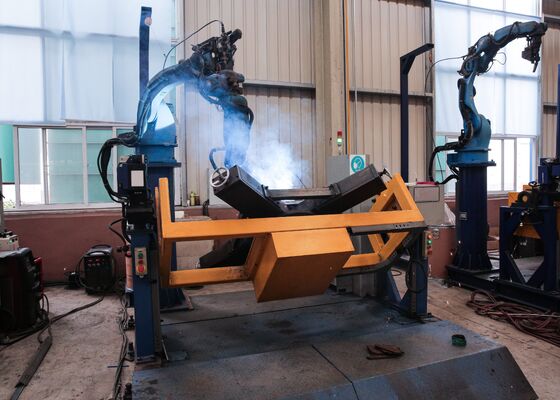

Robot per saldatura CO2 a torre a 6 assi dotato di tracciatore laser del cordone di saldatura

Robot di saldatura a 6 assi con piede di torre CO2 dotato di laser weld seam tracker

Introduzione al prodotto:

Questa apparecchiatura è utilizzata principalmente per la saldatura della base della torre.1 cucitura per la pulizia, e la saldatura degli angoli della testa di tenuta.

Parametri principali:

Caratteristiche del prodotto:

1Ripetibilità: il sistema garantisce una ripetibilità entro ± 0,05 mm.

2Precisione di tracciamento: la precisione di tracciamento rimane entro ± 0,1 mm.

3. Progettazione meccanica: robot di saldatura ad arco dotato di una struttura meccanica durevole e affidabile, progettato per supportare un funzionamento continuo prolungato.

4- Distanza di lavoro: in grado di maneggiare pezzi fino a 1500 mm.

5. Modalità di funzionamento: il pezzo è fissato su un apparecchio di posizionamento, mentre la testa di saldatura è montata su una base di robot dedicata.Integrando la scansione della visione del robot con un laser seam tracker, le traiettorie di saldatura vengono generate automaticamente senza programmazione manuale, consentendo la saldatura di pezzi complessi e irregolari,garantire un funzionamento semplice e requisiti minimi di formazione.

1Sistema di saldatura: integrato con una fonte di alimentazione per saldatura ad arco ad alte prestazioni Aotai, supportando operazioni di saldatura trasversale, longitudinale e verticale, compresi i processi MIG, MAG e TIG.L'intervallo di corrente e di tensione di saldatura soddisfa pienamente i requisiti dei vari pezzi da lavorareI parametri possono essere regolati con precisione per accogliere diversi materiali di saldatura e spessori variabili dei pezzi da lavorare.

Torcia di saldatura e accessori: dotata di una torcia di saldatura Apollo di qualità superiore e di accessori associati, compresi i meccanismi di alimentazione dei fili e le punte di contatto,garantire prestazioni ottimali di saldatura ed efficienza operativa.

2. Riconoscimento e conversione intelligenti: dispone di funzionalità avanzate di riconoscimento e conversione intelligenti.da disegni o programmi, e li converte rapidamente in istruzioni di saldatura eseguibili dal robot, completando il processo entro 30 secondi.

3Sistema di controllo:

1 Metodo di controllo: sistema di controllo digitale avanzato con gestione precisa della traiettoria e parametri di saldatura completamente regolabili.

2 Metodo di programmazione: supporta la programmazione basata sulla scansione visiva con un'interfaccia intuitiva e user-friendly, che consente una configurazione rapida e una gestione accurata di compiti di saldatura complessi.

3 Interfaccia di comunicazione: offre molteplici opzioni di connettività per l'integrazione con altre apparecchiature e sistemi di controllo della linea di produzione, garantendo un funzionamento automatizzato senza soluzione di continuità.

4. Struttura di montaggio del posizionatore:Il telaio di montaggio del posizionatore fornisce una robusta rigidità e stabilità per resistere alle forze e alle vibrazioni generate sia dal robot che dal pezzo di lavoro durante la saldatura, che garantisce un funzionamento affidabile del robot e una qualità di saldatura costante.e manutenzione del robot senza compromettere la portata operativa o le prestazioni.

5Sistema di sicurezza: Protezione: IP54 minimo, progettato per resistere alla polvere, all'umidità e ad altre condizioni ambientali industriali.

6. Metodo di importazione dati robot: il sistema supporta più metodi di importazione dati, tra cui l'importazione di disegni CAD, l'importazione di scansione visiva e l'importazione senza programma di parametri e specifiche di saldatura.Queste opzioni flessibili garantiscono la facilità di utilizzo del sistema, efficiente e conveniente.

7. Sistema di saldatura del pezzo di lavoro Descrizione: il robot di saldatura ad arco utilizza un robot industriale a 6 assi con tutti i gradi di libertà.che consente alla torcia di saldatura di accedere al pezzo da una vasta gamma di orientamenti complessiSupporta diverse posizioni di saldatura e geometrie di saldatura complesse, comprese le saldature curve spaziali.

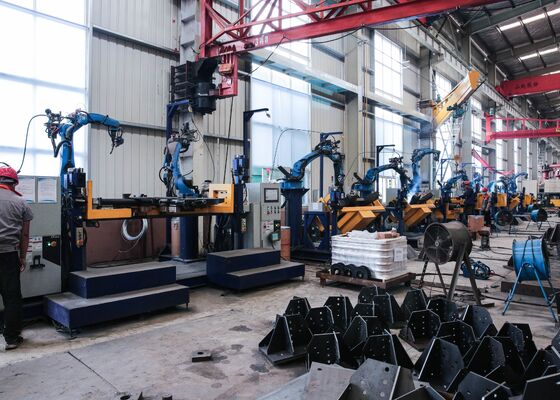

Questa apparecchiatura è specificamente progettata per la saldatura delle basi della torre di trasmissione, svolgendo un ruolo cruciale nel garantire l'integrità strutturale della fondazione della torre.Al di là della saldatura delle piastre rigide, il sistema è in grado di eseguire tutte le 11 cuciture di saldatura primarie della struttura principale, nonché la saldatura a singolo passaggio radicale, garantendo una penetrazione completa e uniforme.esegue in modo efficiente la saldatura di tappi di fine e giunti angolari, fornendo saldature costanti e di elevata qualità in tutti i punti di connessione critici.e maggiore resistenza strutturale, che lo rende ideale per la produzione di prototipi di base della torre, come illustrato nelle figure.
