Capacità di carico del piano di lavoro 1500 kg Robot di saldatura a torre Diametro filo di saldatura 1,2 mm

Robot per saldatura con piede a torre, capacità di carico del piano di lavoro da 1500 kg, diametro del filo di saldatura di 1,2 mm

Introduzione al prodotto:

Questa attrezzatura viene utilizzata principalmente per saldare la base della torre. Oltre alle piastre di rinforzo, può completare la saldatura di 11 cordoni di saldatura principali del corpo principale, 1 cordone di saldatura di pulizia e la saldatura dell'angolo della testa di sigillatura.

Parametri principali:

Caratteristiche del prodotto:

1. Ripetibilità: il sistema mantiene la ripetibilità entro ±0,05 mm.

2. Precisione di tracciamento: la precisione di tracciamento non supera ±0,1 mm.

3. Configurazione meccanica: Robot per saldatura ad arco caratterizzato da una struttura meccanica robusta e affidabile, progettata per sostenere un funzionamento continuo prolungato.

4. Campo operativo: in grado di accogliere pezzi di dimensioni fino a 1500 mm.

5. Modalità operativa: il pezzo è montato su un dispositivo di posizionamento, con la testa di saldatura installata su una base robot dedicata. Durante il processo di saldatura, il posizionatore e il robot operano in coordinamento. Utilizzando la scansione visiva del robot insieme a un tracciatore laser delle giunture, i percorsi di saldatura vengono generati automaticamente senza programmazione manuale. Ciò consente la saldatura di pezzi complessi e irregolari, garantendo facilità d'uso e requisiti minimi di formazione.

1. Sistema di saldatura: integrato con una fonte di alimentazione per saldatura ad arco ad alte prestazioni Aotai, che supporta processi di saldatura trasversale, longitudinale e verticale, inclusi MIG, MAG e TIG. Gli intervalli di corrente e tensione di saldatura soddisfano pienamente i requisiti di diversi pezzi, offrendo stabilità dell'arco superiore e formazione di saldatura di alta qualità. I parametri possono essere regolati con precisione per adattarsi a vari materiali di saldatura e spessori del pezzo.

Torcia per saldatura e accessori: dotata di una torcia per saldatura Apollo premium e accessori corrispondenti, inclusi meccanismi di alimentazione del filo e punte di contatto, che garantiscono prestazioni di saldatura ed efficienza operativa ottimali.

2. Riconoscimento e conversione intelligenti: incorpora funzionalità avanzate di riconoscimento e conversione intelligenti. Identifica automaticamente le caratteristiche critiche della saldatura, come posizioni e tipi di saldatura, da disegni o programmi e li traduce rapidamente in comandi di saldatura eseguibili dal robot, completando il processo entro 30 secondi. I dati possono essere importati senza problemi tramite rete, USB o altre interfacce di comunicazione.

3. Sistema di controllo:

① Metodo di controllo: sistema di controllo digitale avanzato con gestione precisa della traiettoria e parametri di saldatura regolabili.

② Metodo di programmazione: supporta la programmazione basata sulla scansione visiva; l'interfaccia è intuitiva e facile da usare e consente una configurazione rapida e un controllo accurato di operazioni di saldatura complesse.

③ Interfaccia di comunicazione: fornisce opzioni di connettività per l'integrazione con altre apparecchiature e sistemi di controllo della linea di produzione, facilitando il funzionamento automatizzato e senza interruzioni.

4. Struttura di montaggio del posizionatore: la struttura di montaggio del posizionatore offre rigidità e stabilità sufficienti per resistere alle forze e alle vibrazioni generate dal robot e dal pezzo durante la saldatura, garantendo un funzionamento affidabile del robot e una precisione di saldatura costante. Il suo design facilita l'installazione, la messa in servizio e la manutenzione del robot senza compromettere la portata operativa o le prestazioni.

5. Sistema di sicurezza: Grado di protezione: minimo IP54, in grado di resistere a polvere, umidità e altri fattori ambientali industriali.

6. Metodo di importazione del robot: il sistema supporta diversi metodi di importazione, tra cui l'importazione di disegni CAD, l'importazione di scansioni visive e l'importazione senza programma di dati e specifiche di saldatura. Queste diverse opzioni garantiscono che il sistema sia facile da usare, efficiente e conveniente.

7. Descrizione del sistema di saldatura del pezzo: Il robot di saldatura ad arco utilizza un robot industriale a 6 assi con tutti i gradi di libertà, consentendo alla torcia di saldatura di accedere al pezzo da una varietà di orientamenti complessi. Si adatta a diverse posizioni di saldatura e geometrie di saldatura complesse, comprese le saldature di curve spaziali.

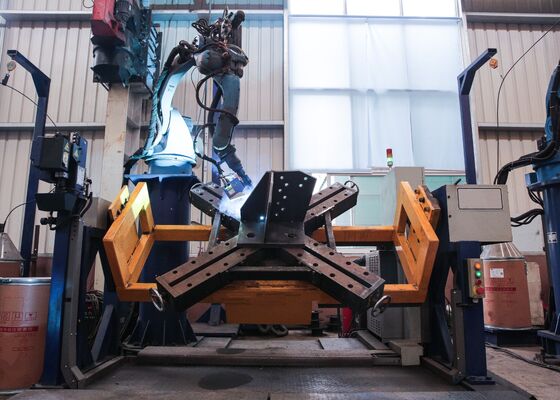

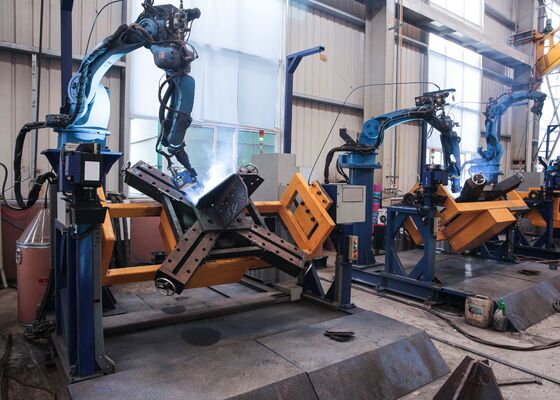

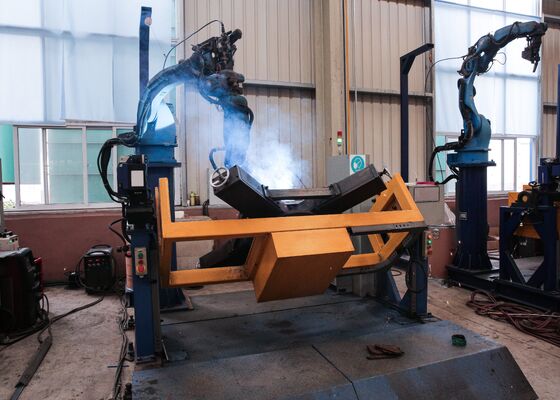

Questa attrezzatura è stata realizzata appositamente per la saldatura delle basi delle torri di trasmissione e svolge una funzione vitale nel garantire l'integrità strutturale delle fondamenta della torre. Oltre alla saldatura delle piastre di irrigidimento, il sistema è in grado di eseguire tutti gli 11 cordoni di saldatura primari dell'ossatura principale, nonché la saldatura in unica passata di radice, garantendo una penetrazione completa ed uniforme. Inoltre, esegue in modo efficiente la saldatura di tappi terminali e giunti angolari, offrendo saldature uniformi e di alta qualità su tutti i punti di connessione critici. Automatizzando questi processi di saldatura essenziali, l'apparecchiatura garantisce un allineamento preciso, una qualità di saldatura uniforme e una maggiore resistenza strutturale, rendendola eccezionalmente adatta per la fabbricazione di prototipi di basi di torri, come dimostrato nelle illustrazioni allegate.
