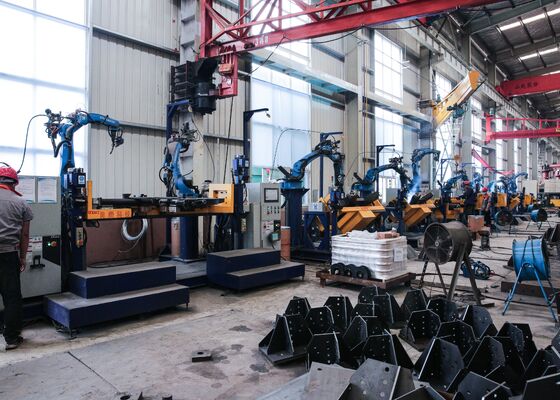

Robot saldatore per torri con velocità di rotazione di 46 m/min, dimensioni complessive della macchina 4500*3500*3000mm

46m/min Velocità di rotazione Robot di saldatura a piedi torre 4500*3500*3000mm Dimensione complessiva della macchina

Introduzione al prodotto:

Questa apparecchiatura è utilizzata principalmente per saldare la base della torre.e la saldatura dell'angolo della testa di tenuta.

Parametri principali:

Caratteristiche del prodotto:

1. Ripetibilità: la ripetibilità non è inferiore a ± 0,05 mm.

2. Precisione del binario: la precisione del binario non è superiore a ± 0,1 mm.

3Tipo strutturale: robot di saldatura ad arco con una struttura meccanica altamente stabile e affidabile, in grado di adattarsi a un funzionamento continuo a lungo termine.

4- Distanze di lavoro: copre la gamma di dimensioni dei pezzi da saldare, fino a 1500 mm.

5Metodo di lavoro: il pezzo di lavoro viene posizionato sul dispositivo di posizionamento e la testa di saldatura è montata su una base di robot dedicata; durante la saldatura, il robot posizionatore lavora in modo sincrono.Attraverso la scansione e il funzionamento della visione del robot, combinato con un laser weld seam tracker, la traiettoria di saldatura può essere formata senza programmazione.

1Sistema di saldatura: dotato di un alimentatore di saldatura ad arco ad alte prestazioni Aotai, che supporta processi di saldatura trasversale, longitudinale e verticale come la saldatura MIG/MAG/TIG.L'intervallo di corrente e di tensione di saldatura soddisfa i requisiti di lavorazione dei pezzi da lavorare, con eccellente stabilità dell'arco e qualità di formazione della saldatura, può essere regolato con precisione in base ai diversi materiali di saldatura e spessori dei pezzi.

Torcia di saldatura e accessori: dotata di una torcia di saldatura Apollo di alta qualità e di accessori correlati, come meccanismi di alimentazione del filo e punte di contatto, garantendo la qualità e l'efficienza della saldatura.

2Riconoscimento e conversione intelligenti: funzionalità di riconoscimento e conversione intelligenti:Può identificare automaticamente le caratteristiche chiave della saldatura (come posizione e tipo di saldatura) dai disegni e dai programmi e convertirle rapidamente in istruzioni di saldatura eseguibili dal robotI dati possono essere importati rapidamente tramite rete, USB e altri metodi di comunicazione.

3Sistema di controllo:
1 Metodo di controllo: sistema di controllo digitale avanzato con funzioni di controllo preciso della traiettoria e regolazione dei parametri di saldatura.

2 Metodo di programmazione: supporta la programmazione di scansione visiva; l'interfaccia di programmazione è user-friendly e facile da usare, consentendo una programmazione rapida e un controllo preciso di saldature complesse.

3 Interfaccia di comunicazione: dotata di interfacce per la comunicazione con altre apparecchiature e sistemi di controllo della linea di produzione, che consentono l'integrazione automatizzata.

4. Struttura di montaggio del posizionatore:La struttura di montaggio del posizionatore ha una resistenza e una stabilità sufficienti per resistere a varie forze e vibrazioni generate dal corpo del robot e dal pezzo durante la saldatura, garantendo il normale funzionamento del robot e la precisione della saldatura.e manutenzione senza pregiudicare la sua gamma di funzionamento e le prestazioni operative.

5Sistema di sicurezza: Classificazione di protezione: non inferiore a IP54, resistente alla polvere, all'umidità, ecc., in ambienti industriali.

6. Metodo di importazione di robot: i metodi di importazione includono l'importazione di disegni CAD, l'importazione di scansioni visive e l'importazione di informazioni e requisiti di saldatura senza programmazione.Sono disponibili metodi di importazione di programmi e disegni multipliIl sistema è semplice, facile da usare e conveniente.

7. Sistema di saldatura del pezzo di lavoro Descrizione: il robot di saldatura ad arco utilizza un robot industriale a 6 assi a grado libero, che consente alla torcia di saldatura di avvicinarsi al pezzo di lavoro in varie posizioni complesse,adattarsi a varie posizioni di saldatura e forme di saldatura complesse, come le saldature a curva spaziale.

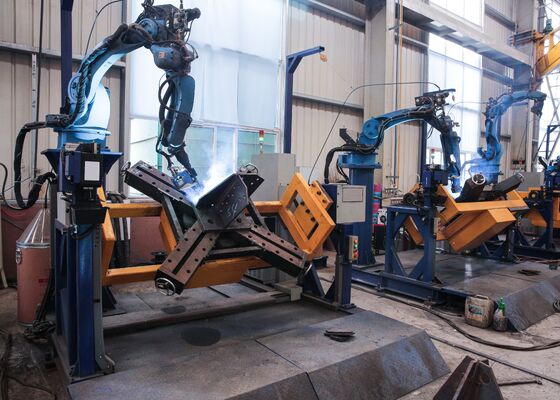

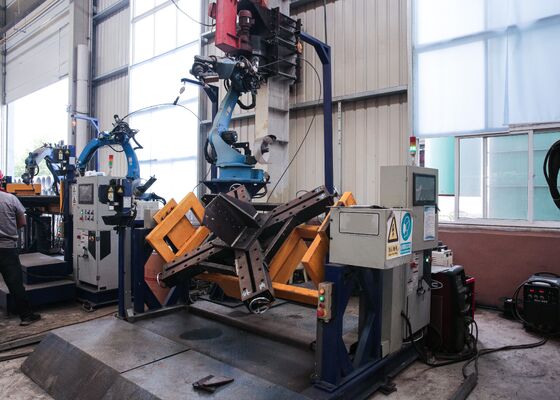

Questa attrezzatura è specificamente progettata per la saldatura delle basi delle torri di trasmissione, svolgendo un ruolo fondamentale nel garantire l'integrità strutturale della fondazione della torre.Al di là della saldatura delle piastre rigidificanti, il sistema è in grado di eseguire tutte le 11 cuciture di saldatura primarie della struttura principale, nonché la saldatura a singolo passaggio radicale, garantendo una penetrazione completa e costante.esegue in modo efficiente la saldatura di tappi di fine e giunti angolari, fornendo saldature uniformi e di alta qualità in tutti i punti di connessione critici.,e una resistenza strutturale superiore, che lo rende ideale per la fabbricazione di campioni di base della torre, come illustrato nelle immagini che accompagnano.
