2200/4300KN Forza di taglio Cnc angolo di acciaio macchina di foratura linea 18 lettere per gruppo

2200/4300KN Forza di taglio Cnc angolo di acciaio macchina di foratura linea 18 lettere per gruppo

Introduzione al prodotto:

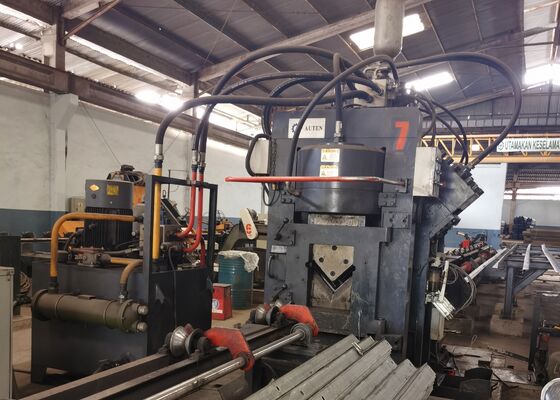

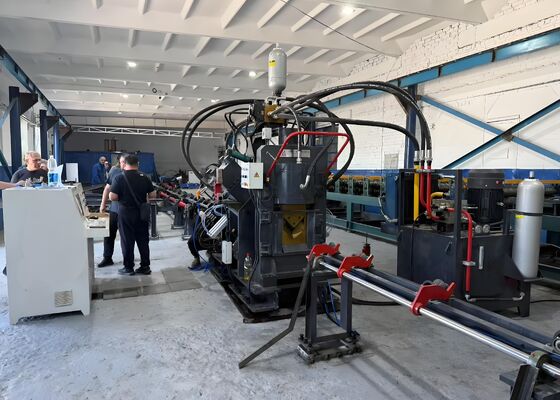

La linea di produzione di perforazione, marcatura e taglio in acciaio ad angolo CNC ad alta velocità della serie JNC comprende componenti essenziali tra cui unità di perforazione, unità di marcatura, unità di taglio, trasportatore trasversale,convogliatori rotanti, trasportatore di alimentazione, trasportatore di scarico, carrello di alimentazione CNC, sistema idraulico, sistema elettrico, sistema pneumatico e altri elementi critici.Confezionati specificamente per la lavorazione automatica di acciaio angolare utilizzato nella fabbricazione di torri, questa linea di produzione opera sotto controllo numerico completo, offrendo un'interfaccia intuitiva e user-friendly.e capacità di produzione su larga scala.

Parametri del prodotto:

Caratteristiche del prodotto:

1La macchina per la perforazione angolare in acciaio CNC è dotata di due o tre unità di perforazione, ciascuna in grado di ospitare tre dimensioni di perforazione distinte.Queste unità sono regolate con precisione mediante controllo numerico (NC)La macchina è progettata per produrre fori sia circolari che ovali, grazie alle sue capacità di alimentazione e perforazione ad alta velocità.migliora notevolmente l'efficienza della produzionePer l'acciaio ad angolo 50×50×4 mm, la macchina può raggiungere una produzione di 910 tonnellate per turno di otto ore.

2. L'unità di marcatura della perforazione angolare CNC è racchiusa in un alloggiamento robusto e resistente.fornire flessibilità nell'adeguamento delle posizioni di marcaturaInoltre, la macchina utilizza un metodo di marcatura a disco con 10 righe, selezionando automaticamente i caratteri senza intervento manuale, migliorando così significativamente l'efficienza della marcatura.

3La macchina di taglio angolare in acciaio CNC è dotata di un'unità di taglio a lame singole, riconosciuta per la sua eccezionale forza di taglio.che producono una superficie di taglio pulita e lisciaL'alloggiamento della lama è progettato con un meccanismo a porta aperta, che consente una rapida e sicura sostituzione della lama.

4La tabella dei materiali orizzontale trasporta in modo efficiente l'acciaio angolare al supporto di materiali rotativi azionati da motore e riduttore.Questo sistema garantisce il posizionamento preciso dell'acciaio angolare sul trasportatore di alimentazione per la successiva lavorazione.

5Il pezzo di lavoro è saldamente fissato e avanzato da un carrello di alimentazione CNC, garantendo un allineamento e un posizionamento precisi.Il carrello di alimentazione è alimentato da un servomotore e incorpora il feedback da un codificatore fotoelettrico, operando all'interno di un sistema di controllo a circuito chiuso per migliorare la precisione.

6. La macchina CNC per la punzonatura e la marcatura in acciaio angolare è alimentata da un sistema idraulico che guida le operazioni di punzonatura, marcatura e taglio.È dotato di una stazione idraulica ad alta velocità dotata di un accumulatore, e le linee idrauliche utilizzano accessori di tipo ferrule, garantendo prestazioni prive di perdite facilitando al contempo la manutenzione e la sostituzione dei componenti.I blocchi principali delle valvole idrauliche provengono dal marchio Atos, fornendo un sistema idraulico affidabile e ad alte prestazioni.

7La stazione idraulica è dotata di un sistema di raffreddamento versatile, che offre opzioni quali raffreddamento ad acqua, raffreddamento ad aria o raffreddamento ad olio.Questa flessibilità consente ai clienti di scegliere il metodo di raffreddamento più appropriato per soddisfare le loro esigenze operative specifiche.

8Il sistema di controllo è composto da un computer di livello superiore, PLC, servomotore, interruttori di rilevamento esterni e altri componenti essenziali.e il sistema genera automaticamente il corrispondente programma di lavorazione. Offre piena compatibilità con una varietà di formati di file, tra cui DXF, NC e altri file generati da CAD. L'interfaccia uomo-macchina del computer superiore è altamente intuitiva,fornire una visualizzazione chiara e un funzionamento semplificatoLe caratteristiche chiave includono la visualizzazione grafica dei pezzi da lavorare, l'ampio archivio dei dati, il monitoraggio della posizione in tempo reale e le notifiche di allarme di guasto.

Questi campioni, che riflettono le specifiche standard e i parametri di lavorazione tipici nel settore delle torri angolari in acciaio, consentono agli utilizzatori di valutare direttamente la qualità di lavorazione, la precisione, l'efficienza e la qualità dei materiali utilizzati.e lavorazioneEssi servono come riferimento concreto per valutare le prestazioni della macchina e la sua idoneità alle esigenze specifiche di produzione, facilitando così l'informazione e la consultazione dei consumatori.decisioni basate sui dati per applicazioni potenziali.

Nella costruzione di linee di trasmissione ad ultraalta tensione (UHV), dove le torri sono esposte a condizioni meteorologiche estreme e a carichi pesanti,Questa attrezzatura svolge un ruolo vitale nella lavorazione dei componenti in acciaio angolare che formano la struttura strutturale primaria delle torri. esegue in modo efficiente operazioni di perforazione e stampaggio sull'acciaio angolare utilizzato nei corpi delle torri, nei bracci incrociati e in altri elementi strutturali essenziali,garantire dimensioni precise e connessioni sicure che mantengano la stabilità generale e l'integrità strutturale delle torri.
